Hogyan lehet ellenőrizni a bipoláris tranzisztor multiméter
Tranzisztor. A fenébe, milyen szörnyű szót! Azt hiszem, mindannyian bábuk tranzisztor társul valami nagyon nehéz és zavaros. De biztosíthatom, kedves vízforralók, semmi nehéz nincs jelen a tranzisztor. Nézzük először nézd meg, mit tett jelent, és hogyan lehet ellenőrizni használhatósági.
Azonnal mondom, ebben a cikkben fogjuk ellenőrizni bipoláris tranzisztorok. Mit jelent ez? Tehát az, hogy ezek a tranzisztorok állnak két P-N csomópontoknál. P-N átmenet, lyukak, elektronok bla bla bla. Nos nafig! Nem kell, hogy tudja, hogyan kell viselkedni ott elektronok és a lyukak, stb, stb Csak tudni, hogy az áram átfolyik a p-n átmenet, ő lesz képes folyni csak egy irányban. A P-N átmenet által az összes diódák. És mint tudjuk, a dióda csak átmegy az egyik irányba, és nem megy át a másik irányba. Ez azt jelenti, más szóval, az egyik irányba, egy kis ellenállás a dióda, és a másik - egy nagyon nagy. Ez az, amit láttunk veled a cikket, mint egy multiméter, hogy teszteljék a dióda.
Bipoláris tranzisztor, mint mondtam, áll a két P-n átmenetek. És attól függően, hogy az anyagok kerülnek P és N, és az úgynevezett tranzisztor. Az alábbi ábra egy vázlatos, P-N-p tranzisztor:
Ő következtetéseket kijelölt emitter, bázis és a kollektor. Az anyag, amely a közepén, a két másik anyagot, a a tranzisztor bázis. Emittere és kollektora van a szélek és állhat egyetlen vagy azonos materiala.V P-N-p tranzisztor áram folyik át az emitter és a tartályba kerül. A bázis áram vezérli a jelenlegi a kollektor. Ez egyszerű :-). Sematikus, P-N-p tranzisztor az áramkör a következő:
ahol E - az emitter, B - bázis, K - kollektor.
Van még egy fajta bipoláris tranzisztor - N-P-N. Vannak már anyagból készült P zárt a két anyag között N.
Úgy működik, hasonló a P-N-p tranzisztor egyszerűen az áram egy másik irányba.
Itt van a sematikus ábrázolása a diagramok
Mivel a dióda áll P-N csomópont, egy tranzisztor a két, az azt jelenti, hogy el lehet képzelni egy tranzisztor két dióda! Eureka!
Most tudjuk, hogy teszteljék tranzisztor, ellenőrzése a két dióda, amely, durván szólva, egy tranzisztor.

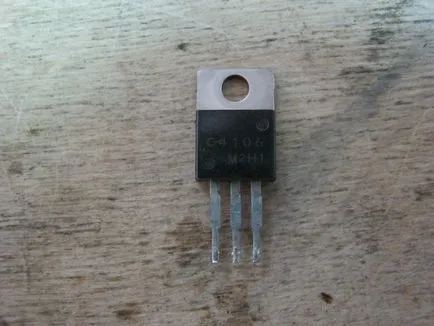

Nos Nos, nézzük a gyakorlat határozza meg egészségét az tranzisztor. És itt van a beteg:
Gondosan olvassa el, amit írtam a tranzisztor: S4106. Most mássz fel az internetre, és keressen dokumentum leírás erről a tranzisztor. Magyarul ez az úgynevezett adatlap. Közvetlenül és próbálta vezetni a kereső „C4106 adatlap”. Vegye figyelembe, hogy a behozatali tranzisztorok írt angol betűket. De én azt adatlap narilcsoport: swing itt.
Mi érdekli leginkább kapcsolatok pinout. Azaz, meg kell tudni, hogy mi a következtetésre jut, hogy az általa képviselt. Ehhez a tranzisztor, meg kell találni, ahol a bázis, ahol az emitter és a kollektor hol. Ez a szépség, az adatlapon.
És itt van a kivezetésre shemka:
Most már világos számunkra, hogy az első következtetés - ez az alapja, a második következtetés - a gyűjtő is, és a harmadik - a kibocsátó.
Megyünk vissza a risunochki
A Ward - egy N-P-N tranzisztor. Tehát, ha ő egészséges, mi lesz egy kis feszültségesés mV, ha alkalmazzuk a „plusz”, hogy az adatbázis, és a „mínusz”, hogy a felvásárló vagy kibocsátó. És ha alkalmazzuk a „mínusz” az alap. és a „plusz” a begyűjtő vagy emitter látjuk yedinichku a rajzfilm. Kezdjük ellenőrzésére tranzisztor dióda, mint mi, amikor tesztelés diódák a cikkben Hogyan lehet ellenőrizni dióda multiméter.

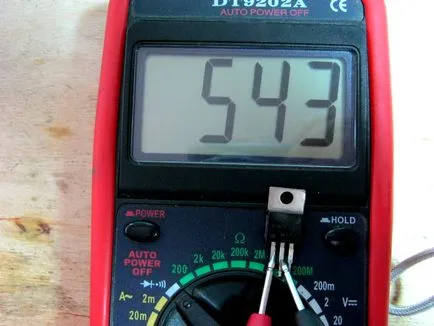

Mi tesz egy tárcsát, és kezdjük el a hüvelykujj a tranzisztor. Kezdeni, meg a „plusz”, hogy az adatbázis, és a „mínusz”, hogy a kollektor
Minden rendben van, a közvetlen P-N átmenetnél az, hogy van egy kis feszültségesés szilícium esetén tranzisztorok 0,5-0,7 V, és 0,3-0,4 voltot germánium. A fotó 543 mV vagy 0,54 volt.

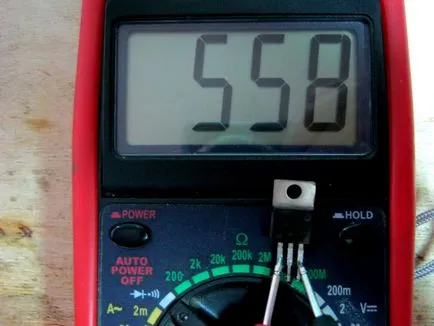

Ellenőrizze a bázis-emitter felhúzása bázis, „plusz”. és az emitter „mínusz”.
Látjuk újra a feszültségesés a közvetlen p-n átmenet. Minden rendben van.

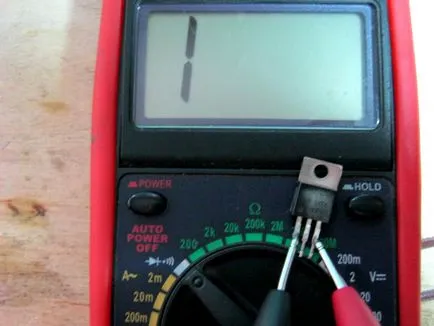

Változás szondák helyeken. Mi tesz egy „mínusz” alapján, és a „plusz” a kollektor. Most mérjük a reverz feszültségesés a P-N átmenetnél.
Minden rendben van, mint látjuk yedinichku.

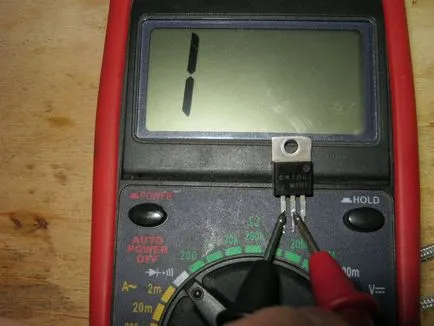

Most ellenőrizze a fordított feszültségesés a bázis-emitter.
Itt van egy rajzfilm is mutatja, yedinichku. Szóval lehet, hogy a diagnózis tranzisztor - egészséges.

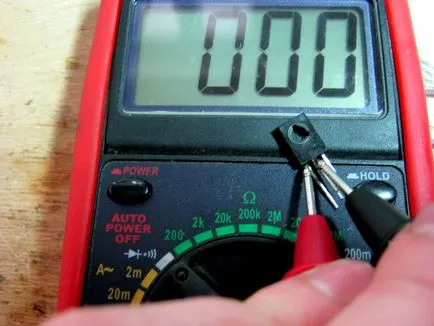

Nézzük még egy tranzisztor. Ő olyan, mint egy tranzisztor, amelyet már megvizsgálták. A pinout (azaz a helyzetét és jelentőségét a következtetések) ugyanaz, mint az első hős. Is, hogy egy rajzfilm a tárcsa és tseplyaemya mi osztályon.
Tac-Toe. Ez nem jó. Ez arra utal, hogy a P-N átmenet minták és egyszer bekopogott, akkor nyugodtan dobja el, mint egy tranzisztor a szemétbe.
Végén a cikk, szeretném hozzátenni, hogy ez mindig jobb, hogy keresse meg a adatlapja ellenőrzésére a tranzisztor. Vannak úgynevezett kompozit tranzisztor. Mit jelent ez? Ez azt jelenti, hogy egy konstruktív tranzisztor test lehet szerelni két vagy több tranzisztor, vagy diódák együtt a tranzisztor együtt. Is szem előtt tartani, hogy egyes radioelements működnek tranzisztorok. Lehet tirisztorok, stabilizátorok vagy feszültség átalakítók, sőt mi néhány tengerentúli mikroshemka. Ez az! Ne légy lusta, hogy megtalálja adatlap ellenőrizhető tranzisztorok.
