Hogyan készítsünk saját kezét egy egyszerű, a nyomás és a hidraulikus csőhajlító a csőszakasz

Benders - tervezés és változatos

Ha szükséges gyártási struktúrák profilos csőhajlat sugárirányban, akkor ez könnyen megbirkózni Bender, mely segítségével lehetőség van, hogy egy kanyar szög 180 fok. Ez az eszköz, amely képes megváltoztatni a konfigurációs csövek rozsdamentes acél, műanyag, alumínium. Ebben az esetben a hajlítás végzik a kívánt méretű és alakú.

A tubus kiképzése a Bender

A design egy ilyen eszköz fajtájától függ. Ugyanakkor a szükséges elemek:

•
  henger - a fő része a gép, amely végrehajtja a szilárdsága funkció;
• nyitott vagy zárt keret;
• két cső megálló;
• a felső és alsó csíkok;
• leadó eszköz, a fogantyú és a bypass szelep elhelyezve a hátsó a test szerkezete;
• visszahúzható rúd, amely a hajlító erő hajlítószerszám;
• rugó, amelyen keresztül a csúszó rúd visszavezetjük;
• csap vagy felfekvő szerkezet, amelynek végei vannak behelyezve lyukakat a lécek.

Fent a fő szerve a gép lehet elhelyezni szintjének ellenőrzésére és az olajbetöltő. A menetes része a szerszám Welling telepítési hevederek, amelyeket hegesztett konstrukció. Az alsó heveder van rögzítve a rögzítő anyát, és a tetején van nyomva a két csavart, és zár.

A telepítéshez a támaszok az oldalsó lemezek készülék kiütéssel. Alsó cső Bender teljesen menetes lyukak rögzítőcsavarjait. amelyek magassága állítható.

Bent cső egy ilyen konstrukció található egy patak található, amely a közepén a stop. Feltéve hajlító szegmensek kell acélból precíziós öntés.

A mai, egyre gyakrabban a gyártás különböző struktúrákat alkalmaznak vékony fal alakú csövek. Ezért szerkezeti rajz hajlítószerszámhoz ilyen előformázott némileg különbözik. Annak érdekében, hogy a hajlítás a cső nem fordul deformációja a keresztmetszeti profilja a görgők kell kiválasztani az azonos rész, mint a termék.

fajták vadászat

professzionális eszközök kereskedelmi forgalomban kapható Csőhajlító lehet kézi, elektromos vagy hidraulikus működtető.

Ugyanakkor úgy, hogy a legkényelmesebb elektromechanikus műszerek. amelyen keresztül a legpontosabb tartomány és a szög lehet biztosítani. Egy ilyen hajlítószerszámhoz nem jár semmilyen törzs profilt.

Tervezés kézi sebességváltó használják hajlító kis átmérőjű cső.

Felszerelt hidraulikus csőhajlítók képesek meghajlítani az előformát, amelynek átmérője lehet akár három hüvelyk. Ezért ezt az eszközt úgy tervezték, hogy végre nagyszabású munkák.

Továbbá, hajlítás eltérhetnek hatásmechanizmusa a terméket. amellyel meg van hajlítva. Az ilyen módszerek közé tartoznak:

1. Crossbow eljárás, amelyben a cső van támasztva két helyhez kötött görgő és hajlítsa közötti ütközők található a kitett rúd mintát.
2. Felszámolás - ezzel a módszerrel a hajlító a munkadarab első kap hozzászokott a görgős szerkezetet. Aztán azon a ponton, a hajlítási hangsúlyt. A henger forogni kezd, és a szél a cső közte és egy ütközővel. Ebben az esetben a terméket sablon és a mobil.
3. Bejáratás a legegyszerűbb módja a hajlítás a csövet. Egy ilyen eszköz stacionárius sablon. Pipe csak szorított, és a nyomás henger körül mozgott csőhajlatot és sablon.
4. Módszer gördülő vagy gördülő eszközökkel a használata a három forgóhengerrel. Az egyik ezek közül a középső és a két támogató. A központi henger nyomja a munkadarabot, így a tartóelemek hozzá képest megfelelően kell beállítani, hogy a kívánt terméket sugara.

Ha a hajlítás az első cső háromféleképpen hajlítási sugár megadott mintát. Ezen túlmenően, amikor a számszeríjat módszer a nyomás a dugattyú továbbítjuk az előformát a felső sablont. ahol a fém leginkább hajlamos a nyújtás. Ezért vékonyfalú termékek ezen a helyen lehet kapni az alakját vagy akár szakadás.

Hiba nélkül gördülő módszerrel. Ez a gördülő gyári acél csapok. Ugyanez a módszer sokkal egyszerűbb és hatékonyabb tenni a hajlítási profil csövek.

Házi vadászat tehető a különböző változatokat. Még a legalapvetőbb ezek képesek biztosítani hajlítási sugara. Csőhajlatra őket egy sablont.

Egyszerű minta Bender

A sablon a tervezés történik saját kezűleg fából készült deszka. amelynek vastagsága kell valamivel nagyobb, mint az átmérője, mintásán sajtolható csövek.

Alaplapok vágni egy enyhe lejtőn, amely lehetővé teszi a munkadarab nem csúszik. Közte és az alaplap van rögzítve bármely megfelelő módon.

Sőt, az alap sablon melletti csatolnia kell a hangsúlyt. hogy amikor hajlított felfekszik az munkadarabot. A köztük levő távolság kell felépíteni, hogy a csövet ezen a rés könnyen be lehet iktatni.

Bender kész, és most is azt használjuk más célra. Ehhez:

1. Az egyik végét az üres beiktatva a stop és a sablont.
2. Fogja meg a másik végét a cső és a berendezés egyenletes mozgás hajlítsa meg a sablont.
3. Ahhoz, hogy az előminta ez lehet több, egyszerűen és kényelmesen hajlítsa, a szemközti végén a kar lehet helyezni egy cső nagyobb átmérőjű rúd vagy maradandó.

Nem ajánlott, hogy ne próbálja meghajlítani a munkadarabot a minta közepén, mivel ez törésre.

Ahelyett, hogy egy fából készült minta a megfelelő hajtogatási vonal a rétegelt lemez lehet csatolni fém kampó. Ez Bender jó, hogy a horgok lehet cserélni. ezáltal szabályozva a hajlítási sugár a munkadarab.

Ahhoz, hogy az ilyen egyszerű eszközökkel lehet hajlítani vastag falú terméket, akkor ajánlott használni kézi csörlő.

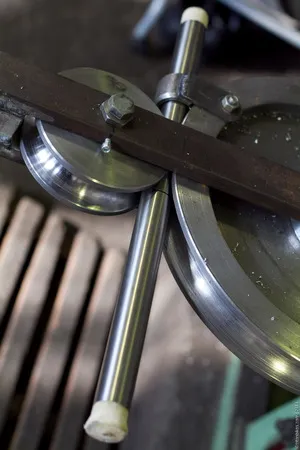

Hogyan készítsünk egy hajlító nyomás henger?

Gyártott fa hengerek eszköznek az az előnye, hogy ha használni nem deformálódott csövet.

Az anyagot a bázis a hajlítószerszám függően választjuk a tervezett terhelés. Ezért, annak előállítására készítették vastag rétegelt lemez vagy fémlemez.

Holder és megnyomja a központi henger (sablon) lehet egy fém nyersdarabból egy U-alakú formában. Meg kell szabadon forogni körül csatlakozik az alaphoz, a központi henger. By tartó van szerelve, mint egy hosszú kilinccsel. és alapján - stop.

A kis munkadarabok is a saját kezét, hogy végre egy nyomás csőhajlító két különböző hajlítási sugara. Ehhez, hogy egy mintát, lekerekített sarkokkal. amelyek mindegyike kell annak méretét. A fogantyú egy ilyen eszköz kell két lyukat, amelyen keresztül el lehet távolítani, és telepítve van egy másik helyre.

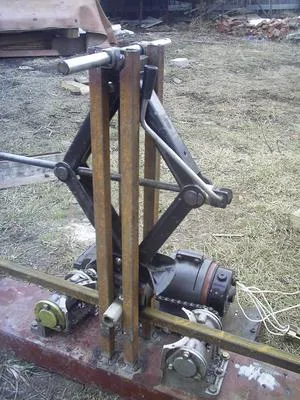

Hidraulikus hajlító gép profil csövek

Hogy egy ilyen hajlítószerszámhoz saját kezűleg egy meglehetősen időigényes folyamat. Ez egy henger, cső megáll, a pumpát és bárokban.

Annak érdekében, hogy a hidraulikus gép lesz szüksége:

• hidraulikus emelő mintegy 5 tonna;
• fémlemezek;
• csatorna;
• 2-3 tekercs;
• cipő.

Az első dolog, hogy végezzen a design a csatorna, amelyet el kell látni görgők és a cipő. Ezután, egy hasonló anyag a keret a gép.

A legújabb platform a gép meg kell erősíteni fémlemezzel. Ezt követően, ez a polc van beállítva jack. A design csavarozva és a fogantyú csatlakozik.

Made hidraulikus csőhajlító görgők vannak szerelve azonos magasságban egy négyszögletes párkány és rögzítse a csavarokkal. Az alábbi telepíteni kell egy cipő. Az elrendezés ezen elemek meghatározza a kívánt hajlítási sugara a cső.

1. A cső van behelyezve a cipő, és mindkét oldalon rögzíthető.
2. Ezután a csatlakozó be van kapcsolva, amely a fogantyú elindítani lassan forog.
3. Created by a hidraulikus erő átadódik a görgő, és a termék kezd hajlíthatók meg egy előre meghatározott szögben.

A készülék működése lehet állítani bármikor. És annak érdekében, hogy húzza ki a csövet elegendő lesz görgetni gombot az ellenkező irányba egy pár fordulattal.

Hajlítás profil csövek az otthoni lehet a különböző készült saját kezűleg konstrukciókat. És a hazai mesterek és szakmai mérnökök egyre javuló házi vadászat, rajzok megtalálhatók az interneten.

---
