Hogyan készítsünk egy szilárd tüzelésű kazán kezével rajzok, ábrák és videó
Válassza ki a kívánt szilárd tüzelésű kazánok
Honnan tudod, hogy mi a kazán optimális egy adott szolgáltatást a fűtési rendszert? Nyilvánvaló, hogy meg kell határoznia az üzemanyag típusa, a szükséges kapacitás és a gép jellemzőit az építési, telepítési folyamat és az azt követő műveletet, valamint a funkciók a csatlakoztatott fűtési rendszer.
Anyagok közül, amely lehet használni, mint szilárd tüzelőanyag, a legszélesebb körben használt:
- szén;
- tőzegbriketteket;
- pellet;
- tűzifa;
- fűrészporral vagy más éghető hulladékot.
A szilárd tüzelőanyagok fűtési kazánok Photo
Annak érdekében, hogy az eredményesség és hatékonyság a fűtési rendszer lehet sokoldalú gép, mely képes együttműködni a különböző üzemanyagok.

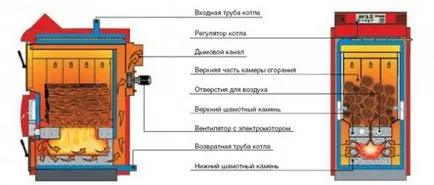

Típusának kiválasztása és a design a kazán attól függ, hogyan használja a tüzelőanyag, a szükséges kapacitás a fűtési rendszer, valamint az a hely, ahol lesz telepítve. A következő módosításokat a szilárd tüzelőanyag fűtési egységek alkalmas önálló termelési:
Szerelve egy acél vagy öntöttvas hőcserélő lehet használni fűtésre és melegvíz célra. A hatékonyság ilyen kazánok mintegy 85%.

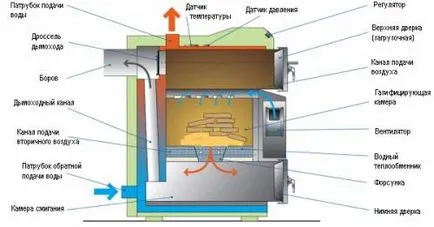

- pirolízis
Biztosítsák a szelektív égés és kibocsátását füstgázok, és ezáltal jelentősen növeli a hatékonyságot, és így a hatékonyság a fűtési rendszer.

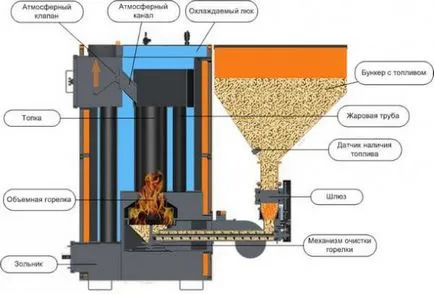

- pellet
A hatékonyságát e faj fűtőkazánok eléri a 90%. A fő előnye a nagyfokú automatizálás munkafolyamatok, és hiányzik - a komplexitás a design.
- hosszú égési
Képes folyamatosan működik az egész fűtési szezon, előírva az üzemanyag betöltése 1 pár naponta, ami megkülönbözteti ezeket a klasszikus szilárd tüzelésű kazánok.
tervezés alapjai
Annak érdekében, hogy jobb - egy biztonságos, hatékony és könnyen használható - szilárd tüzelésű kazán, meg kell érteni a fizikai folyamat munkája, és hogy az egész fűtési rendszert.

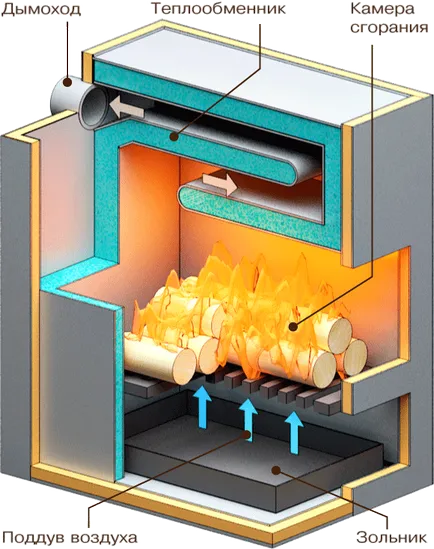

A működési elve a fűtési kazán szilárd tüzelőanyagok:
- Üzemanyag betöltve az égéstérbe;
- levegő és egyéb gázok melegítjük az égési folyamatban emelkedik fel, és távoznak a kéményen keresztül;
- felé kémény meleg levegő felmelegíti a hőcserélő, ami viszont melegíti az üvöltő termikus szerrel (a legtöbb hazai fűtés - víz);
- fűtött hő kiszorítja hideg szer halad a teljes fűtési és hűtési visszatérés után vissza a hőcserélőbe.
A dolog tulajdonát bármely fűtött közeg fölé emelkedik a hideg - ez az egyik alapvető termodinamikai törvények.
Ezen alapelv átültetése mellett a ház, készült egy vastag (legalább 4-5 mm) hőálló acél, a következő elemeket tartalmazza a széntüzelésű kazán felépítése:
A térfogata határozza meg egy összetett képlet, amely azonban meglehetősen könnyű megtalálni az interneten, valamint a kész megoldás - a térfogata az égéstér viszonyítva a névleges teljesítmény vagy a maximális fűtési kazán területen.
A gyakorlatban, a kemence mérete nem csak attól függ a paramétereket a kazán és a tüzelőanyag tulajdonságait, valamint a legtöbb jellemzői a fűtési rendszer - vázlatos, funkcionális összetettségének, idénymunka csúcsok szüksége forró vízben, és így tovább.

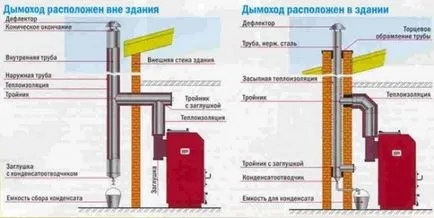

Ez a csomópont a folytatása az égéskamra és kivezető sokágú csővel ellátja a funkcióját, hogy megjelenítse az égéstermékeket.
- Belső-adagoló rendszer és a mentesítési hűtőfolyadék
Ez körülbelül egy hőcserélő (hőcsere regiszter) és annak fő fúvókák - bemenet és kimenet, amely arra szolgál, befogadására a lehűtött termikus szer, a fűtés és eltávolítását a fűtési rendszerben.
fontos pontokat
Az a kazán hatásfoka a szilárd tüzelőanyag mindig két tényező befolyásolja:
- Tervezési sajátosságok hőcserélő
Minél nagyobb a hőátadó felületet, annál több energiát egységnyi idő alatt kerül át az égő üzemanyag termikus szer - vízzel.

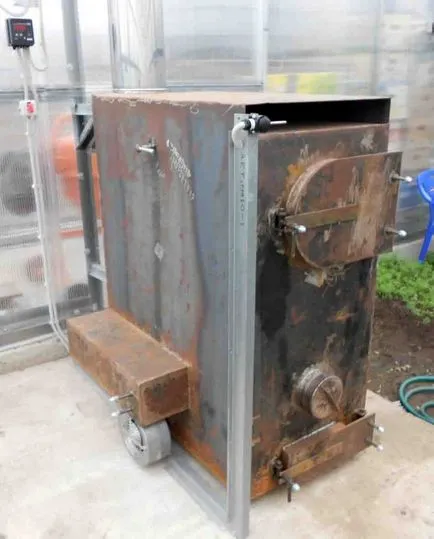

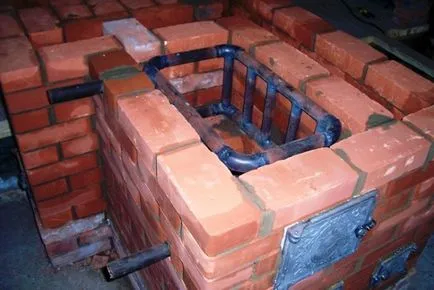

Kiviteli alakjai a saját készítésű hőcserélő a fotó
Ha tüzelőanyagot égetnek hatékonyan - pirolízis-gáz elveszti, vagy nem volt ideje, hogy a hő a hűtőfolyadék a kívánt hőmérsékletet, az arcon hiányosságai a design. Ezért a számítás a gyártási folyamatot és az utóbbit kell kezelni a legnagyobb felelősség - miután a szerelvény változtatni lehetetlen.
Ezt a kazánt úgy tervezték, hogy megbízható és biztonságos, valamint a felelősségi körében nem más, mint egy test. Ez történt a sűrű (5 mm) acél, előnyösen hőálló. Azonban az utóbbi ér lényegesen drágább, mint máskor, ezért meg kell emlékezni, hogy minél vastagabb a fém, annál lassabb lesz fűthető. Így annak érdekében, hogy az átlagos teljesítmény kazán nem égnek, és nem szobáról kazán szauna kazánburkolatot kell körülbelül 8 mm vastag.
A kivétel a szerkezet a felső fedél az öntöttvas, amely megfelel a funkciója a kemence. A vastagsága és méretei a lap vas függ a tervezési paraméterek és a működési test kazán jellemzők (de nem kevesebb, mint 8 mm).
Ahhoz, hogy gondoskodjon a belső cső a kazán rendszer olyan cső falvastagsága 3-4 mm, átmérője 50 mm. Annak érdekében, hogy a jelenlegi hűtőfolyadék kell nyújtania korlátozás (50-25 mm) gázvezeték irányban a meleg a hideg, például a kazán radiátorok), és bővíteni őket a visszirányú hűtőfolyadék.

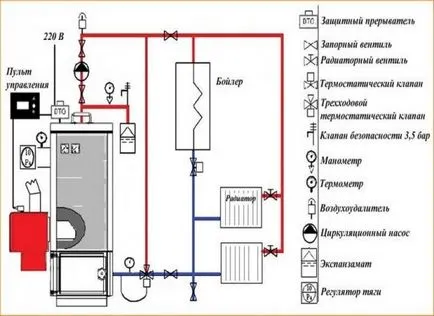

A térbeli elrendezése a szilárd áramkör és a hőforrás
Széntüzelésű kazánt méretek függnek a mérete és tájolása a térben a tűztér. Több körben használt vertikális struktúra, mert egy ilyen elrendezés lehetővé teszi, hogy helyet takaríthat meg a kazánház.

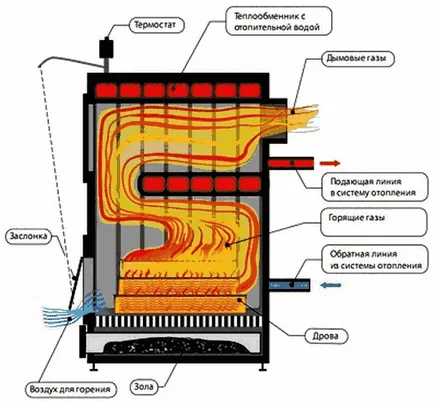

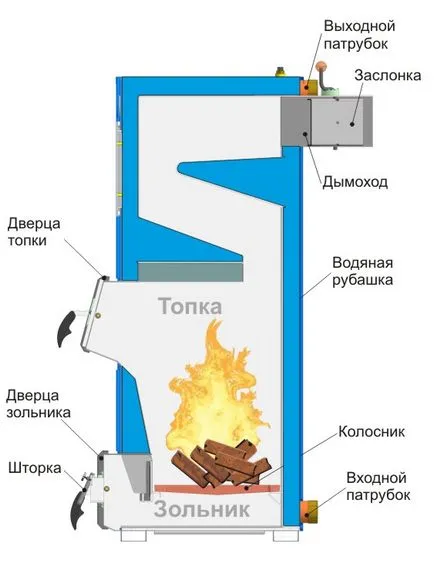

Hagyományos diagram függőleges széntüzelésű kazán:
- az alján a hamu tálca található a podduvalom;
- több mint a hamu pan telepítve vasrács;

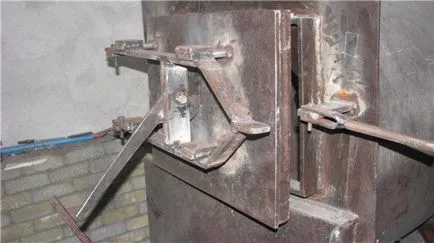

- rács van ágyazva a a kemence alján, amelynek el kell látni egy ajtó megbízható;

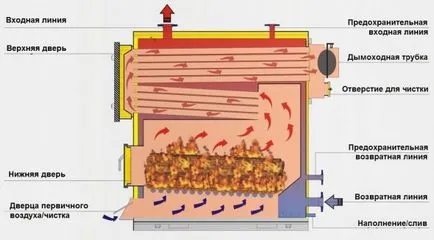

- A zónában a fenti a kemence, hogy a legnagyobb termikus érintkező sík a munka része a hőcserélő. Sematikus ábrája a függőleges kazán szilárd tüzelőanyagok
Konfigurálásához és ellenőrzi a teljesítményt a készülék működése közben, akkor meg kell speciális felszerelés. Azoknak közé tartozik a víz hőmérséklet-érzékelők a bemeneti és kimeneti a hőcserélő és a fűtési rendszer komponenseket, az égéstér terhelés érzékelő, a benne uralkodó nyomásnak, és egyes területeken a kazán, stb
Az elv a természetes körforgását hűtőfolyadék azt sikeresen megvalósítani felszabadítással nem mindig. Ezért gyakran a fűtési kazán el van látva egy további vízszivattyú, amely erőszakkal állítja, hűtőközeg, hogy a hőcserélő és / vagy a fűtési rendszer.
Szivattyú - illékony egység, ezért fontos, hogy lehetőséget nyújt a hűtőfolyadék, hogy megkerülje a villamosenergia-kimaradások. Először is, annak érdekében, hogy üzemeltetett fűtési, és másrészt, hogy a kazán vagy kommunikáció nem sérült vagy sérült gőzhőmérséklet.
Ha egy széntüzelésű kazán kialakítású szivattyút lehetővé kell tenni, hogy beállítsa a működési paramétereit, és a sürgősségi leállítás. Szilárd tüzelésű kazán a meghibásodás esetén a kommunikációs csomópontok, és a fűtési rendszer nem lehet megállítani. Ezért szükséges egy olyan rendszer teljesíti a felesleges hőt - süllyedő tartály szelep vagy más kompenzációs amelyek megfelelnek az Ön esetében a döntést.
Mit kell?
Az első műhely, egy hely, ahol meg kell foglalkozó gyártó alapegységek és kiszerelésben. Ezen felül, akkor szüksége lesz egy meglehetősen kiterjedt az eszközök listáját, amelyek segítségével biztonságosan a következők:
- hegesztő maszk, lábszárvédő és ruházat;
- Appliance inverter hegesztőgép, és az elektródák;
- körfűrészt egy sor lemezek vágása;
- elektromos fúró egy fúrószárak fém;
- Rulett, terek, épület szint.
Ahhoz, hogy összeállítsa a kazán a következő anyagok szükségesek szilárd tüzelőanyag:
- acéllemez, amelynek vastagsága 5 mm;
- fém sarkok;
- öntöttvas ráccsal;
- acél vízvezetékek különböző átmérőjű;
- Ajtó hamu az égéstérbe;
- fojtószelep kemence típusától.
Mielőtt rátérnék a termelés elemek és alkatrészek a kazán, akkor végre kell hajtani a szerkezeti számítások meghatározása a koncepció, és felhívni a tervezetet a kazán, ügyelve arra, hogy meghatározza annak összes szerkezeti elemek és azok főbb paramétereit.
És ami a legfontosabb, tartsa be a biztonsági előírásokat a munka során, és ezzel összefüggésben a minőségi teljesítmény széntüzelésű kazán. A legkisebb hiba az Ön részéről is komoly problémákat okozhat, beleértve a A fokozott tűzveszély.
