Hogyan készítsünk egy kazán otthon

Annak érdekében, hogy egy családi ház melegvíz háztartási kell alkalmazni a különböző háztartási gépek. Ez magában foglalja a pillanatnyi vízmelegítők és a kazánok különböző - elektromos áram, gáz és közvetett melegítés. Az utóbbi a legérdekesebb, mert nem igényel a munkája nincs energia. Másrészt, az ilyen gépek a beépített nagyon drága. Éppen ezért, hogy egy indirekt bojler saját kezűleg - a jó megoldás, de hogyan valósítható meg, le fogjuk írni ezt a cikket.

Felépítése és működési elve közvetett kazán

A vonzó, mert ezek az aggregátumok, így lehetséges, hogy kiad egy nagy mennyiségű forró víz több felhasználó számára. Ebben az esetben a fűtési fordul elő anélkül, hogy további kapcsolatot a hálózati vagy gázvezeték, a hőforrás mindig ugyanabban az edényben, hogy az általunk használt hő otthonában. Az egyetlen feltétel - hőforrás kell egy áramellátást annak érdekében, hogy időt, hogy működjön együtt a fűtési rendszer és a vízmelegítő.

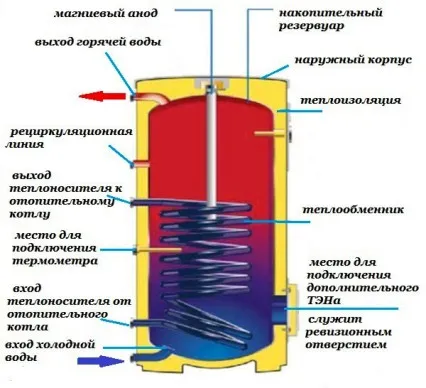

Azt kell mondanom, hogy a közvetett fűtési kazán egység elég egyszerű, így ha van némi ügyességet meg tudja tenni magát. Sőt, egy kör alakú hermetikus tartály tágassága tisztességes (nem kevesebb, mint 100 l), amely belsejében van elhelyezve egy tekercs réz cső. A tartályon kívül van borítva szigetelő réteggel, nem így a vizet a tartályban gyorsan lehűlni. Részletek az fűtőelem látható eszköz az alábbi reakcióvázlat:

Az ábrán egy hagyományos indirekt bojler minimális konfiguráció, fejlettebb modellek látva:

egy második tekercset összekötő alternatív hőforrás;
elektromos TAN fenntartani a víz hőmérséklete a áramkimaradás kazán;
hőmérővel és nyomásmérővel.

A működési elve a közvetett fűtési kazán nem közvetlen hőátadás módon a kazán víztömeg található a hajó. Közvetítő hűtőközeget hőmérsékletre melegítjük 70-80 ° C-on, és keringtetünk a réz csőkígyó. Ez lehetővé teszi, hogy a víz hőmérséklete szánt melegvíz, 60 ° C-on Annak érdekében, hogy megszüntesse a galvanikus korrózió a fém tartály belsejében elhelyezett magnézium anód képező galvánkap aktív réz - magnézium, mint a réz - acél.

Szintén a közvetett típusú vízmelegítő látva egy csatlakozó létrehozása egy biztonsági szelep, és egy biztonsági hőmérséklet-érzékelő, csatlakoztatható a termosztátot. Abban az esetben, ha az szükséges, hogy egy azonnali melegvíz a csapok, a kazán el van látva egy cső a visszatérő kapcsolat a recirkulációs vonal.

Ajánlások a termelés,

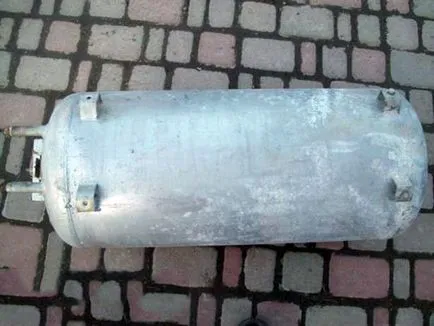

Ahhoz, hogy a közvetett fűtési kazán otthon szükséges két alapvető elemeit - maga is egy tartály és egy hőcserélő rézből csövek. Az ideális alakja a tartály - egy hengeres, ezért a legjobb, hogy ezt a, mint bármely tartály, hordó vagy egy vékony falú fém cső nagy átmérőjű. Réz cső ne legyen túl finom, mint a hőcserélő nem lenne hatékony. A megfelelő átmérőjű - 15-20 mm.

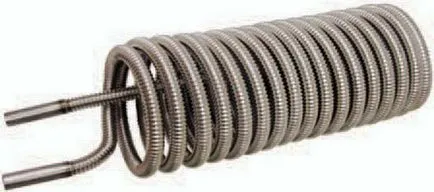

Tanács. A gyártás a hőcserélő jól illeszkedik, és hullámos rozsdamentes acél cső használt fűtési rendszerek és vízellátás. És hajlítsa könnyebb, mint a réz.

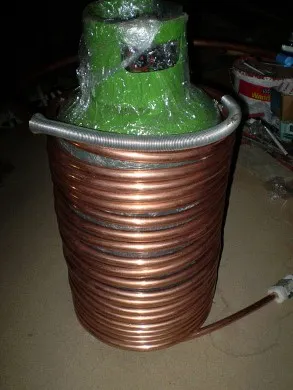

Válassz ki egy megfelelő tartályba, amelyet annak méretét, meg lehet kezdeni a tekercset. Javasoljuk, hogy ezt a minta formájában egy cső vagy fa, amelynek átmérője fele a méret a tartály. Rögzítése egyik végét a cső, végezze sugárzó a mintát a lehető legszorosabban, kapcsolja fordulni. Ezért figyelemmel kell kísérni a magassága a terméket úgy, hogy később belsejében elhelyezett kazán készült saját kezével.

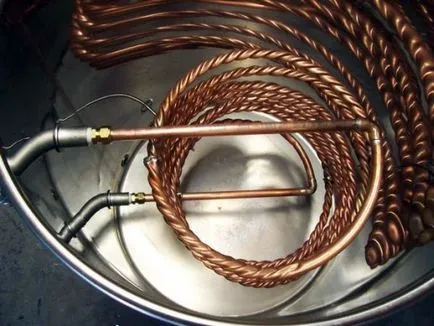

Ready hőcserélő telepítve a tartály közepén, a csövet soha nem érintette a falakat. Most kell, hogy egy zárt folyosón keresztül csövek a tank, ami történik az forrasztó és menetes csatlakozások, ahogy a képen látható:

Most már csak elvégezni szigetelés tartály alján tekercs fűtőberendezések és huzalok vagy szalagok vékony acélszalagot. Előre kell fejezni az összes hegesztési munka -, hogy rögzítse az alsó és a fedél, beépíteni az összes szerelvény és hegesztett támogatást. Fent a szigetelés kell viselniük egy dekoratív burkolat fémlemez, vagy más alkalmas anyagból.

Tanács. Annak érdekében, hogy meghosszabbítja az életet a saját készítésű acéltartály ajánlatos megvásárolni és telepíteni a fűtés benne magnéziumanód.

Kapcsolási rajz, amely a kazán a kazán

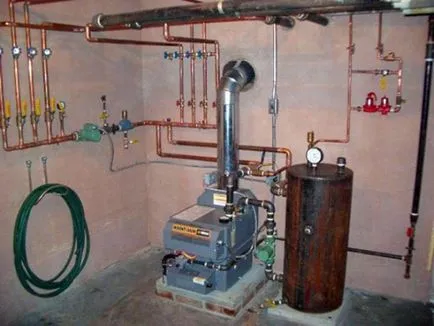

Gyűjtse vízmelegítő - ez csak az érem egyik oldala, azt is meg kell végeznie a helyes telepítést, és a készülék a kapcsolatot a hőforrás. Mivel a víztartály van egy elég nagy tömeg, akkor jobb, hogy az alapítvány és igazítsa függőlegesen. Ha van egy kazánház padló borítja beton esztrich vastagsága 100 mm, akkor meg tudod csinálni alaptalan. A telepítés után meg lehet kezdeni a kazánbekötéshez.

Tanács. Szükség lehet valaki tanácsolta, hogy csatolja a melegvizes kazánok bypass traktusban vagy talált egy hasonló rendszert az interneten. Vegye figyelembe, hogy így kapcsolódni ezek az egységek nem vízmelegítő kell csatlakoztatni ugyanazon a vonalon, mint a fűtési rendszer.

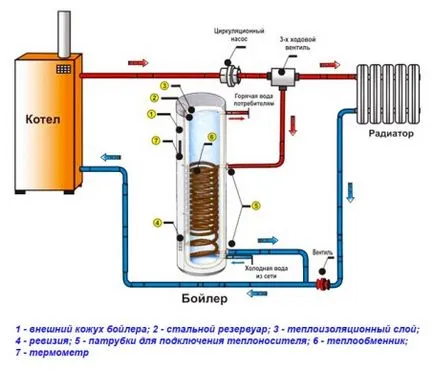

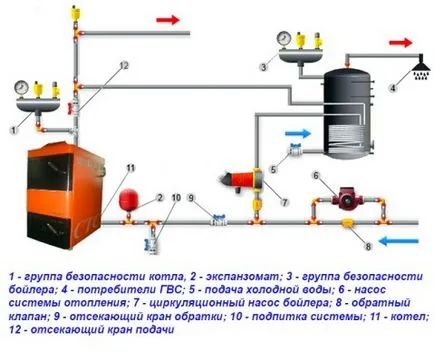

Ahhoz, hogy megfelelően kombinálni a vízmelegítő és a kazán egy jól működő rendszert, meg kell kihasználni őket az egyik rendszerek az alábbiakban ismertetjük. Az első hűtőközeg áramlási eloszlás rendezi telepítésével háromutas szelep a működtető. Amikor a víz hőmérséklete a kazán elkezd esni, a meghajtó jelet az érzékelő irányítja a hűtőfolyadék áramlását a tekercset.

Egy másik kapcsolási rajz két cirkulációs szivattyú kazán Közvetett fűtési terhelés felvétele miatt a szivattyú egy áramkörben. A fűtési kör tehát folyamatosan üzemelnek be vagy ki, attól függően, hogy az automatizálási. Ha a hőkapacitása a kazán is elegendő, a két ág is működhet. Csak azt kell választani a megfelelő szivattyút, így nem zavarják egymást.

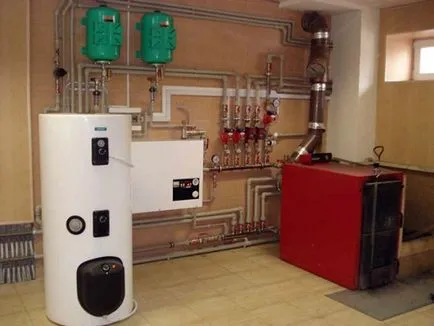

Egy másik módja a kötődés a kazán alkalmazott komplex rendszerek több keringtető szivattyúk és hidraulikus elválasztó.

Telepítése biztonsági szelep a vízmelegítő

Ez a kis eszköz játszik a kazán kapcsolási rajz fontos szerepet. Amikor a víz a tartályban kezd hő, kitágul a térfogat és a nyomás növekszik ennek eredményeként.

Amikor elér egy kritikus értéket, a biztonsági szelep működik, és visszaállítja a víz csökkenti a nyomást. Ezért, a szelepnyílás kell csatlakoztatni rugalmas csövön keresztül egy szennyvíz aljzatba.

A nagy kapacitású tartályok további tegye tágulási tartály (ekspanzomat). Ő képes kompenzálni a nagy mennyiségű expandált folyadék. Fontos, ha vásárol egy tank választani, amelyik tervezték vízellátó rendszerek helyett fűtés. Ez képes felismerni az érték a maximális üzemi nyomás 7-8 bar (fűtési tartályok 3 bar).

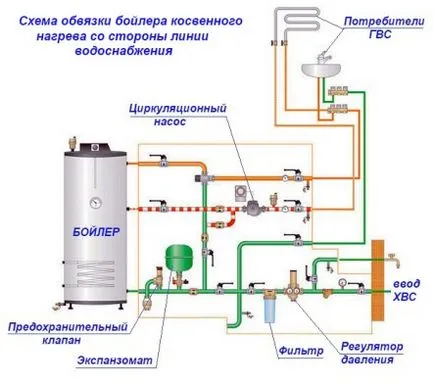

Amellett, hogy ezek az elemek a csövek a kazán víznek kell jelen lennie, és az egyéb szükséges adatokat: Csapok, szelepek, szűrők és egyéb szerelvények. Hogyan kell kötni a közvetett vízmelegítő a vízvezeték egy ház tükrözi a rajz egy fordított körforgásban:

következtetés

Lényegében a vízmelegítő komplex tervezési nem, hogy amikor szükséges, lehetőség van arra, hogy a legtöbbet. Ebben az esetben lehetőség van arra, hogy a kazán minden lehetséges funkciót és integrálódni az érzékelőket, hogy működjenek együtt az automatizálás a kazán. De pántok szükséges bütykölni, a helyességét a végrehajtás függ a hatékony munkavégzést az egész ház fűtés.
