Hogyan, hogy a nyomtatott áramköri lapon tsaponlaka
Egy egyszerű és olcsó eljárás nyomtatott áramköri lapok
Megszoktuk, hogy a hipermodern trükkök gyártási nyomtatott áramköri lapok egy marker vagy LUT ( „lézer technológia a vas”), de van egy másik út, amely illeszkedik a gyártás kis nyomtatott áramköri lapok.
Ez a módszer már régóta ismert fűszerezett sonka, hanem sok kezdő nem tud róla. A módszer lényege a tsaponlaka nyomtatásához a nyomtatott áramkör.
Nézzük meg ezt az egyszerű és olcsó módszer. Mire van szükségünk?
Biztos kézzel. Igen, igen, pontosan.
Orvosi fecskendőt és a tűt. Ez a tétel értékesített minden gyógyszertár. Például, vettem többet is tartogat újratöltés patron egy tintasugaras nyomtató.
Tsaponlak. Nem tudom, hogy kinek, ahogy tetszik, de én ajánlom a zöld, piros, hogy a hígított erősen, akár önmagában ilyen. De meg kellett hogy dolgozzon az utat számukra.
Az első dolog, van, hogy egy éles tű hegyén harapni. Ezt meg kell tenni, mert ez a lakk nem lesz sok maszatos fedélzetén, és a szélessége a vezető vékonyabb. Bite, inkább, szakítani a tű hegyén javasoljuk szokásos fogó. Fogja meg a tű hegyén, és óvatosan fogó nadlamyvayutsya azt.
Továbbá, a tű hegye lehet csiszolni bites, napilnichkom. Minden munkaeszköz kész.
Aztán át a mintát az üres NYÁK-on. Itt, ahogy tetszik, de én erre. Ugyanez a módszer, amit részletesebben itt.
Röviden. Kap a munkadarabot, szitanyomás, papír, vágott és beillesztés sablont a díjat. Ezután Kern lyukak árral, lyukat fúrni. Ezután bérelt papír stencil - annyira ragaszkodni, nem szükséges - csak nem orzal átvitelét. Szivárgó stencil ne dobja!
Csiszolva réz munkadarab felülete finom csiszolópapírral, hogy ne sorja a lyukak körül maradt. Meg kell kinéznie.
Réz felület ne érjen zsíros ujjal -, akkor hosszabb lesz maratott az oldatban.
Most helyezzük a stencil szomszédos munkadarab, és kezdjük el alkalmazni a mintát egy fecskendővel. Azt kell mondanom, hogy a szakma nem a gyenge a szíve. Enyhén nyomja a fecskendő dugattyúját sorsolás pályán lakk. Először is, lehet gyakorolni a papírlapra.
Mi van, ha felhívni a pálya lakk nem működik mindenhol? Ha blot sokat várni, amíg megszárad, majd újra őrölni a réz felületén, ismételje meg a lakknak pálya. Azt mondtam, hogy szükség van biztos kézzel!
Ha blot kicsit, általában néhány helyen festék folyik a szomszédos pályán, az a hely, „felesleges kapcsolat” csak vegye ki a éle borotvapengével vagy kés. A lényeg, hogy felesleges lakk jumper.
Miután ütött rajz, festék maradványok a fecskendőből kiürült vissza az üveget. Az is kívánatos, „tisztogatás” önmagában fecskendőt és a tűt. Ha hagyjuk mindent úgy, ahogy van, lakk szárad ki a tűt és újrafelhasználása a tűt a lakk van az oldószer eltávolítása céljából.

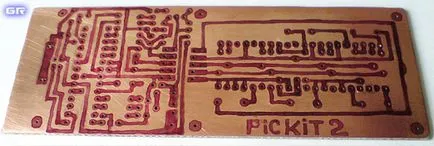

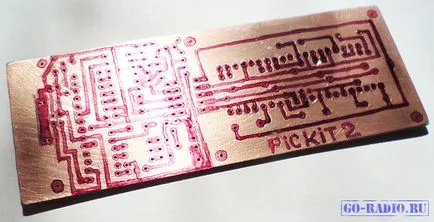

Ez tulajdonképpen minden. Az eredmény olyan legyen, (vagy jobb), mint a képen.
Ha szükség van, hogy tsaponlak kicsit vastagabb, akkor öntött egy kis szöget a fedőt, és hagyjuk állni. Az oldószer elpárolog lakk és lakk vastagabb lesz. De sok sűrű ez nem éri meg, mert a pálya ezen lakkot lehámlik maratás során. Mint mindig, az igazság valahol a közepén. Lakk kell nem vastag, nem túl vékony. Mivel a túl híg lakk lehet „fanyar”.
Most már készen áll, hogy nyomot hagytak a PCB vas-klorid, ammónium-perszulfát, vagy réz-szulfát.

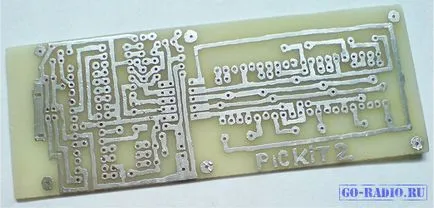

Ha jól csinálod, akkor egy nagyon méltó.
