Hogyan forrasztani a LED szalag szakértői válasz

Mit és hol kell forrasztani?

Bármely LED csík csoportokból áll, párhuzamosan vannak kapcsolva között fénykibocsátó dióda. Vágott szalag szigorúan bizonyos helyeken a két csoportban. Általános szabály, hogy a lehetséges helyeket jelöli a szaggatott vonal vágások vagy olló ikonra.

Miután meghatároztuk a hossza a szegmens, amelynek egyik oldalán van kiválasztva párna amelynek a huzalok kerül forraszthatók. Kapcsolatok formájában nyomtatott vezetőpályák vannak elrendezve mindkét oldalán a metszés vonal van egy kör alakú, és a felirat: monokróm termékek - „+” és „-” a többszínű - «R», «G», «B», «-». Mielőtt elkezdené forrasztás a csapokat kissé ki kell tisztítani, mielőtt a célba.

Ha a LED szalag szenvedett szilikon védőréteg (IP67-IP68), az irodájában késsel eltávolítjuk, hogy hozzáférjen az érintkezőket forrasztás.

Mit tart a forrasztás?

Megkezdése előtt bármilyen munkát el kell készíteni előre, amire szüksége van. Egy ilyen egyszerű folyamat, mint a forrasztás LED csík sem kivétel. A kezdéshez szükség van a következő eszközök:

1. A forrasztópáka hegyét a szűk teljesítmény 25-40 W vagy forrasztó állomás.
2. Sodronyvágó vagy fogó.
3. Olló, ha a szalag nem vágja.
4. Univerzális tartó konzol (ismertebb nevén harmadik kéz). Need for szorító LED csík alatt a forrasztási vezetékek. Ez egy professzionális eszköz, nem az összes rendelkezésre álló kéznél. Meg lehet helyettesíteni bármilyen terhelés asszisztens, amely képes arra, hogy biztonságosan rögzítse LED-sávos idején forrasztás.

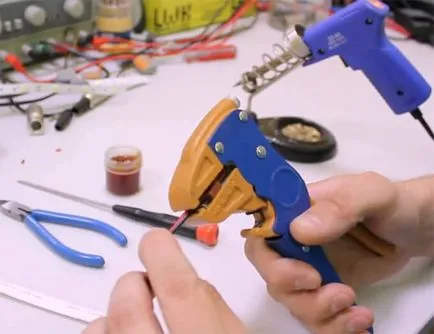

5. Stripping eszköz.

Amikor csíkot vezetékek késsel vagy egy szikével a vénák maradhat metszeni, így törékeny és törékeny. Ezért azt javasoljuk, hogy külön Csupaszítási szerszám - sztriptíz.

Élelmiszerekt feltétlenül kell forrasztani és forrasztás fluxus. Mint bármely alkalmas forrasztó ötvözetek olvadáspontja legfeljebb 300 ° C hőmérsékleten. A leginkább kényelmes a használata ólom-ón ötvözetek huzal formájában. fluxus típusnak nincs alapvető értéke.

Érdemes megjegyezni, ha közben forrasztózsír használjuk aktívan, szükséges, hogy előre kidolgozzák az alkohol és egy kis darab rongyot vagy vattát. Flux aktivitást hosszú ideig, hogy reagál fémekkel forrasztás után, így a felesleges fluxus kell távolítani.

Biztonságos eltávolításához kapcsolatok kell zsugorcsővel (más néven termoutyazhka) körülbelül 10 mm átmérőjű, könnyebb vagy gyufa.

Vezetékek alkalmasak csak a réz szálú részén 0,5-0,75 mm 2. Hosszuk kell mérni előre, a különbözet ​​10 cm.

előkészítő munka

Mielőtt forrasztani a LED szalag, szükség van egy kis előkészítő munkát. Ez vonatkozik a készítmény a forrasztópáka. Mert megbízható forrasztási forrasztási csípése szíves tisztítani égő és elégeti tiszta réteget. Akkor forrasztás szükséges felmelegedni üzemi hőmérsékletet és zaludit szúrás.

A titok a jó minőségű forrasz hegyén forrasztópáka - ez mindig ónozott, azaz, hogy folyamatosan egy vékony réteg van forrasztva.

Minőségi forrasztás két vezetéket nagyban meghatározza a megfelelő előkészítő munka, nevezetesen bádogos. Azok számára, akik csak ritkán tartja a forrasztópákát, vagy vele a „te” ajánlani egy kis gyakorlat a felesleges vezetékeket, hogy ne elrontani a drága LED szalagot.

forrasztás

A vezetékek egy kiválasztott hosszúságú egyik oldalán szigetelő eltávolítjuk, körülbelül 5 mm, és enyhén karcolás a réz vénák eltávolítására az oxidfilm. Aztán fogó finoman forgatta között egy véna, hogy megakadályozzák a szétválasztás során bádogozás és forrasztás.

Előkészített tranzakciók mártott fluxus, vagy sovány ellen egy darab gyanta. Felmelegítjük és konzerv ón forrasztópáka háló darabot (lehetséges mozgástér) alkalmaznak a horzsolt és vezetékeket 3-5 másodpercig. Egy jobb kölcsönhatás huzal lassan forgatjuk, miközben nyomja a forrasztás bites és gyanta. A megszilárdulás után ónozott hegye rövidült hossza körülbelül 3 mm. Kapcsolatok LED-csík ludyat következik. Forrasztópáka markolat kis csepp forrasztani, egy pillanatra, belemártotta a gyanta és egy pár másodpercig dől az egyik érintkező felületeket. Ennek eredményeként helyett a réz és Malacka kell alkotniuk féltekén a forrasztott. Amikor az összes csatlakozó részek konzerv, itt az ideje, hogy forrasztani a LED szalag elektromos vezetékek. Az egyszerűség kedvéért ez által rögzített súlyt az asztalra vagy szerelni egy univerzális szerelőkeret. Csúcsán a forrasztópáka hagyott minimális mennyiségű ónt, akkor mártott fluxus, és néhány másodpercig dől a forrasztási felületeket. Ónozott része a huzal, hogy elrejtse a félgömbön a forrasz. A műveletet megismételjük a másik vezetéket.

A kellően megbízható érintkezését forraszanyag lerakódik a bádogozás folyamatban. Csak így lesz képes elkerülni a felesleges átfedések és áramköri párna együtt.

Ha jól fűtött forrasztópáka nem lehetséges minőségű forrasztó huzal a LED-csík 3-4 másodpercig, hogy fel kell adnunk a használt forrasztóanyag. Tűzálló ón-alapú ötvözetek nem alkalmasak vékony vezetékeket kapcsolódik egy rugalmas szalaggal. Hosszantartó érintkezés alakul túlmelegedett és hámlás pad.

Körülzáró lépés ellenőrzésből áll megbízhatóságának szigetelés és forrasztani a LED vezetékek szalag zsugorodó cső. Pike vizuálisan ellenőrizzük, majd az összekötő a tápegység a LED szalag. Ha minden jól megy, az érintkezési pontokat megtisztítjuk a felesleges fluxus egy ronggyal vagy egy vattacsomót mártott alkohol (abban az esetben a semleges fluxus, hagyja ki ezt a lépést). Ezután az érintkezők szigetelt hőre zsugorodó cső. Ebből a célból, hogy szuperponálódik a hely tüskék és egyenletesen melegítjük minden oldalról.

---
