Hibák és javítások hegesztőgépek saját kezűleg
Javítása és karbantartása Hegesztési transzformátorok
A leggyengébb eleme a hegesztő transzformátor egy kapocs, amely kapcsolódik a hegesztőkábelek. Gyenge érintkezés nagy értéke a hegesztőáram eredmények erős fűtési a vegyület, és a vezetékek csatlakoztatva. Ennek eredményeként, a vegyület maga megsemmisül, égett szigetelés végein a tekercsek, ahol a lezárás történik.
Javítás hegesztő transzformátor ebben az esetben csökken a válogató felmelegedés vegyületek sztrippelése érintkező felületek és a bilincs biztosítása intim kapcsolatot az összes elem.
Többek között a következő hibák lépnek fel.
Spontán ki a hegesztőgép. A felvétel a transzformátort az védelmi hálózatot érzékel, ahol a készülék le van választva. Ez lehet az oka, hogy hibák egy nagyfeszültségű áramkörben - a huzalok közötti és a ház között, vagy magukon a szitákon. A védelem működését is vezethet áramkör között tekercsek mágneses tekercsek vagy lapok, valamint a bontást a kondenzátorok. Ha javítási transzformátort le kell választani a hálózatról, keresse meg a hibás helyet és javítása - visszaállítani a szigetelés, cserélje ki a kondenzátor stb
Erős transzformátor hum. gyakran kíséri a túlmelegedéstől. Az ok lehet gyengülő csavarok meghúzásával a levél elemek a mágneses kör, egy hiba az állványt vagy mechanizmus mozgatható magvú tekercs a transzformátor túlterhelés (túlságosan hosszadalmas munka, a magas érték a hegesztési áram, nagy átmérőjű elektróda). Az is, hogy erős zümmögés zárása közötti hegesztőkábelek, vagy lemezek a mágneses áramkört. Be kell, hogy ellenőrizze és húzza meg a csavarok, hogy megszüntesse zavarok mechanizmusok a mag szerelő- és forgótekercses, ellenőrizze és javítsa a szigetelés hegesztőkábelek.
Túlzott felmelegedése a hegesztőgép. A leggyakoribb okok közé a szabályok megsértésével működési létrehozni egy hegesztési áram meghaladja a megengedett értéket, a használata nagy átmérőjű elektróda vagy túl hosszan tartó működés megszakítása nélkül. Meg kell felelnie a szokásos működési mód - az értékeket a mérsékelt aktuális, használható kis átmérőjű elektróda, tartson szünetet a hűtőberendezés.
Erős melegítés okozhat rövid között a tekercs menetei, mert az izolációs égés, általában kíséri füstölgő. Ez a legsúlyosabb eset, amiről azt mondják, hogy a készülék „égett”. Ha ez megtörténik, akkor javítsa meg a hegesztő lesz szükség, a legtöbb helyi hasznosítás tekercs vezeték szigetelés, és a legrosszabb esetben - a teljes felhúzás. Az utóbbi kiviteli alakban a berendezés tárolására jellemzőit elvégzéséhez szükséges felhúzás huzal kezdeti szakaszban - az azonos számú fordulattal, hogy volt.
Az alacsony érték a hegesztési áram. A jelenség figyelhető meg kisebb feszültség a hálózatról vagy kudarc a hegesztőáram szabályozó.
Rossz beállítás a hegesztési áram. Ahhoz, hogy ez okozhatja a különböző hibák a jelenlegi ellenőrzési mechanizmusok, amelyek eltérnek a különböző konstrukciók hegesztő transzformátorok. Nevezetesen, a csigás hibaáram szabályozó, szabályozó áramkör kapcsai között, a mozgáskorlátozottságot szekunder tekercsek miatt idegen tárgy vagy egyéb okok miatt, hogy bezárja a fojtás stb El kell távolítania a fedelet a készülék, és megvizsgálja a konkrét mechanizmust jelenlegi hibák észlelése. Az egyszerűség kedvéért a készülék a hegesztési berendezés és a rendelkezésre álló valamennyi komponens ellenőrzés megkönnyítése hibaelhárítás.
A hirtelen megszakítása az ív és a képtelenség fény újra. Ahelyett, hogy meglátogatta az ív során csak kis szikra. Ezt okozhatja bontást a nagyfeszültségű tekercs a hegesztési áramkör, a hegesztési áramkör közötti huzalok vagy megsérti a kapcsolatot a terminálok a berendezés.
A fogyasztás a nagy áram a hálózati terhelés nélkül. Ahhoz, hogy ez azt eredményezheti, hogy bezárja a feitekercseiésévei, megszünteti a helyi csökkentése vagy teljes elszigeteltség felhúzás tekercs.
Javító hegesztése egyenirányítók
A szerkezetileg egyenirányító foglal közötti közbenső helyzetben a hegesztő transzformátor és az inverter. Az első, hogy örökölt egy nagyteljesítményű transzformátor annak minden hátránya, különösen nagy tömegű, a fűtési rendszerbe, és az esetleges mágneses tekercsek vagy lapok. Ezért a sikertelenség oka és módja javítani hegesztőgép szempontjából hálózati transzformátor ugyanazok, mint a hegesztő transzformátor. Abban az esetben, a képen látható alább, égett hálózati transzformátor, és visszacsévélés nélkül ebben az esetben már nem elég.

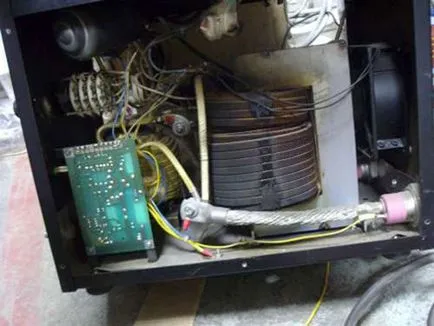

Készülék hegesztési egyenirányító
Elérhető elektronikus részét - a diódás egyenirányító és egy vezérlőegységet - közös a inverteres hegesztő egyenirányító. Ezért hibaelhárítás során ellenőrizzük a dióda híd és az elemek vezérlőre. A dióda híd egy megbízható eleme az elektronikus áramkörök, de néha nem sikerül. Általában a hiba okát, nagyon eltérő lehet: éget a számok a táblák, összeomlanak transzformátor vezérlő áramköröket. Az alábbi fotó mutatja azt az esetet, ha javításra hegesztőgép saját kezével, hogy cserélje ki a törött alkatrészek magyarországi analóg vezérlő kártya, amely lehetővé teszi a felhasználóknak, hogy mentse a javítást jelentős mennyiségű (70% -áig a hegesztőgép).

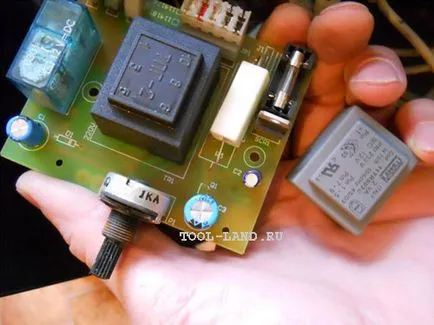

A vezérlő (közvetlenül a helyébe transzformátor vezérlőkártya)
Javítás hegesztő inverterek
Hegesztő inverterek kiváló hegesztési minőséget és maximális kényelmet biztosít a hegesztő. Ezek az előnyök azonban vásárolt árán bonyolultabb struktúrák és - függetlenül az említett inverter gyártó - alacsonyabb megbízhatósága, mint elődei - transzformátorok és egyenirányítók.
Ellentétben hegesztő transzformátor, amely nagyrészt az elektromos termék, hegesztés inverter egy elektronikus készülék. Ez azt jelenti, hogy a diagnosztika és javítás hegesztő inverterek magában teljesítmény ellenőrzését tranzisztorok, diódák, ellenállások, diódák Zener és egyéb alkotó elemek az elektronikus áramköröket. Meg kell tudni dolgozni oszcilloszkóppal, nem is beszélve a mérőműszer, feszültségmérő és más közönséges mérőberendezés.
Jellemzői javítás az inverter, az a tény, hogy sok esetben természete határozza meg a hiba a hibás egységek nehéz, ha nem lehetetlen, van, hogy rendszeresen ellenőrizzék az összes elemet az áramkör.
Ebből következik a fentiekből, hogy a sikeres javítás hegesztés inverter kezük csak akkor lehetséges, abban az esetben, ha van legalább alapfokú ismerete elektronika és malomalski élményt kapcsolási rajzokat. Ellenkező esetben, önjavító vezethet hulladék időt és erőfeszítést igényel.
Mint ismeretes, az elvet a hegesztési frekvenciaváltó szakaszos konvertáló egy elektromos jel:
- Helyesbítését jelenlegi hálózat - a bemeneti egyenirányító.
- Konvertálása a finomított AC, nagyfrekvenciás - az inverter modult.
- Süllyesztése nagyfrekvenciájú feszültség a hegesztési - hálózati transzformátor (amelynek egy nagyon kis méretű a magas feszültség frekvencia).
- Kijavítása, az AC nagy hegesztési áram állandó - a kimeneti egyenirányító.
Összhangban a végrehajtandó műveletet, az inverter szerkezetileg áll, több elektronikus modult, a fő amelyek bemeneti egyenirányító modul, egyenirányító modul és a kimeneti szabályozás kapcsolókkal (tranzisztorok).
Emellett a fő összetevők, hogy a különböző tervezési inverter változatlanok maradnak, azok elrendezése a különböző gyártmányú eszközök nagymértékben változhat.

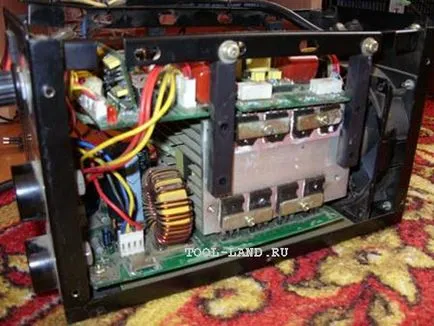

Inverteres hegesztőgép

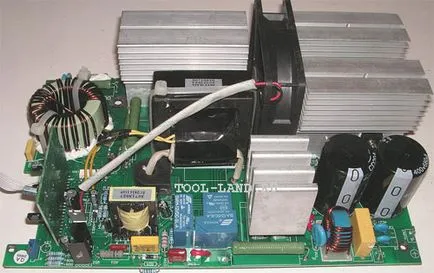

Inverteres hegesztőgép
Ellenőrzés tranzisztorok. A leggyengébb pontja az átalakítók tranzisztorok, így javítás inverter hegesztőgépek általában kezdődik az ellenőrzést. Hibás tranzisztor általában azonnal látható - feltörték vagy repedt esetben kiégett következtetéseket. Ha ez kimutatható, akkor kezdődik, hogy helyrehozza az inverter kell cserélni. Itt a kulcs égett.

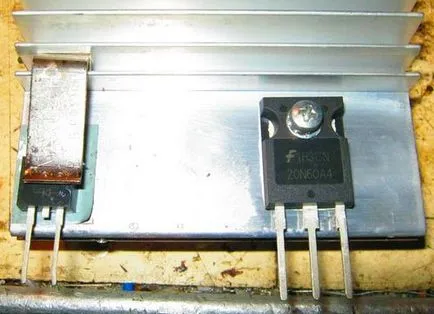

Sérült tranzisztor hegesztési inverter
És ez - helyezze helyére kiégett. A tranzisztor van állítva thermopaste (CBT-8), amely biztosítja a jó hőátadást az alumínium hűtőborda.
Hegesztési tranzisztor inverter
Néha külső jelei baj van, az összes funkció úgy tűnik, sértetlen. Aztán, hogy meghatározza a hibás tranzisztort használ multiméter, azok folytonosságát.
Határozzuk meg a hibás elemeket - ez nagyon jó, de nem minden. Javítás inverter hegesztőgépek is sugallja podyskivanie helyett égett példány alkalmas analógok. Ehhez meghatározott jellemző hibás elem (adatlap) és a, eljárás abból, szelektáljuk csere analógok.
Ellenőrzése a vezető elemek. Teljesítmény tranzisztorok általában nem sikerül a saját, leggyakrabban előzi meg a hiba a sejtek „rock” saját driver. Az alábbiakban egy fotó fórumon inverter meghajtó elemeket Telwin Tecnica 164. A vizsgálatot végeztünk ohmmérővel. Minden meghibásodott alkatrész cserélni, és kiforrasztó alkalmas analógok.
Ellenőrizze egyenirányítók. A bemeneti és kimeneti egyenirányító, amelyek dióda hidak szerelt radiátor elemek tekinthetők megbízható inverter. Néha azonban nem, és ők. Azokra, amelyek a képen látható alább, ez nem vonatkozik - ők javítható.

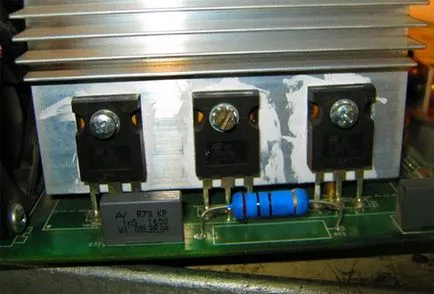

Diódák három lábon
A dióda híd a legkényelmesebb, hogy ellenőrizze, lezárt belőle, és eltávolítja a vezetékeket a tábláról. Könnyebb a munka és nem lehet becsapni, ha van egy rövidzárlat az áramkörben. ellenőrzése algoritmus egyszerű, ha az egész csoport cseng áramkör, meg kell keresni a hibás (perforált) dióda.
Részletesen öntözés kényelmesen használható egy forrasztópáka szívással.
Ellenőrzése vezérlőre. Key Management díj - a legnehezebb hegesztési invertermodul, az ő munkája függ megbízható működése minden eleme a készülék. Képzett javítás hegesztő inverterek kell szűnnie annak ellenőrzése, hogy vezérlő jeleket alkalmazni a kapu modul kulcstól. Ezt az ellenőrzést végzik oszcilloszkóp.

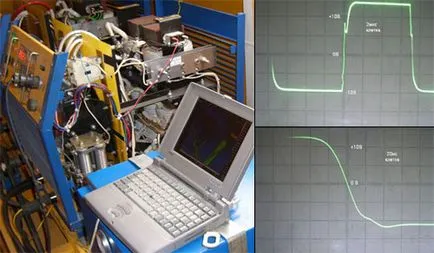

Ellenőrzése a vezérlőpult (nem a képen látható inverter és az egyenirányító, de a lényeg ugyanaz marad)
félautomata
Félautomata gép, nem számít, milyen alapon - inverter és egyenirányítók - anyaguk, üzemzavarok az elektronikus és elektromos alkatrészeket adhatunk tisztán mechanikai probléma. Különösen, a huzal késedelem által okozott egy kis nyomóerőt a takarmány mechanizmus, vagy a nagy súrlódás a huzal és a csatorna a hüvely. Az utóbbi esetben a leghatékonyabb módja annak, hogy javítsa hegesztőgép csere csatornát. Továbbá javasoljuk, hogy változtassa meg vonalba eltávolítjuk a régi és az új létesítmény - egy protyag összekapcsolásával a végén a régi csatorna a kezdete egy újat.
