hálózati adapterek
A legtöbb számítógép, a hálózati csatolót a PCI slot az asztali számítógépek vagy a PC-kártya nyílás hordozható rendszerek. ISA slot korábban használt és EISA idejétmúlt, és szinte soha nem fordul elő. Egyes számítógépek (általában munkaállomások) hálózati adapter be van építve az alaplap.
Próbálja választani adapterek fut a kívánt maximális sebességet. Például Fast Ethernet szerezhet Ethernet adapter, amely támogatja sebesség 100BASE-TX szabvány 100 Mbit / s. A legtöbb Fast Ethernet adapter is támogatja a sebesség 10 Mbit / s, ami lehetővé teszi, hogy ugyanazt a adapter a régebbi, és több új hálózati szegmensek. Hálózati adapter támogatnia kell a teljes duplex működés és fél-duplex üzemmódban.
Half-duplex mód azt jelenti, hogy egyetlen műveletben a hálózati adapter vagy passzol.
Teljes duplex azt jelenti, hogy az adapter egyszerre fogadni és továbbítani az adatokat. Full-duplex üzemmódban jelentősen megnöveli az átviteli sebességet, amikor a kapcsoló segítségével ahelyett, hogy a hub. Kapcsolók, amelyek összekötik az összes többi számítógép a hálózaton, többet termelünk mint a csomópontok, de a magas költségek általában nem indokolt ad-hoc hálózatok munkacsoportok számára.
NIC csatlakozók
hálózati kábelek
A maximális megtakarítás kábeleket és az adaptert kábelek alkalmazott meglévő hálózat meg kell egyeznie. A legtöbb irodai és otthoni hálózatok alapján az alábbi összetevőkből áll:
Den. 3. Ethernet csatlakozó a két hálózati adapterrel

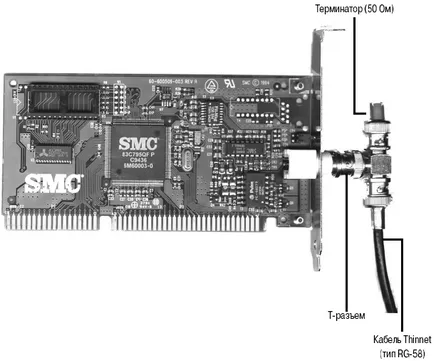

Den. 4. Az adapter Ethernet 10BASE-2 van beállítva, mint az utolsó állomás a Thin Ethernet hálózati
Koaxiális kábel vastag és vékony Ethernet
Idősebb megvalósításai Ethernet hálózatok koaxiális kábelt használjon, mint a 10BASE-5, használt vékony Ethernet (úgynevezett Thicknet). Ez a kábel csatlakoztatva van a hálózati adapter nem közvetlenül, hanem egy interfész AUI (Attachment Unit Interface). Ez az eszköz között elhelyezett kábelvéget és DB15 csatlakozó a hátlapon a hálózati adapter.
A hálózati adapterek Ethernet 10Base-2 csatlakozó használ BNC (bajonett-Neill-Concilman). Vékony koaxiális kábel (RJ-58) használt Ethernet 10Base-2-nek a végei a tűs csatlakozóval. Ez a csatlakozó fizikailag a BNC csatlakozó az adapter, de ez a kapcsolat nem fog működni. Ahelyett, hogy a kábelt a BNC csatlakozót a T-alakú csatlakozó, mindkét oldalán, amely kábel csatlakoztatva.
Az utolsó számítógépet a hálózati kábel csatlakoztatva van csak az egyik végét a csatlakozó. A második aljzat csatlakozó 50 összekötő vége ohmos ellenállással (terminátor). Ez az ellenállás jelzi, hogy a számítógép a legújabb hálózati és elnyomja téves jeleket más vezeték nélküli számítógépek.
Ábra. Az 5. ábra a koaxiális BNC T-csatlakozó Ethernet, Ethernet DB-15 csatlakoztatható a AUI és UTP RJ-45 csatlakozó aljzathoz. Ábra. A 6. ábra a belső
koaxiális kábel berendezés.

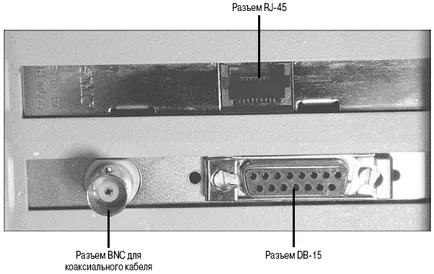

Den. 5. Hálózati Ethernet-board csatlakozókkal DB-15, RG-58 egy T-csatlakozót és UTP (RJ-45)
