Gőzmozdony saját kezűleg
előszó
Ebben a cikkben azt fogja mondani, hogyan lehet, hogy egy gőzmozdony kézzel. A motor lesz egy kis, egydugattyús a dobbal. Teljesítmény elég lesz, hogy forgassa a generátor forgórész kicsi és hogy ezt a motort, mint egy kiegészítő energiaforrás a kampányokat.
- Teleszkópantenna (lehet távolítani a régi TV vagy rádió vevő), az átmérője a vastagabb csövet kell legalább 8 mm
- Egy kis csövet dugattyú páronként (vízvezeték üzlet).
- Réz vezetékek átmérője körülbelül 1,5 mm-es (megtalálható a transzformátor tekercs vagy Radio Shack).
- Csavarok, anyák, csavarok
- Ólom (a horgászbolt, vagy talál egy régi autó akkumulátor). Szüksége volt arra, hogy egy szivárgás formájában egy lendkerék. Találtam kéznél van kerék, de ez jól jöhet.
- Fadarabot.
- Küllők kerékpár kerekek
- Állvány (én esetében a PCB lap 5 mm vastag, de alkalmas, és rétegelt lemez).
- Fadarabot (darabokban táblák)
- Egy üveg olajbogyó
- cső
- Superglue, hideg hegesztés, epoxigyanta (stroyrynok).
- csiszolókő
- fúró
- forrasztó
- fémfűrész
Hogyan, hogy a gőzgép
A henger és az orsó csövet.
Vágja le az antenna 3 db:
? Az első darab 38 mm hosszú és 8 mm átmérőjű (a henger maga).
? A második darab 30 mm hosszúságú és 4 mm átmérőjű.
? Egy harmadik hossza 6 mm és 4 mm-es átmérőjű.
Vegye ki a csövet №2, és egy lyuk, egy 4 mm átmérőjű a közepén. Vegyük №3 csövet, és csatolja a cső merőlegesen №2, szárítás után pillanatragasztója zamazhem minden hidegen hegesztési (például POXIPOL).
Vas rögzítve kerek alátét egy nyílással, hogy a középső darab №3 (átmérő - valamivel több №1 cső) szárítás után megerősítése hideg hegesztés.
Ezen kívül mi minden varrások epoxigyantával jobb feszességét.
Hogyan, hogy a dugattyúrúd
Vegye ki a csavart (1) 7 mm átmérőjű és bilincsek azt a satu. Elkezdjük szél, hogy a réz drót (2) körülbelül 6 fordulat. Minden körben kabát pillanatragasztó. Vágjuk le a végén a csavarokat felesleges.
Banki fedél epoxi. Száradás után, egyéni ruhával dugattyú alatti henger úgy, hogy szabadon mozog ott, nem hagyta, hogy a levegő.
Készítése alumíniumlemez szalag 4 mm hosszúságú és 19 mm hosszúságú. Csatolja alkotják a betűk P (3).
Furatokat mindkét végén (4) 2 mm átmérőjű, hogy képes legyen nyomóidomra küllők. Oldalán az U alakú alkatrész legyen 7h5h7 mm. Meg kívánjuk, hogy a dugattyú oldalán, ami 5 mm.
A hajtórúd (5), hogy a kerékpár küllők. Ahhoz, hogy mindkét végén a küllők ragasztót két kis darab cső (6) az antenna átmérőjű és 3 mm hosszúságú. A központjai közötti távolság az összekötő rúd 50 mm. Továbbá, az egyik végén egy összekötő rúd behelyezett U-alakú rész és elforgathatóan rögzíti a küllők.
Beszéltem a két végét a ragasztó, hogy nem esik ki.
háromszög hajtórúd
háromszög hajtórúd készül hasonló módon, csak az egyik oldalán lesz egy darab a küllők, valamint a többi készülék. rúd hossza 75 mm.

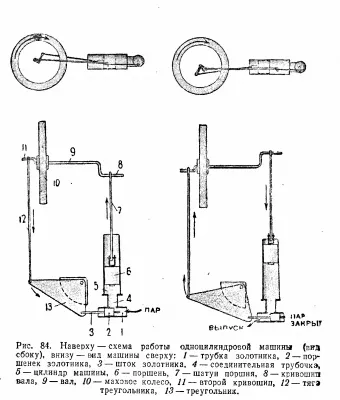

A háromszög és az orsó
Vágott egy fémlap és háromszög fúró fúró 3 lyukak ott.
Orsót. A hossza a dugattyú tolattyú 3,5 mm, és ez kell szabadon mozogni a csőben az orsó. Szár hossza függ a lendkerék méretét.
Ezután meg kell, hogy egy biztonsági másolatot a bárokban, választható méretben.
A forgattyús dugattyúrúd kell lennie 8 mm, és a dia hajtókar - 4 mm.

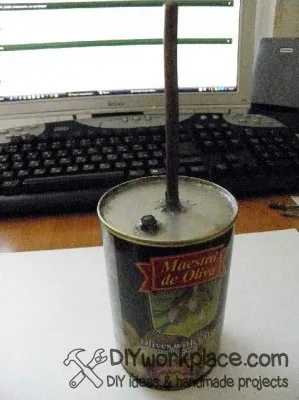

Gőzkazán szolgál majd egy üveg olajbogyó egy lezárt fedéllel. Azt is forrasztott anyát úgy, hogy rajta keresztül lehet önteni a víz és szorosan csavarja a csavart. Szintén cső forrasztva a fedelet.
Itt egy fotó:

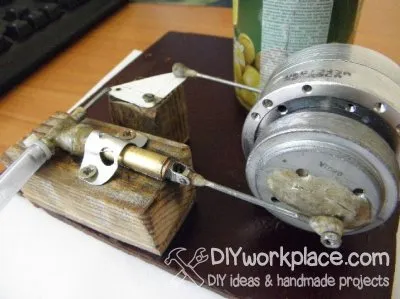

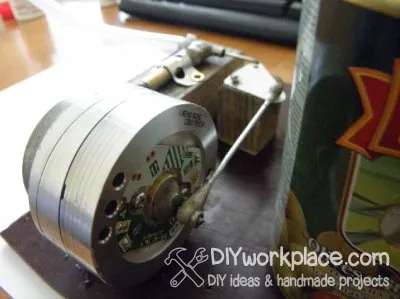

motorszerkezet Photo

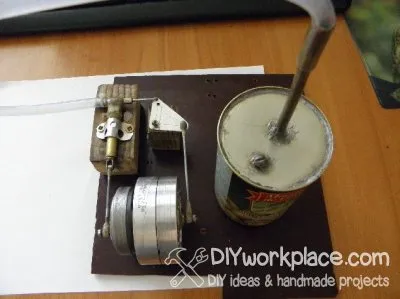

Elhelyezés a motort egy fa platform, forgalomba mindegyik elem a biztonsági

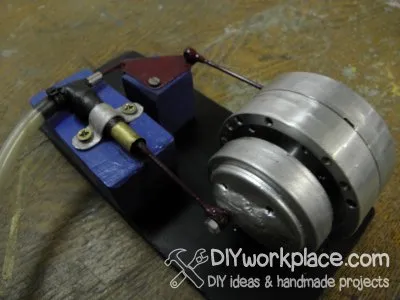

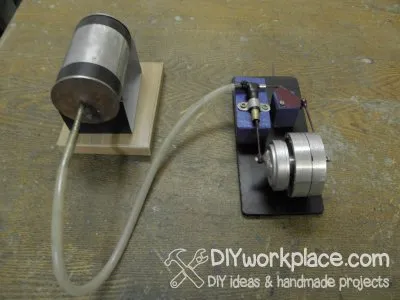

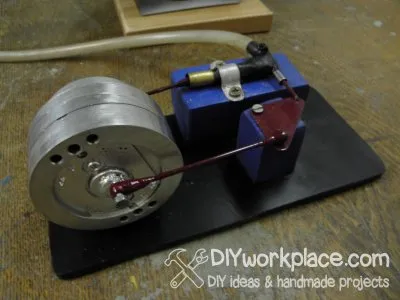

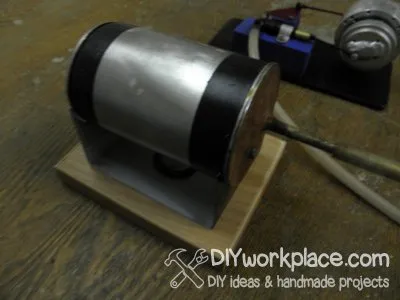

Kozmetikai motor finomítására. Buck most már a saját fa platform és a csészealj a száraz üzemanyag tabletta. Minden alkatrész festett gyönyörű színekkel. Mellesleg mint hőforrás a legjobb, ha egy házi alkohol-író vagy primus
- A tervezet azt mutatja, hogy a gőzgépet lehet könnyen hozzáférhető anyagokból használata nélkül szerszámok és precíziós felszerelések
- Ha intézkedik minden olyan elemet közelebb kerülnek egymáshoz, akkor kap egy kis független meghajtó egy túra
- A hőforrás lehet használni egy házi készítésű égő
