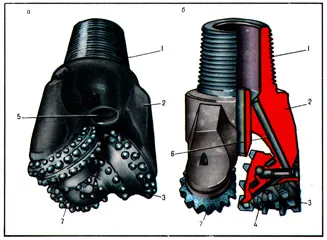

Roller kúp fúrófejek készült nagyobb része a teljes térfogat olajfúró. gáz- és robbanás lyukat. Roller kúp fúrófej (vagy fúrófej magfúráshoz) áll (egy, kettő, három, négy vagy hat kúpos) gömb vagy henger alakú vágó szerelt csapágyak vagy csúszó (vagy ezek kombinációi) csapágyazva a fúróhegyet szakaszok. A fő fajta görgő Maróvésők fúrásához szilárd - trohsharoshechnoe bites (. 1. ábra, a), A fúrás során a mély kutak átterjedt is odnosharoshechnoe fúrófej (1. ábra, b.).

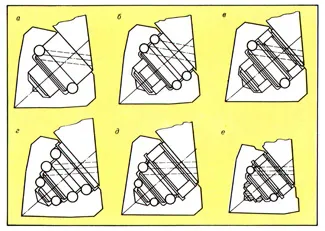

Elve szerint befolyásolják a kőzetek gördülő vágó fúrófejek vannak osztva aprítás és drobyasche-nyírás. Fúróhegyek zúzódásveszélyt fellépés jellemzi minimális csúszását a fogak miatt gördülő vágó vágás és a hiánya az őrlési műveletet a lyuk fala perifériás fogak; megkülönböztetni a következő típusok: T - fúráshoz kemény rock, TK - durva koptató kőzetek. TC - hard rock csíkok erős, zárlati áram - szilárd erős koptató rock, K - hard rock, az OK - nagyon nehéz köveket. Roller kúp fúrófejek drobyasche-nyírják a fogak növekedése jellemezte a csúszó gördülő vágó vágás és a fúrólyuk fala. Típusú fúrófejek drobyasche nyíró akció: M - fúráshoz puhafa, MH - lágy csiszoló kövek, MC - sziklák lágy csíkok közepes keménységű, a kormányközi konferencia - lágy csiszoló sziklák csíkok közepes keménységű, C - a kőzetek, közepes keménységű NW - koptató kőzetek közepesen kemény, CT - közepesen kemény rock csíkok szilárd. Kések (karok) gördülő vágó fúrószárcsere mart fogak vagy fogak öntött karbid és kombinációi fogak fogak a kúpok felületén. Ahhoz, hogy növelje a kúpok a kopástól kopásállóságát a lerakódott mart fogak Carbide, szemcsékből álló volfrám-karbid. Ahhoz, hogy csökkenti a kopást a bit átmérője perifériás koronák bit típusú C, CT, és T jelentése T vagy T-alakú. A geometriai forma és a paramétereket a fogak (magasság, hosszúság, szurok, és ofszet kúpok tengelyei) különböző (csökkentett típusonként M T) és függ a fizikai tulajdonságait a kőzetek fúrt. Modern fegyverek vágó fúrószárak készült keményfém lapka szegfűszeg prizmatikus (MOH típusok, NW, WIP és TK) és gömb (TC típus) dolgozó részeket. Prop görgő kúpos fúrófej forgása során vágó továbbítja axiális terhelést a fúrószár révén a csap, és az élesítési test gördülő vágó érintkező kövekkel fúrólyukban. A hordozókat fúrófejek használják, mint a radiális csapágyak, csapágyak és siklócsapágyak, ferde - golyóscsapágyak, tolóerő - siklócsapágyak. Ábra. A 2. ábra a legismertebb áramkörök támogatja, amelyeket a görgő vágó fúrófejek. Minden egyes rögzítőszerkezet van egy golyóscsapágy, egy visszatartó görgő vágó a folyóirat, és egy befogadó axiális komponense WOB.

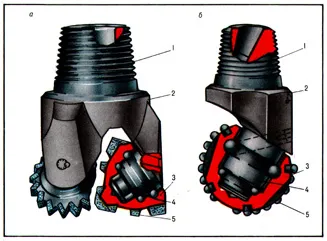

Ellátására a tisztítófolyadékot a bit üregeinek alján egy görgő kúpos fúrófejek különleges mosási vagy fúj eszközök. Attól függően, hogy a konstruktív végrehajtási izolált sharoshechnye Fúrófejekhez egy központi, oldalsó mosással és a levegő fúj. Fúrószár egy központi öblítő van egy nyílás a közepén a bit 3 vagy lyukak vagy rések a ház (mosás lemez), amelyen keresztül öblítő folyadék van irányítva, hogy a vágó a középső része is. A biteket egy oldalsó öblítő (kilövellési fúrófej, ábra. 3, a) mosófolyadékot fúvókákon keresztül irányított között a kúpok egy peremrésze a vájat aljára.
A fúrófejek öblítőlevegő (. Ábra 3b), a gáz vagy a levegő-víz keverék egy része az áramlás a központi furaton keresztül a bites test betápláljuk a vágó, és a többi - olyan speciális csatornákon a lábak és a forgócsapokról belép az üregbe kúpok támogatja azok hűtés és tisztítás fúró dugványok. Amikor fúrási robbanás lyukakat használt bitek légtelenítéséhez visszacsapó szelepek, amelyek azonnali bezárását a központi leürítő csatorna bit leállítása után a levegő, és ezáltal lehetővé teszi szívó rock részecskék az üregbe a bites test a bejárat fölött, hogy a csatornák fúj mancsok.

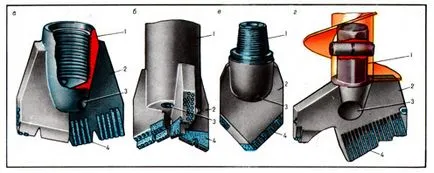

Pengéjű fúrófejek fúrására forgó eljárás lágy és közepes hard rock.
A kiegészítő műveletek elvégzésére (fúrás cement hidak, a fém az is) előállított maró fúrófejek: DF típusú formájában lapos marás, az alsó munkafelületével amely fel van szerelve keményfém-fogak vagy pengék kiálló fölött a fúró test; típusú elrendezés VFTC keményfém szegfűszeggel 3 spirálok, amelynek sima átmenet a központi csatorna bit a fakad.
Való fúráshoz coring alkalmazott, a kúp és a penge fúrófej, ami gyártja a különleges kernopriomnyh készülékek kivehető és eltávolítható kernopriomnikami. Vágás- kicsit kivehető kernopriomnikom lehetővé teszi, hogy válasszon ki egy mélyben lévő mag felemelése nélkül a fúrószár.
Kernopriomnik egy magot eltávolítjuk a jól csúszik, leereszkedik fúró cső spetsialnyoy csörlő és a fúrófej emeljük csak a romlás az oszlopot. Amikor a coring kicsit eltávolítható kernopriomnikom eltávolítására a mag a fúrólyuk kell felemelni az egész fúrószár; ez a része a fej nem kopott. Kernoobrazuyuschie elemei továbbított bitek, hogy a mag legkisebb oldalirányú erőket, ami csökkenti annak valószínűségét, annak megsemmisítése; öblítés csatornák a fúrófej úgy vannak elrendezve, hogy a sugár a mosóoldat halad kernopriomnik.
Fúrót és fúrófej készült tartós és kopásálló, mivel fúrás közben a bit és hatnak axiális ütések, nyomaték, és a nyomás és reakciókészség mosószert. A szakaszok (mancsok) és kúpok a fúrási használt bitek hromnikelmolibdenovye, króm-nikkel és a nikkel-molibdén-acél. Kiadott fúrót és a fúrófej, felszerelt természetes vagy szintetikus gyémántok (lásd. Gyémántos fúrás). Bizonyos típusú fúrófejek Acélból Elektrosalakos és vákuum íves átolvasztására.
Javítása a fúró irányába javítva szerkezetek: az új rendszerek csapágyak olajjal töltött zárt csapágyakkal alacsony sebességű és nagysebességű fúrás; Az új formáinak alkalmazása karbid gerezd megállapítás több kopásálló anyagok; javítása gyártási pontosság az alkatrészek és összeszerelés a fúrófejek, és a használata javult öblítőfolyadék tápáramkört a kút aljára. Lásd. Szintén fúróval.
