Földalatti gáztároló - egy komplex műtárgyak a tározó geológiai struktúrák; bányákban; működésébe-tartályok létre kősólerakódások szánt letöltésére, tárolására és az ezt követő szelekció gáz felület alatti határolt területen bányászat kiosztására, kutak különböző célokra, gáz gyűjtése és feldolgozó rendszerek, kompresszor üzem.
Általános szabály, hogy UGS épített közel a fő gázvezeték útvonal és a nagyobb gázfogyasztó központok ahhoz, hogy fedezze a működési költségeket a csúcs gáz.
A kötet a gáz föld alatti tároló van osztva egy aktív és egy puffert.
Az aktív gáz térfogata a tartályban UGS - része a teljes gáz, amely lehet szintetikus gáz tartályból működés közben UGS közötti gáz iránti kereslet (azonnali és hosszú távú gázkészletek). A térfogata függ a geometriai mérete a tároló, a alakja és mélysége, a porozitás és a permeabilitás a környező kőzet, a minimális és maximális nyomások a UGS működés közben, valamint a technológia és a letöltések vételezett gáz. A tervezés szakaszában a gáz térfogatát számítjuk elméletileg, a működés szakaszában korrigáljuk a tényleges teljesítmény tárolására.
A puffer gáz térfogata a tartályban UGS - minimálisan szükséges gáz mennyisége, amely szerves része a UGS, és nem tartozik a kiválasztási, tartózkodó egy mesterséges gáztartályt, hogy biztosítsa a stabil ciklikus működése.
Ha a földalatti tároló jön létre alapján a kimerült betétek, A puffer térfogatát a gáz képződik a fennmaradó geológiai tartalék és a szivattyúzott gáz térfogata, hogy megteremtse a szükséges energiatároló jellemzőit. A puffer egy tárolási térfogat elegendő nyomást, hogy a gáz a termelő kutak kiválasztási időszakokban. Minél nagyobb az aránya a puffer gáz UGS, minél kisebb a különbség a legnagyobb és a legkisebb nyomás, amely egy előre meghatározott mennyiségű gázt, egy előre meghatározott ideig. A puffer gáz térfogata lehet részlegesen eltávolítjuk a szintetikus gáztartályt csak eliminációs tároló.
A nagy térfogatú gázt, főként a sima szezonális ingadozások gázfogyasztás vannak föld alatti tárolást, porózus szerkezetek: kimerült gázt, gázhalmazállapotú gázt kondenzátum, olajmezők és víztartó rétegek.
Földalatti tartályok gyakran létre áthatolhatatlan sziklák, különösen a kősó. Az ilyen tároló szerepet játszanak nemcsak szabályozza a szezonális ingadozások gázfogyasztás, de egyben a leghatékonyabb forrása, amely csúcs gáz iránti kereslet.
Az egész világ több mint 600 UGS összes hatóanyag kapacitása mintegy 340 milliárd köbméter 3.
A legnagyobb mennyiségű gáz tárolt UGS létrehozott tartalékot alapján a kimerült gáz- és kondenzátum gáz betétek. Kevésbé tágas vannak sóbarlang is vannak szórványos esetek létrehozásának üregek a UGS keményfa (ábra. 14). Az ilyen PHG generált csak akkor, ha az gazdaságilag előnyös, például, elgázosítás magas szinten, de ennek hiányában a saját gáztermelés, földtani szerkezetek, hogy hozzon létre egy UGS porózus képződmények vagy só barlangokban, kidolgozásának lehetőségét, LNG terminálok, stb
Ábra. 14. A eloszlása aktív térfogata tartalék gáz típusok UGS
3.4.1. Földalatti gáztároló
A kimerült területek
Föld alatti tárolók kimerült területek vannak kialakítva, hogy hozzon létre nagy tartalékok a gáz, amely nagy mennyiségű gázt park gázfogyasztó régió vagy több régióban, és arra használják, hogy hozzon létre egy stratégiai tartalék az állam.
A világ első kísérleti befecskendezett gázzal egy kimerült gázmező végeztük 1915-ben Kanadában (az enyém Welland megye), az első ipari UGS jött létre 1916-ban az Amerikai Egyesült Államokban (gázmező Zohar, a kerület Buffalo) kapacitása 62 millió m 3.
Magyarországon az első földalatti gáztároló kimerült területek jött létre 1958-ban alapján kis betétek kimerült gázmezők Kuibyshev (ma Szamara) régióban. A sikeres gazdaság az injekciót, és az azt követő gázkitermelés hozzájárult fokozott tevékenységet a földalatti gáztárolók szerte az országban. Ugyanebben az évben kezdett szivattyúzás gázt Elshanskoe (Szaratov régió) és Amanakskoe (Kuibyshev régió) kimerült gázmezők.
Jelenleg a világ működtetjük 450 UGS kimerült területek, amelyek teljes kapacitása az aktívabb
250 BCM 3.
A tervezés föld alatti tároló kimerült gáz-, gáz kondenzátum és olajmezők a következő paramétereket kell meghatározni:
- maximális és minimális szükséges gáznyomás a tárolás;
- mennyiségű aktív és a puffer gázok;
- száma injekció-termelés kutak;
- kompresszor egység és a teljes kapacitás a kompresszor állomás;
- A típusú és méretű berendezések tisztítására és szárító gáz;
- átmérője és hossza a összekötő vezetéket.
A fő folyamat paramétereit gázbefecskendező folyamat: a maximális mennyiségű gáz, amely lehet pumpálnak tárolására; változnak nyomás időbeli a boltban, a arcok és szájuk injektáló kutak; szükséges számú kompresszor megfelelő műszaki és technológiai paraméterek az injekció és mások.
A fő folyamat paramétereit a gáz a tároló kiválasztási folyamat, amelynek meg kell is meghatározza továbbá a: maximális és minimális tartály és fúrólyuktalpon nyomású gáz, a kutak számát és a termelési sebesség.
Kimerült gáz- és kondenzátum mezők gáz, sok esetben a legkevésbé költséges objektumok létrehozása bennük UGS (ábra. 15). A mező feltárt, ismert geometriai méretei és alakja a terület a gáz-csapágy, geológiai és geofizikai paraméterek a formáció, a kezdeti nyomás, a hőmérséklet és a gáz összetétele, az idő változása áramlási sebesség kutak, valamint üzemmód gumiabroncs szivárgás. A területen van egy bizonyos alapok működési és megfigyelő kutak, kereskedelmi létesítmények előállítására piacképes gáz.

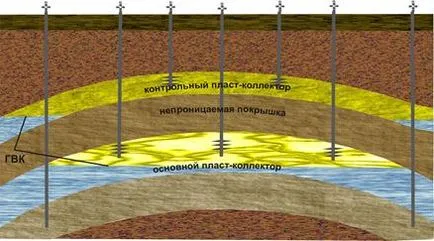

Ábra. 15. UGS porózus struktúrák: a kimerült gázmező
(Földgáz betét) vagy egy víztartó
(Synthetic gáz betét)
Amikor kiválaszt egy objektumot, hogy hozzon létre UGS preferencia betétek gázzal telített térfogat elegendő ahhoz, hogy tartsa a szükséges aktív gáz mennyisége, kielégítő tározó tulajdonságai és viszonylag egyenletes eloszlását a terület és a szakasza a tározó, egy nagy amplitúdójú csapdák (több tíz méter), a gáz üzemmód. A jellemzők kombinációja, amelyek megfelelnek az összes kritérium, ritka, így az objektum kiválasztás alapján átfogó hatásának értékelése a paraméterek a jellemző tárolási. Annak a kérdésnek az, hogy használ-kimerült gázmező, mint egy föld alatti gáztároló kell értékelni: hely; pórustérfogat, figyelembe véve a heterogenitás a szerkezet a betéti terület és a szakasz; slabodreniruemyh jelenlétét és pangó zónák; fokú aktivitásának víztározó rendszert; mennyiségű vizet betörő; maradék gáz tartalékok és betétek mód; végzett részletes vizsgálatokat a kutak és hogy vizsgálja meg a lehetőségét, gázszivárgás furatokon keresztül fúrt a horizonton szánt gáz tárolására.
UGS Építőipari kimerült gázmezők végezzük két szakaszban történik. Az első lépés a töltés ipari gáz tárolására, a második - ciklikus működése.
Az ismeretek hiánya a területen, mennyiségének csökkentésére a kezdeti földtani és geofizikai adatok és a halászati készült kutatási területeken a programban, és a felmérés fúrt kút. Határozott maradék gáz erőforrások, az olaj, kondenzátum és a kapcsolódó alkatrészek, mértékét és jellegét tározó kiürülését. Hátralévő Gáztartalékok át az egyensúlyt a gáz tárolására.
UGS szánt szabályozása szezonális ingadozások a gáz és ártalmatlanítani közel fogyasztók általában viszonylag kis területen, a maradék készletek, amelyek nem haladja meg a 10 milliárd köbméter 3. Az arány a hatóanyag és a puffer gáz térfogata közel 1: 1. A legmegfelelőbb objektum által kiválasztott legjobb kombinációja az összes paraméter.
Bizonyos esetekben, ha a műszaki állapota lehetővé teszi, az első szakaszban a UGS tudja használni a fennmaradó gáz termelési eszközök, a meglévő kutak és a helyszíni kommunikáció. Az ilyen tároló lehet bevinni a próbaüzem után a betéti átutalások UGS mentesítést.
Működés UGS eltér a gáz fejlesztés intenzitását és változó irányban előforduló kialakulását és a mozgás a gáz szűrési feldolgozza azt a fúrólyukban. UGS aktív gáz térfogata lehet választani 40-180 napig. Ennek alapján a technológia UGS rendszer egy sokkal nagyobb mértékű termelő kút. Ezt úgy kell megtervezni és kialakítani, nagy-kutak.
A fejlesztés területén gázáramlás csak egy irányban séma szerint formáció - is - loop - gáz összegyűjtése pont - gázvezeték. Amikor működő UGS mozog a szelekció során, valamint a területen, és az injektálás alatt a - az ellenkező irányba a csővezeték rendszer - nyomásfokozó állomáson - gáz összegyűjtése pont - csóva - jól - képződését.
Specificitás hatása az ipari területek (rezervoár mesterséges gáz betétek) konvertálja azt. Maga a hatás az alsó zóna a teljes ciklus lehet osztani több szakaszban.
Az első szakaszban, halmozódott fel a fúrólyukban mintavétel során tározó zúzás folyadék, akkor a gázáramok áthaladó perforációkon amikor az injekciós gáz, petyhüdt romboló hatását az expozíciós a folyadék kollektor, sok esetben, hogy gyengén. Az elnyomás és a gázkisülés működési képződmények UGS gyakran jelentősen meghaladja a nagysága értéke alatt a mélyedésekben gáz.
A további gázkisüléses következik be, és párátlanítás
Lehűlés az első alsó zónában injektált
a gázkutak viszonylag száraz és a hőmérséklete 12-20 ° C-on Egyre nagyobb a nyomás a fúrással terület száraz gáz hozzájárul a fokozatos kiszorítása HVA és feloszlatása coning.
Sam betáplált gáz összetétele, mint a szabály, hogy eltér a „bennszülött” a gáz betétek, amely létrehozta UGS. Együtt a bevezetésével a gázáram lép fel a tartályban mechanikai részecskék különböző eredetű (por, homok, szikla részecskék, különböző vas-oxidok, gépolaj). Ennek eredményeként, a fúrólyukhoz közeli műveleti zónába a formáció, hogy hozzon létre egy olyan környezet eltér a kezdeti állapotban a tározó. A méretei a környezetben nőnek idővel. Formáció egy ilyen közeg előre az eljárás a leginkább áteresztő rétegek, szűrjük, amelyen keresztül az ömlesztett gáz.
Során gáz törmeléket tartály és mechanikai szennyeződések által bevezetett korábban részben kiveszik a gáz beáramlását a jól, majd (ha a felfelé irányuló áramlási sebesség lehetővé teszi), hogy a felület - ha nem rakódik le a falakra a cső (cső), vagy az alsó és a CAN alkotó homokos-agyagos dugót. A kiválasztás a gáznyomás csökkenése kíséri fűtés a tartályt és miatt a beáramló gáz a fűtött zónákban távoli tartályt és bejövő egyedüli vagy szélét vizeken. Egy részleges elpárologtatása maradék vizet, és nedvességtartalmát a gáz növekszik. A felvonó is, ezzel szemben, a nedvesség lecsapódásának gőz, és abban az esetben nem elegendő sebességgel felfelé áramló gáz eltávolítására a generált kondenzvíz halmozódik fel, az utolsó alján, ami egy hidraulikus zár, amely teljesen megöli a jól.
