Szia, „Megjegyzések villanyszerelő” Tisztelt vendégek és rendszeres olvasók az oldalon.
Néhány nappal ezelőtt elhívtak a ismeri a kéréssel, hogy vizsgálja meg a helyzetet.
Dolgozott a létesítmény linemen brigád.
Ezek foglalkozó telepítése két transzformátorokban olaj 10 / 0,4 (kV) teljesítménye 400 (kVA). Mivel minden egyes transzformátor táplált gyűjtősínek az 1. és 2., szakaszok 0,4 (kV). Között a gyűjtősín 1. és 2. szakasz nyújtottak interszekcionális megszakító.

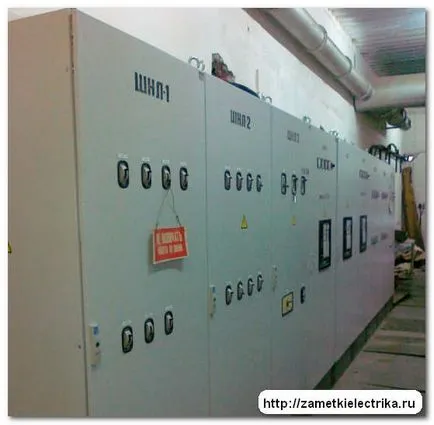

Itt van egy fotó a két rész, feszültség 400 (V).

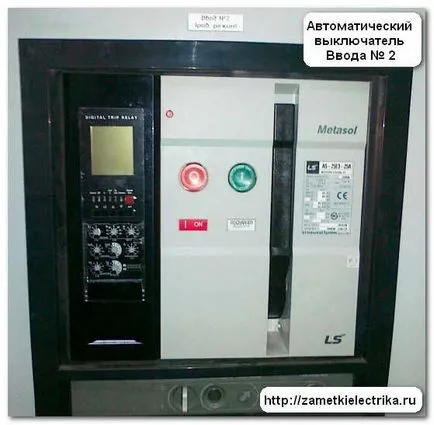

Üzembe úgy döntött, hogy megpróbálja magában foglalja mind a transzformátor párhuzamos működését. Amikor a zárlatos. amelyben a védelem aktiválódik két bemeneti megszakítók.
Már kezdtük megérteni. Bekapcsolásának feltételei párhuzamos működése transzformátorok teljesült, de nem minden. Arra a következtetésre jutottunk, hogy nem volt megfigyelhető fokozatos gumik két szakasza 400 (B). A csapat a telepítők biztosítja, hogy előre fokozatos megfelelően végzik. Kissé később kiderült, hogy a fokozatos alkalmazásával végeztük Phase Sequence FU-2 minden egyes részt, és mindkét esetben a berendezés mutatott közvetlen fázis szekvenciát.
Fázis jelző FU-2

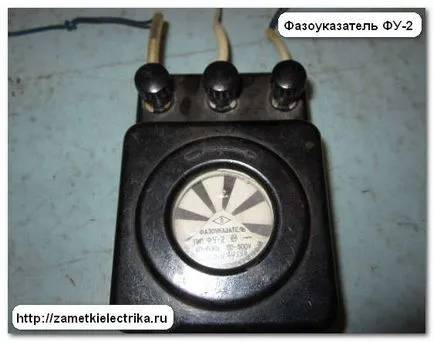

A fázis forgatóképesség (fázisszög) egy háromfázisú feszültség rendszer lehet ellenőrizni a hordozható indukciós fázis Sequence típusú FU-2. Így néz ki.
Ez három tekercsek. található a magok, és az alumínium lemez.
Ha mind a három tekercselés tartalmazza a háromfázisú hálózat alkotnak a tér egy forgó mágneses mező, amely forog, az alumínium lemez. Alumínium lemez van háttér fekete és fehér. A mágneses mező és egy alumínium lemez kizárólag attól függ, a sorrendben interlace (következik) a fázis-fázis tápfeszültség.
Fázis jelző FU-2 célja, hogy tartalmazza háromfázisú feszültség rendszer 50 és 500 (B). A felvétel során a korlátozott 5 másodpercig. Ha rákattint a gombra (oldalán található), a lemez elkezd forogni mindkét irányban.
Tekintsük dolgozik FU-Phase Sequence 2 részletesebben.
Ellenőrzés interlace (follow) a fázis a standon

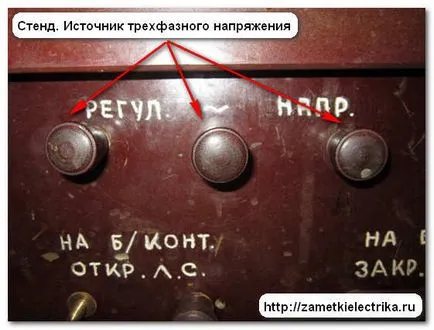

Az én próbapadon van egy forrás háromfázisú feszültség. Fázis sorrend ismeretlen számomra.
Draw összefűzésével (ismétlés) fázisok alkalmazásával Phase Sequence FU-2.

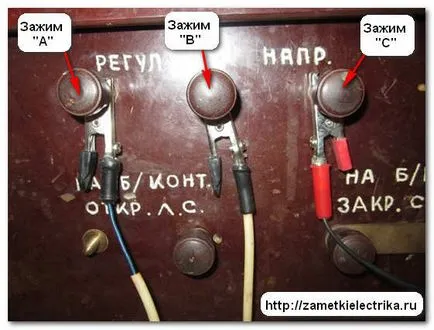

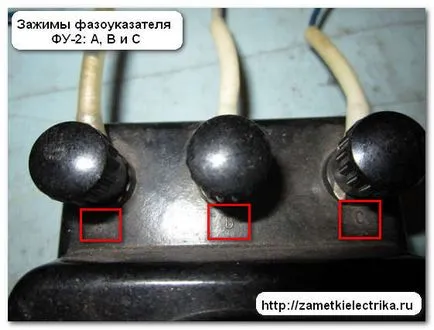

Csatlakozó kapcsok A, B és C fázis Sequence FS-2 a terminálok feszültségek háromfázisú feszültségek az állványra.
Gerjeszti a háromfázisú feszültségforrás körülbelül 80 (B).
Nyomja meg a gombot, és hol a készülék kezdték pörgetni a lemezt. A lemez kezd fordulni az ellenkező irányba - a nyíllal ellentétes. Ez azt jelenti, hogy a háromfázisú feszültség a próbapadon egy fordított fázisú szekvencia, azaz a fázisok követik egymást a következő három kiviteli alakok: NEA DIA vagy EAC.
Ha módosítani fordított fázisú szekvencia a vonalon, ez elegendő ahhoz, hogy szabad felcserélni két fázis. Felcseréli a két szélső fázisok (jobbra) a standon és újra tölteni dimenzió.
Most a lemez kezdett Phase Sequence egy irányban egy nyíllal. Ez azt jelenti, hogy most már a háromfázisú feszültség a próbapadon közvetlen fázis sorrend, azaz a fázisok követik egymást a következő három kiviteli alakok: ABC. BCA vagy CAB.
Miért van szükség, hogy ellenőrizze fázisforgásnak?
Fázissorrend ellenőrizni kell a helyes csatlakozás háromfázisú motorok. A közvetlen összekötő fázisokat fognak forogni az egyik irányba, és a fordított - egy másik.
Továbbá, a fázis sorrend figyelembe kell venni összekötő elektromos fogyasztásmérőt. Különösen vonatkozik indukciós típusú számlálók.
Például, I678-CA4 számlálót, ha a negatív fázis sorozat kezdődik „önjáró” lemezt. A modern elektronikus számláló 4TM típusú SET és PSCH 4TM-fázisfordító adják ki az értesítés képernyőn.
Elfelejtettem megemlíteni a fázis relék típus EL-11. amely vezérli és működteti megsérti a fázissorrendet.
Tehát mi volt a hiba linemen?
Figyelmeztetés. Használata Phase Sequence lehetetlen azonosítani, ahol az a fázis, A, B vagy C. Úgy határoztuk CSAK fázis szekvenciát, azaz, az irányt a forgó területen. Hogy ez hiba volt linemen aki 1-jén és 2 rész 400 (B) egybeesett sorrend és fázis fázis magukat az azonos nevű nem egyezik, így a rövidzárlat történik, ha bekapcsolja a párhuzamos működése transzformátorok, mint interszekcionális megszakító zárt a eltérően fázisok.
Ahhoz, hogy elkerüljük az ilyen hibák fokozatos 1. és 2. szakaszban 0,4 (kV) kell elvégeznie szerek alkalmazásával feszültség indikátorok (Unn) vagy multiméter. használata helyett Phase Sequence, ami azt mutatja, csak a sorrend a tápfeszültség fázisok:
- közvetlenül követő fázisok - az ABC, BCA, vagy CAB
- reverz következő fázisokat - SVA, vagy DIA TE
Kiegészítés: abban az évben kissé frissített „park” az eszköz a mi ETL és most ahelyett, hogy FU-2 használatát a TKF-12 index.
Igen, a fázisforgást egység üzembe talált, és a bipoláris mutató net.Posle Intézet kellett dolgozni, mint egy szerelő a TPP és az eszközök kellett atkák, szigetelésmérővel és bipoláris ukazatel.I ez az úr beállítva elég minden alkalommal zhizni.A fázisforgatás egység az első alkalom, hogy a releyke uvidel.Kstati fázisforgásnak ebben az időben határozza meg a készülék VAF-a Parma.V néhány cikket látott tetszik, egy későbbi kiadásban (ugyanolyan korú, mint a század) .A korábban készült dobozok VAF-85, ami dolgozik egy hálózat 380 V.Shemu lámpatest és a könyv az kiigazítás Musaelyana.Konechno most ez lényegtelen.
Röviden:
fázisforgását forrás és kizárja a szög vagy fázis feszültség amplitúdója forgó mező határozza
megfelelés fázisforgatást, az amplitúdó és a fázisszög legyen megfigyelhető párhuzamos üzemű több forrásból
0 = fázis eltolását, és az amplitúdó a hasonló fázisok a feltételeknek megfelelő két párhuzamos TP
