Fajták FSB busz

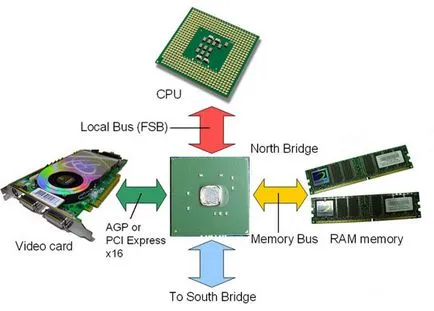

Fajták FSB buszon. Mikroprocesszor FSB személyi számítógépen keresztül egy busz csatlakozik a rendszer vezérlő vagy az északi híd. A rendszervezérlő magában foglal egy RAM vezérlőt (mikroprocesszoros vezérlő néhány memóriát épített mikroprocesszor), valamint a busz vezérlők. amelyek összekötik perifériák.
Építészet ad némi számítógép csatlakozik az északi híd legtermékenyebb perifériák, például a grafikus kártya PCI-Express 16x busszal. és kevésbé produktív eszközök, mint BIOS modul PCI busz. csatlakozik a déli híd. amely összeköti a Northbridge különleges busz, mint a Hyper Transport. MuTIOL. V-Link. A-Link stb
Így, FSB működik, mint a csatorna között a fő processzor és a lapkakészlet.
Egyes számítógépek külső cache memória. keresztül csatlakozik a hátsó tervet processzorbusszal (Back Side Bus - VSB). amely nagyobb sávszélességet biztosít, mint a gumiabroncs FSB, de rendszerint csak a konkrét eszközöket.
Mind a másodlagos buszok tekintetében az FSB busz működik saját frekvenciája, amely egyaránt lehet fölött és alatt ezen a frekvencián. Néha másodlagos buszfrekvencia származik az FSB frekvenciát, és néha be egymástól függetlenül.
Fajták FSB busz
Az alaplap az idősebb generáció rendszer RAM frekvencia egybeesik a frekvenciát, az FSB busz modern alaplapok ezen frekvenciák eltérőek lehetnek.

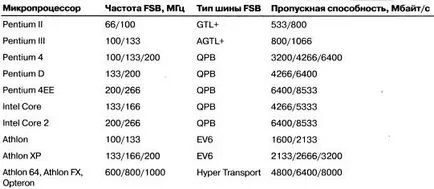

Az alábbi táblázat mutatja az összehasonlító jellemzőit FSB gumik néhány mikroprocesszorok.
Összehasonlító jellemzőit az FSB busz Egyes processzorok
Az összes fenti táblázatban 64 bites busz. A leggyorsabb az összes típusú gumiabroncsok QPB - az egyik legizgalmasabb fejlesztések a generációs processzorok P7. Négyágyas belső busz-swap (Quad-szivattyús Bus - QPB) szinkronizálja gyakorisága külső rendszer 100, 133, 166, 200 vagy 266 MHz-es.
Processzor szervez csere - négyszer egy órajel rendszer szinkronizálás, azaz 4 áttétel. Így azt a frekvenciát, FSB abroncs növekszik, és rendre 400, 533 és 800 MHz-es. Bus Width QPB - 64 bit, ami azt jelenti, hogy egy órajel ciklus alatt a buszon küldött négy 64 bites adatcsomagot.
Korábban 64 bites busz az Intel - host bus logikai Host Bus vagy GTL + (Gunning Transceiver Logic) és AGTL + (AssistedGunning Transceiver Logic) továbbítására az óra ciklus csak egy adatcsomagot. Gumiabroncsok teszi a kapcsolatot a két mikroprocesszor, ahol a sebesség a felére csökkent.
A működési elve a CTI + gumiabroncsok és az ACTI +
Bus Alpha EV6, amely korábban az AMD saját mikroprocesszorok Athlon és Athlon XP. Küldhetünk két csomag ciklusonként az első és a szelet szinkronizáló impulzus. A szélessége busz - 72 bit, ebből nyolc vezérlésére használhatóak megbízhatóságának ECC adatok kódot. Mivel a csatlakozási pontig busz lehetővé tesz anélkül, hogy teljesítménycsökkenés akár 14 processzort.
Működési elv Alpha EV6 busz
AMD Athlon 64, AMD Athlon FX és Opteron processzorok beépített CPU memória vezérlő, amely több változás megbízás FSB.
