Fajtái és jellemzői csapok acél csövek és vezetékek
A szállításhoz a munkaközeg különböző csővezetékek használni. Csővezetékek kell összefoglalni a hő és víz a lakások és vállalkozások a különböző gazdasági ágazatokban. acél csapok változtatni a mozgás irányát a munkaközeg fontos eleme a gázvezeték.
Típusú acél ívek
Steel csap - egy szegmense a cső, hajlított a kívánt szögben. Acél csapok típusokra osztják az anyagtól függően, átmérő, szög kanyarban, és a gyártási eljárás.
Mivel az anyag az acél ívek lehetnek különböző típusok:
- Carbon;
- acélból (ötvözet);
A gyártási eljárás a csapok vannak osztva ilyen típusok:
- Meredek zökkenőmentes;
- Jelzett;
- Hegesztett ágazatban;
- Görbült.
Íves ívek hidegen alakított és melegen alakított.

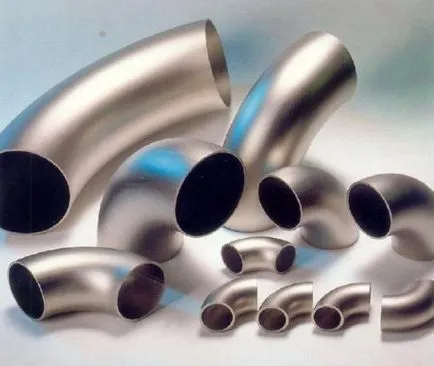

Steel csőhajlatot
lemunkálási
Mert helyes megválasztása anyag, amelyből a visszavonás készül, szükséges, hogy figyelembe vegyék a működésének feltételeit, a szükséges megbízhatóság az elem, valamint az agresszivitás a munkakörnyezet, amelyben működik.
Például, egy általános célú csöveket használnak kanyarok szénacélból készülnek.
Jelenlétében az agresszív környezetben, amely korróziót okozhat, hogy a felhasznált anyag ötvözött és rozsdamentes acél. Csap ilyen acélok használják csővezetékek a gáz, kémiai, élelmiszer- és gyógyszeriparban.
Például, kanyarok rozsdamentes acél 12X18H10T lehet használni szállító vezetékek gőz, forró víz, lúgos, savas és más, munkahelyen valószínűséggel indukál fémes korrózió. Csap ötvözött acél 3HFA működhet környezeti hőmérséklet -60 ° C és + 40 ° C, a hőmérséklet a munkaközeg 40 ° C, a nyomás pedig 7,4 MPa. Ezek kanyarok magas korrózióállóság a hideg és használják az olaj és a gáz rendszerek az északi.
tervezési jellemzők

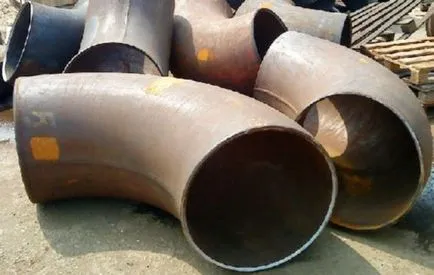

csülök ívek
Meredek zökkenőmentes kanyarok által húz egy darab csövet egy speciális formája. Az ilyen eljárás lehetővé teszi a nagy minőségű visszahúzás. Csap Az ilyen típusú elő például a szén (mint például az acél 20) és a rozsdamentes acélból készült (10H18N10T típus). Így a csapokat lehet egy hajlítási sugara közötti egyik átmérő, hogy egy fél átmérőjű (DN - névleges átmérője a cső), a szögei 30 °, 45 °, 60 ° és 90 ° -ra. A kimenet átmérője lehet 18-426 mm, és ez ellen kell állnia nyomás akár 16 MPa.
Jelzett csapok
Jelzett kanyarban készült bélyeges acéllemezek hegesztéssel. Ez a módszer lehetővé teszi létrehozása vastag fala aljzathoz átmérője akár 1420 mm. Ezek a kimenetek használják a fő vezetékek olaj- és gáziparban. Az anyag ezen csatornáknak a szerkezeti, rozsdamentes és ötvözött acélból. Szabályozó irat ebben az esetben megyei TU (például, TU 102-988-95).
szakasz csapok
Hegesztett keresztmetszeti piacok állnak szektorainak egyes csövek, amelyek össze vannak hegesztve. Ez a megoldás olcsóbb, de kevésbé megbízható. Általában az ilyen típusú csapok használt csővezetékek működő alacsony (legfeljebb 2,5 MPa) nyomáson és hőmérsékleten nem magasabb, mint 425 fok. Elfogadható átmérőjű tartományba esik 108-1620 mm. Csap Az ilyen típusú szénből vagy gyengén ötvözött acélból, és használják a hőerőművek.
hajlított ívek
Ívelt kanyarokban általában esetén használják lehetetlensége alkalmazás csülök kanyarokban. A különbség az első második, hogy az utóbbiak sokkal nagyobb sugarú kanyar egyenes része. Hajlított ujjak lehet egy hajlítási sugara 2-20 DN, és a hajlítási szög 2º - 90 ° -ra. Az ilyen ívek vannak összhangban tett GOST 24950-81 és TU és lehet használni a csővezetékek nyomás legfeljebb 100 MPa, és a hőmérséklet -50 és 510 ° C-on
Hajlított ujjak hajlítani egy hideg vagy meleg speciális cső hajlító gépek. A jelenléte az egyenes szakasz az ilyen csapok növeli a súlyuk, ami hátrány.
hegesztés csapok

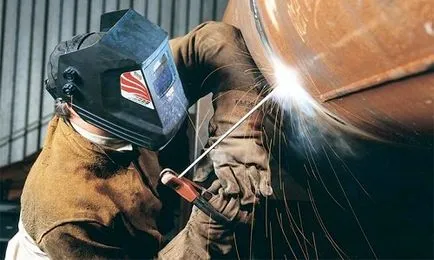

csapok hegesztés csövek - inkább felelős működést. Meg kell végre képzett hegesztők.
Ez vonatkozhat különböző típusú hegesztések - hegesztés, kézi elektromos (RDS), automata elmerült védő gázok és hasonlók.
Amikor a hegesztés csövek és csapok kell végezni olyan követelmények, amelyek meghatározott vonatkozó utasításokat, ilyen például BCH-006-89.
Hegesztés előtt szükséges ellenőrizni a hegesztési felületek és vízelvezető csövek. Az összes azonosított belső és külső hiányosságot ki kell javítani.
Szükséges, hogy ellenőrizzék az elmozdulás a belső szélei. Például, amikor elemeinek összekapcsolása egyenlő átmérőjű ilyen elmozdulása nem lehet több, mint 2 mm.
Központosító hegesztett készült termékek útján központosítókhoz vagy forgatók.
Az RDS, hegesztés az első gyökér menetben egy állandó áram. Abban az esetben, hegesztés a szünet ezen a helyen kell fenntartani az előmelegítési hőmérsékletet.
Miután hegesztés és csiszolás a varrat gyökér termelődik a második menetben, amelyet el kell végezni még meleg gyökér varrás. Az idő a két folyamat nem haladhatja meg az 5 percet.
Ezután végre töltés varratok és a néző varrás. Szükség van annak biztosítására, hogy a varrás hőmérséklete 5 ° C alatti Szembenézni varratot kell átfedésben alapréteg a cső magassága 2,5-5 mm 1-3 mm-rel nagyobb, mint a szint a fal a cső vagy csapot.
Hegesztéshez csapok különböző eszközök és teljes rendszereket használnak a termelési környezetben.

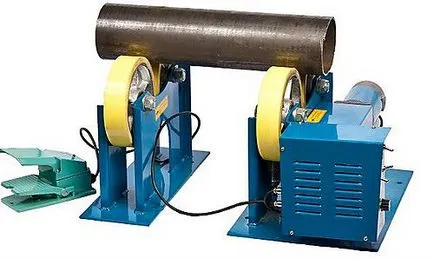

A leggyakoribb a rotátorköpeny cső. A működési elve az ilyen fonó, hogy a csővezeték elemek vannak fogva speciális terminálok és forgatni a tengelye körül. Ez megkönnyíti és így több minőségi kézi hegesztéssel vagy automatikus hegesztési végezzük.
A jellemzője hegesztő csövek egy csap van, hogy a rendszer működik, a nem egyenletes tömegeloszlás. A probléma megoldására a forgató használt szervó és különleges támogatás álljon hengerrel.
A használatának előnyei, mint a tárcsa a következőképpen:
- dolgozni csövek nagy átmérőjű;
- a működtető miatt az autonóm képes megváltoztatni a forgási sebesség a cső;
- pontos beállítása hegesztett részek. Ugyanakkor a központosító maguk a hengerköz;
- működtetni mind egyenes csövek és csőkomponensek komplex (könyök, T-idomok, ujjak).
Hegesztési ívek
csavarkulcs csövek

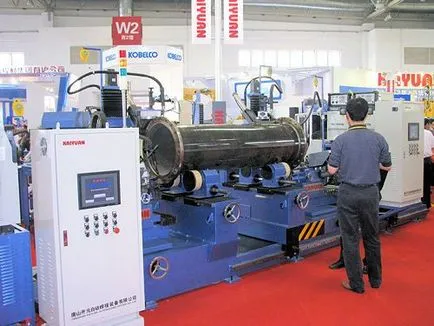

Eladó egy nagy számú modell cső forgatók Kínában gyártott, Németországban, Magyarországon.
Például, az átlagos a cső forgató sorozat U500 (Németország) forgathatóan csövek hegesztett alkatrészek 360 fokos. Azt is lehetővé teszi, hogy döntse meg a munkadarabot, ami hasznos lehet a hegesztés nehéz részek, mint a könyök.
Ez a készülék a következő tulajdonságokkal rendelkezik:
Pipe forgató U500 lehet szerelni egy félautomata hegesztési vezérlőegységet. Amikor a fáklya van szerelve a támogatás, amely lehetővé teszi, hogy mozog az égőt a kívánt helyre.
Hála a vezérlőegység szinkronizálja a működését a forgató és hegesztőgép:
- gyújtást;
- tuskó forgás;
- átfedő varrás.
- Ha módosítani szeretné a munkaközeg szállítási irány acélcső ívek használt a csővezeték.
- Attól függően, hogy a működési feltételeket és műszaki követelményeket a csővezeték lehet alkalmazni a különböző minták kanyarban készült különböző acélok.
- csapok hegesztési csövek termelési környezetben segítségével cső forgatók különböző gyártók.
