Tenyésztés méhek, ez jövedelmező ága a mezőgazdaság nemrég vált részt nemcsak a tulajdonosok kertek vagy mini sadBnyh participational szilárd madárriasztó nehezen lehet helyezni, kivéve néhány csalánkiütés, és még tekintélyes gazdák. A nyár közepén virágzó, amikor a méhek aktív méz begyűjtését, sok tulajdonos méhes van egy probléma: hogyan lehet gyorsan kiadja és felhasználása a sejt újra? Végtére is, ennek hiányában a kaptár „tároló” hely a mézelő méhek egyszerűen leáll.

Az egyik legmegfelelőbb megoldás a méhész (különösen, ha ő is nagy rajongója a pomasterit) - kap házi centrifugális elszívó. Például, mint ez, egyszerű, mint az ábrán látható. Úgy tervezték, csak két frame méz, de kompakt, kézi váltóval. Úgy működik megbízhatóan, gyorsan és csendben.

A javasolt design egyszerű és igen alkalmas az, hogy még egy kezdő. Hegesztési munkát egy csipetnyi, akkor cserélje forrasztás.

Extractor tank, kívánatos, hogy a rozsdamentes acél, „fehér” (de az illeszkedés és a „fekete”) lapot. De a használatát horganyzott vas - ellenjavallt. Mivel azonban, és a többi érintkező méz nagy építési részleteket.

Karöltve az alsó-ramkoderzhatelya ellipszisféltengelyek rotor axiális csapágy és a hüvely reteszek karikával bronzból vagy sárgaréz - annak érdekében, hogy csökkentsék a súrlódási veszteség. Bár az egyik prototípus ezen elemek voltak, az az igazság, acélból.

Váz méhsejt feküdt zsákok. Mindketten két-két képkocka, meghúzni (lásd. Ábra). Drótháló, és egymáshoz acéllemezek és lock-loop rugó. Az utóbbi, amelynek belső átmérője 14-15 mm, minden nehézség nélkül voltak felakasztva a megfelelő csomópontok ramkoderzhatelya rotor. Amikor forgó létrehozott centrifugális erő hatása alatt, amelyek mind csomagkapcsolt enyhén megfordult, préselik karika n-korlátozók. A tartalmazott méhsejt dobnak a tartály falán, és felhalmozódik az alján. Ennélfogva, a kimeneti eszköz a nyomótalp követés azt, szűrés egy szűrő, megfelelő tartályokban összegyűjtjük.

Annak elkerülése érdekében, egyensúlytalanság nem lehet telepíteni elszívó pas keret nélkül forgása közben a rotor-ramkoderzhatelya. Azt is meg kell jegyezni, hogy a szint gyűjtött értékes termék fürdő nem haladhatja meg a magasságot a kúpos fenék, hogy ne zavarja a rotor. Meg kell azonnal öntsük a méz a szelepen keresztül, amely megnyitja kissé, egy szorítócsavarból.

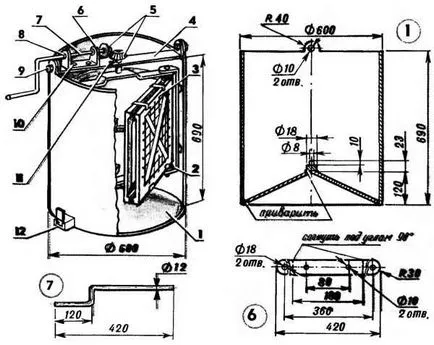

I - tartály réz támcsapágy (Steel H8N9T). 2 - rotációs ramkoderzhatel, 3 - csomagkapcsolt sejt (2 db.), 4 - Film-keresztléc (St3 szakasz 80x4 mm), 5 - kúpos manuális hajtó fogaskerék (a leszerelt mezőgazdasági) 6 - Elülső-tartó kézi működtető (St3 , vastagsága 4 mm), 7 - a tengely-fogantyú (ST5), 8 - a hüvely és a gyűrű-rögzítő (bronz vagy sárgaréz, 2 db) 9 -. M10 csavart anyával (2 db) 10 -. csavar M10 anyát (2 db.),

II - egy rögzítőcsavart (2 db.), 12 - a leeresztő szelep

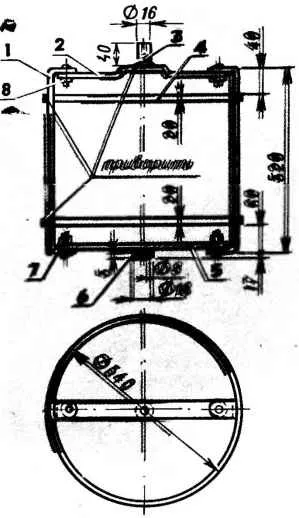

Ábra. 2. Rotor-ramkoderzhatel:

1 - Front (Steel X18H9T, metszete 40x4 mm, 2 db.), 2 - kereszttartó felső (Steel X18H9T, szakasz 40x4 mm) 3 - tengely felső (acél 45), 4 - Hoop korlátozó forgatóképesség celluláris csomagkapcsolt (Steel X18H9T) 5 - az alsó keresztmerevítő (Steel X18H9T) 6 - alsó tengely (acél 45), 7 - az alsó fél-tengelye szerelhető csomag (2 db.), 8 - a felső tartó ellipszisféltengelyek csomag (2 db.).

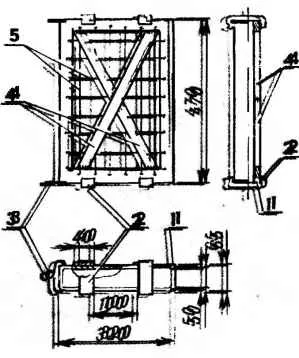

Ábra. 3. Package Cell (meghatározza a kereten belül a sejtek nem mutatjuk):

1 - a keret (StalH18N9T, tolschina2,5mm, 2 db.), 2 - a tartólemez (X18H9T acél, vastagság 2,5 mm, 4 db.), 3 --loop rugó (3 mm-es nikkelezett acélból vezetékek 2 db .), 4 - a hegesztési borda (Steel X18H9T, részén 20x2,5 mm, 4 db) 5 -. bevonatú dróthálót (minden egyes keretben).

A kényelem kedvéért, elszívó helyezni a bábu (ábra nem látható.) - úgy, hogy a tengely fogantyú könyök szinten. Körülbelül elszívó meg egy külön asztalt raspechatyvvniya lépek. Ne felejtsük el, hogy is vigyázni előre egy fazék forró vízzel melegítésére csúszás pengék és a már említett szűrővel erőlködés méz ragadt folyik le a tank, a lap alatt.

Cell belül, amelyek az extraktorban, forgatás egy kis gyorsulás, így a számos percenkénti fordulatszáma 70-80. Továbbá, hogy megakadályozza a törést a törékeny fésűk részlegesen leereszteni az első oldalán; akkor a keret megfordítjuk, és a második oldal teljesen deflate. Ezután a keretet fordított újra, és most valami sok mézet vonunk ki.

Végén extraktor alaposan mossuk, párolt. Majd szárítjuk. Honeycomb desztilláció után a méz ki a végső takarítás méhek magukat.

Nos szárított keret méhsejt újra felhasznált hozza őket vissza a kaptárba.

Nos, egy kreatív kereső, ésszerű kezdeményezést csak üdvözölni lehet. Sok szerencsét, buzgó és kíváncsi!

Yuri Polyakov, egy tapasztalt feltaláló, Budapest

Különleges kar szerelt gereblye (1. ábra), nagyban megkönnyíti a munkát kertészek, amikor leesett a fű vagy levelek fogak. Lehetővé teszik, hogy az acélsodrony 6. 8 mm átmérőjű. Ha frissített gereblye eltömődött a fű, csak kattints a kilincs - és folytatja a munkát.

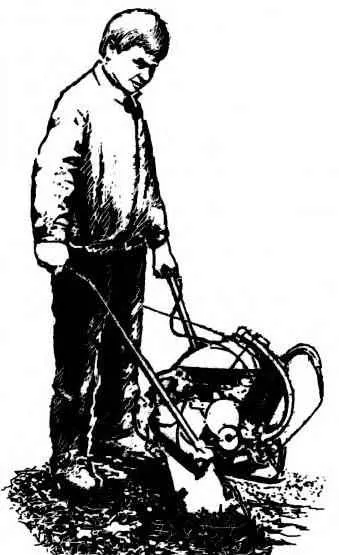

Ahhoz, hogy a föld-nővér most fizet a figyelmét sok. Azonban, miután szerzett kiosztására, mások szembesülnek a probléma: Mi a folyamat? Anélkül, megbízható motopomoschnika szűz ne emelje, de a legtöbb lehetőséget, hogy megszerezze a vagy a független produkciós - több mint szerény. Mindezek a feltételek figyelembe vették körbe tartozók Ishim fiatal szakemberek, akik tervezték, és egy egyszerű kormányrúd. Ő - egyszerű, és ezért megbízható kinematikai. Powertrain kultivátorok viszonylag olcsó és bőséges motovelosipedny motor D8. Ez egyhengeres kétütemű karburátoros motor forgattyús-kamrában öblítő. Állítsa be a maximális motor kultivátorok, meg kellett végrehajtani kicsi, de nagyon értékes fejlesztéseket.

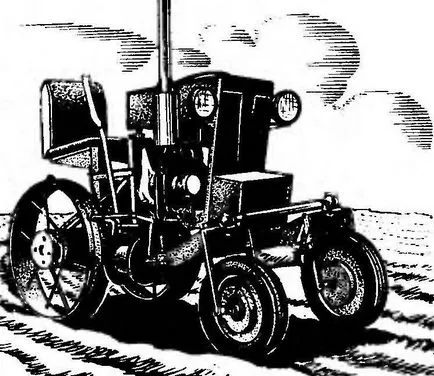

Ez a mini-traktor Yu. V. Polyabin, amatőr tervező, a moszkvai városi Lotoshino épült az a tény, hogy ő talált a garázsban otthon, barátokkal, a scrapyard. Mindazonáltal, „Ritka” (ahogy ő nevezte a mini-traktor) vesz egy hatalmas garázs ezermester kiváltságos helyzetét. Annak ellenére, hogy mellette van még egy dzsip, „Kuzma” és egy mini-mobil „Hummingbird” mechanikus gerinc és karbantartása - az első helyen, és a javítás - a lehető legrövidebb idő alatt. Hogy mást? „Elégtelen” - valóban egy család kenyérkereső a készítője! Enélkül a kert alatt a burgonya ültetése nem kerülnek feldolgozásra, és nem gyűjt a szüret.

Amatőr tervezők néha még felnőttkorban is meglepő naiv és fiatal, ezzel szemben átgondolt és eredeti megoldásokat. És mindig érdekes, mert ez a személy, akinek aláírás egy rövid cikk leírja a design.

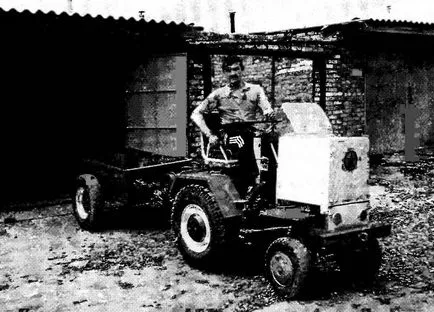

Stanislav Goryachev tervezett mini traktor, amikor 17 éves volt. Ugyanakkor elkezdte építeni. Én összegyűjtése, mint írja, „két év”. Dolgoznom kellett reggeltől estig. Hála az erkölcsi és anyagi támogatást a szülők (az apa, például segített, hogy erőteljesebben és hegeszteni sok részletet) esetén képes volt kitölteni. Traktor, hogy Stanislav úgynevezett „Osorintsem” cool család megkönnyítette a munkát a telken.

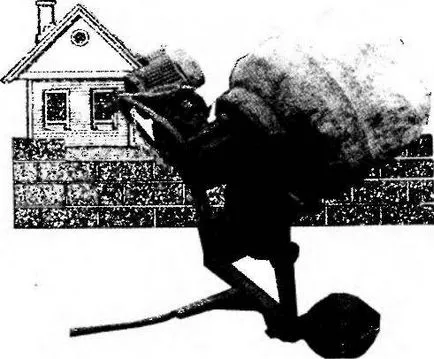

Concrete Mixer egy házat szüksége van egy állandó. Fuga tart sok ahhoz, amire szüksége időnként megkeverjük. Keresztül egy lapáttal itt lényegtelen asszisztensek - Nama őket fájni az egész, és a minőség a keverék alacsony marad. Az akvizíció a márkás drága design nem mindenki engedheti meg magának.

---
