Érintés érzékelő
Azt hiszed, hogy mi a Reed kapcsoló. Igen, ez a radioelement még ma is használják az elektronikai és elektrotechnikai. De mi olyan jó? Ő érintkezők zárva, ha „besugárzott” a mágneses mezőt. Ez azt jelenti, hogy egy egyszerű kis mágnes vagy elektromágnes (elve elektromágnesesség vettük figyelembe a cikk Az elv a relé), akkor könnyen ellenőrizzék a nyitó és záró reed kapcsoló érintkezők. Tény, hogy a reed kapcsoló az első érintkező nélküli érzékelő.
Közelség érzékelő - egy szenzor, ami nem szükséges megérinteni mechanikusan vagy bármi más. Közelítésérzékelő keresztül működnek az elektromos és mágneses mezők, és széles körben alkalmazzák, és az optikai érzékelők. Ebben a cikkben fogjuk elemezni mind a három érzékelő: optikai, kapacitív és induktív és a végén, hogy egy kísérletet induktív érzékelő. By the way, az emberek nevezik közelítésiniciátorok és közelítéskapcsolók. így nem kell félni, ha látni a nevét ;-).
Tehát néhány szó az optikai érzékelők. Az elv a működtetés az optikai szenzorok az alábbiakban mutatjuk be
Emlékszel lövés a filmeket, ahol a főszereplők, hogy menjen át az optikai gerendák, és nem fáj sem közülük? Ha a fénysugár érinti bármely testrész, tűzjelző.
A sugár által kibocsátott bármilyen forrásból. És van egy „luchepriemnik”, hogy az egyetlen dolog, ami történik a fény. Ha a sugár nem lucheprimnike, majd azonnal kiderül, illetve ki a kapcsolatot, amely közvetlen riasztó, vagy valami mást akar. A fő forrása a fény és luchepriemnik úgynevezett luchepriemnik jobbra „fotodetektor”, párokba rendeződnek.

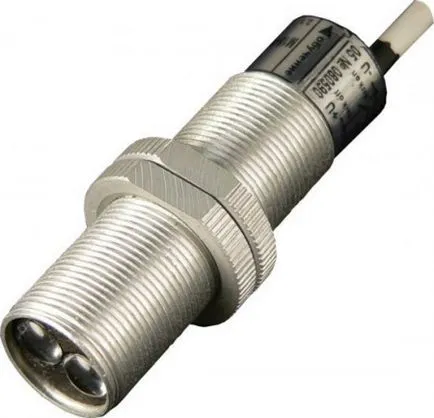

Nagyon népszerű Magyarországon optikai szenzorok a cég SKB mozgások

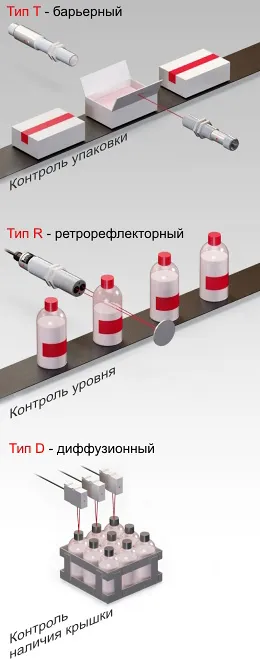

Az ilyen típusú érzékelők van a fényforrás és a fotodetektor. Ezek található, közvetlenül a ház az érzékelő. Minden típusú érzékelő egy kész konstrukció és használják a gépek számát, ahol a megnövekedett igény megmunkálási pontossága akár 1 mikrométer. Alapvetően ez a gép a B rendszer islovogo P rogrammnogo vállalati lapok (CNC), amely működik a program, és minimális emberi beavatkozás a kezelő az ilyen gépek. Az ilyen típusú érzékelőket építettek ezen elv szerint:
Az ilyen típusú szenzorok által jelzett „T” betű és az úgynevezett barrier. Amint az optikai sugár megszakad, az érzékelő terhelést. Pluses gát érzékelők:
- hatótávolság elérheti akár 150 méter
- nagy megbízhatóság és zavarvédettséget
Hátrányok: nagy érzékelési távolság finomhangolása fotodetektor az optikai sugár.
Reflektortípust érzékelők betűvel jelöljük R. Az ilyen típusú adó-vevő átalakítók található egy házban.
A működési elve látható az alábbi ábrán
A fény az emitter visszaverődik a reflektor (reflektor) és belép a vevő. Ha a fénysugár megszakad egy tárgy, az érzékelő aktiválódik. Ez nagyon kényelmes, hogy az érzékelő szállítószalagoknál a számítás a termelés.
És az utolsó típusú optikai érzékelők - diffuzzionnye - betűvel jelöljük D. A megjelenés lehet különböző módon:
A működési elve ugyanaz, mint a reflex, de már van fény a tárgyak. Ezek az érzékelők vannak tervezve egy kis felvétel távolság és igénytelen a munkájukat.

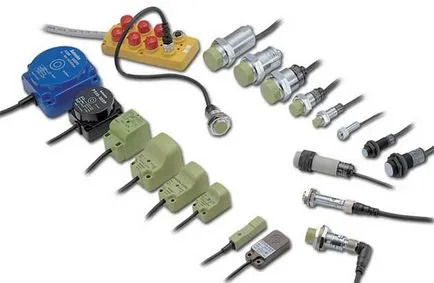

Optika optika, de a legtöbb szerény munkáját, és tartják, hogy nagyon megbízható induktív és kapacitív érzékelők. Mint ez néznek
Ezek nagyon hasonlítanak egymáshoz. A működési elve kapcsolatos változás a mágneses és elektromos térerő. Induktív érzékelők által kiváltott átadja nekik minden fém. Az egyéb anyagokat, ezek nem „puszi”. A kapacitív váltja szinte bármilyen anyag.
Ahogy a mondás tartja, jobb, hogy egyszer, mint százszor hallani, így eltölteni egy kis tapasztalat az induktív érzékelővel.

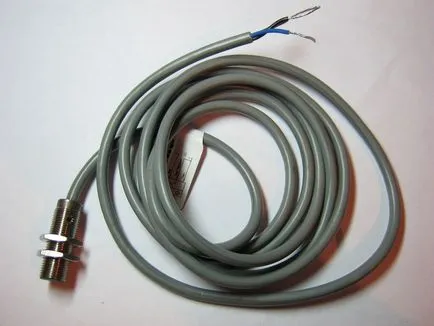

Így a vendég induktív érzékelő hazai termelés
Azt olvassuk, hogy mi van ráírva
Brand VBI jeladó bla bla bla bla, S - érzékelési távolság. Itt van 2 mm, U1 - verzió mérsékelt éghajlat, IP - 67 - védelmi szint (rövidebb, mint a védelem szintje nagyon meredek), Ub - feszültség, amelynél az érzékelő. Itt a feszültség lehet a 10 és 30 V, ILoad - terhelő áram. ez a szenzor adhat a terhelési áram erő maximum 200 mA, azt hiszem, ez tisztességes.
Viszont címkeáramkörnek kapcsolatot az érzékelő.
Nos, egy varázsigét munka érzékelő? Ehhez elkapjuk a terhelést. Load mi lesz egy LED sorba kötött ellenállás névleges értéke 1 kiló. Miért van szükség egy ellenállást? LED pillanatában aktuális enni kezd hevesen ég. Annak érdekében, hogy ezt az áramkör sorba egy LED ellenállással.
Barna érzékelő vezetéket azzal az előnnyel áramellátás. és kék - mínusz. Vettem egy feszültség 15 V volt.
Az igazság pillanata. Tartsa a munkaterületet fémtárgyat érzékelő és az érzékelő, azonnal aktiválódik, mit mond nekünk a beépített LED az érzékelő, valamint a tengerimalacok svetodiodik.
Másrészt eltérő anyagokat fémek, nem reagál az érzékelő. Jar gyanta mert nem jelent semmit :-).
LED-ek helyett fel lehet használni a bemeneti logikai áramkör, azaz amikor az érzékelő jelet ad kiváltó logikai egység, amely lehet használni a digitális eszközöket.
A világ az elektronika Háromféle szenzorok egyre szélesebb körben használják. Minden évben, a termelés ezen érzékelők növekszik és növekszik. Használják őket teljesen más iparágakban. Automatizálás és robotika nem lenne lehetséges anélkül, hogy ezeket az érzékelőket. Ebben a cikkben azt vizsgálom, csak a legegyszerűbb érzékelők nekünk csak egy jel „on-off” vagy, hogy betette a zsargonban, egy kicsit, és információ. Púpozott több típusú érzékelők biztosítják a különböző paramétereket, és az is lehet csatlakoztatni a számítógép és egyéb eszközök mikrokontroller közvetlenül.

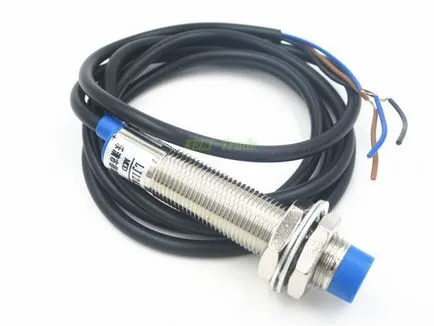

A mi Radio Shack induktív érzékelők 5-ször drágább, mint ha rendelt Kínából származó Aliekspressa.
