Eltávolítása és szétszerelése a fűtőelem

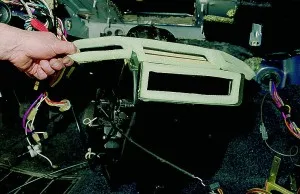

Merge motor hűtőfolyadék fűtő nyitott csapot. Távolítsuk el a konzolt műszerfallal és légcsatorna belső

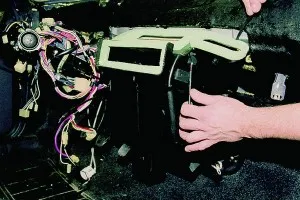

Phillips csavarhúzó Lazítsa meg a két önmetsző csavarokat konzolhoz karok műszerfal fűtés ...
... és oszt tartó rúd lefelé.

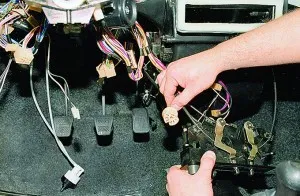

Húzza ki a csatlakozót a befúvó motor kapcsolót (az egyértelműség kedvéért, a műszerfal eltávolítjuk).

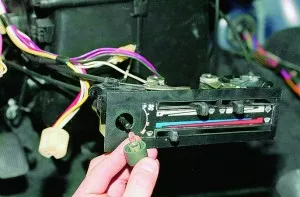

Távolítsuk el a ventilátor szabályozó gombot.

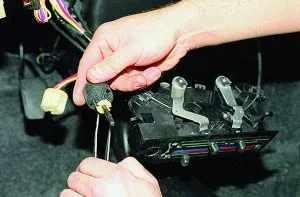

Eltávolításához a fogót kapcsoló elfordul a műanyag anyát a konzolra, és a vezérlő kart vesz ki kapcsolót (az egyértelműség kedvéért, a művelet végrehajtásra kerül az eltávolított kapcsoló).

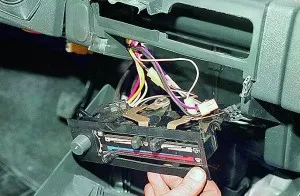

Vegye ki a kazettát melegítő háttérvilágítással vezérlőegységet.

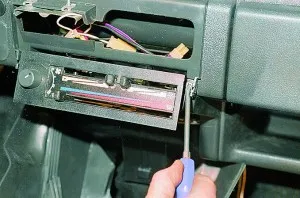

Használjon egy csavarhúzót, hogy kiadja a tartóelem a konzol shell tolóerő ...

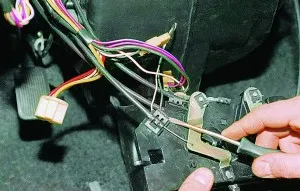

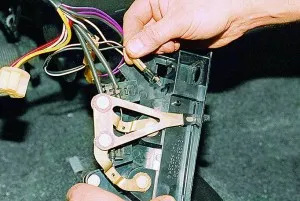

..., és vegye ki a rúd a szelep működtető kart.

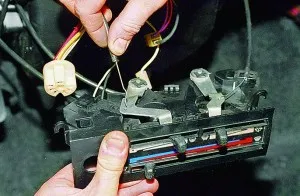

Hasonlóképpen húzza ki a három vezérlő rúd ...

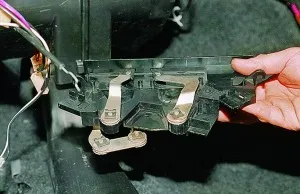

... és távolítsa el a keretet fűtő ellenőrzéseket.
Szétszedni a fűtő távolítsa el a műszerfal Húzza ki a tömlőt a radiátor fűtés. A fűtés lehet együtt eltávolítható a radiátor (a képen radiátor eltávolítva).
Szabad a szerelőkengyelt a házrész fűtőrudait szélvédő szárny.
Távolítsuk el a csillapító rúd a karral.

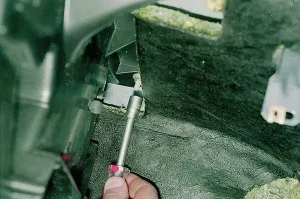

Head „10” elfordulnak négy rögzítő csavarok a ház, hogy a melegítő test.
Lecsavarja a anyát a bal első, eltávolítjuk a PIN terminál tömege vezetéket a ventilátormotor.

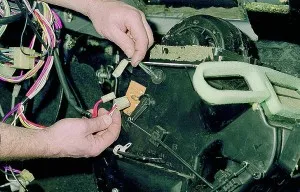

Kösse ki a csatlakozókat a ellenálláson és vezetékes a ventilátormotor,

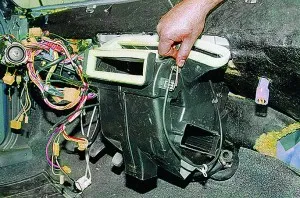

... távolítsa el a fűtő egységet a ventilátort.
Phillips csavarhúzó Lazítsa meg a két csavart, amely a ventilátort a fűtés ...
... és távolítsa el a ventilátort.
Kicsavarása egyetlen csavar rögzítő,
... lő motor ellenállás (ellenállás lehet cserélni anélkül, hogy a fűtés).
Phillips csavarhúzó elfordulnak három önmetsző csavart a bal oldali fedelet melegítő ...
... és távolítsa el a fedelet.
Szabad a hét kilincsekkel biztosítja a bal és a jobb házakat fűtés.
Phillips csavarhúzó elfordulnak csavar borító található a jobb oldalon a mélyedésben.
Vágás a tömítés a elválasztó vonalat a jobb és bal oldali csarnakok melegítő.

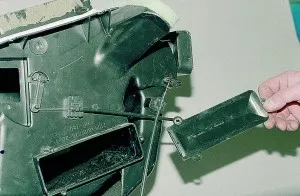

Levezetjük kart szélvédő szárnyak ki a külső működtető kar lyuk, és távolítsa el a csappantyú.
Fogát bajusz beakasztott, távolítsa el a meghajtót kart szelep Foot fűtés ...
... és távolítsa el a szelepet.
Tömörítése bajusz beakasztott kapumeghajtó és ellenőrzi a fűtés ...
... és távolítsa el a szelepet.
A szerelvény és a telepítés a fűtőelem van fordított sorrendben történik. Ha szükséges, a fűtőelem tömítő célú ragasztó ragasztó.
