Előállítása oxigént a levegőből

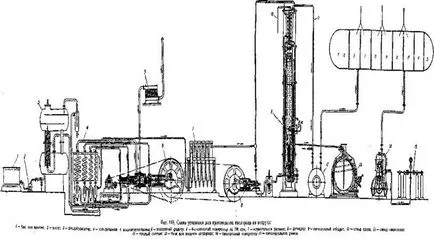

Reakcióvázlat gyári telepítésének előállítására oxigén levegőből ábrán látható. 118. A beszívott levegő többlépcsős kompresszor, levegő először áthalad egy szűrőn, ahol a por megtisztítják, majd átadja egymás kompresszor fokozat (négy-lépcsős sűrítő ahogyan az ábrákon). Minden egyes szakaszában a kompresszor és növeli a levegő nyomása hozta 50-220 atm függően a rendszer telepítése és gyártási fázisban. Miután minden egyes szakaszában a kompresszor
halad szárazabb. ahol a víz leülepszik kondenzálódik a tömörítés során a levegő és a víz hidegebb, a hűtőlevegő és a fogyasztó a hőt kompresszió közben. A második és harmadik szakaszában a kompresszor szén-dioxidot a levegőből egység be van kapcsolva - kalcináló. töltött vizes nátrium-hidroxid oldattal. Sűrített levegőt a kompresszor halad szárítóhabarcsok akkumulátor töltött palackokat a szemcsés nátrium-hidroxiddal, nedvesség elnyelésére, és szén-dioxid-maradványok. Talán a teljes eltávolítása a nedvesség és a szén-dioxidot a levegőbe alapvető jelentőségű, mivel fagyasztás alacsony hőmérsékleten szén-dioxid és víz kalapács az oxigén csöves készülékbe viszonylag kicsi a keresztmetszete, és kénytelen megállítani a létesítmény üzemeltetése, megállás meg a jégmentesítő és megtisztítását az oxigén egységet,
Coming szárítóhabarcsok akkumulátor, a sűrített levegő beáramlik az úgynevezett légzőkészüléket, és ahol hűtés a levegő cseppfolyósító és a lepárlást szétválasztás oxigén és a nitrogén. Normál légzőkészülék tartalmaz két desztillációs oszlopból, elpárologtató, hőcserélő, egy expanziós szeleppel. A sűrített levegő lehűl a hőcserélőben a kipufogó készülékek az oxigén és a nitrogén tovább hűtjük a elpárologtató, majd átadja a fojtószelep, bővülő és csökkenti a nyomást. Mivel a Joule-Thomson expanziós hőmérséklet meredeken csökken alatt és cseppfolyósítás zajlik.
Folyékony levegő elpárolog a kiigazítási eljárás, a folyamat a párolgás és lepárlásával a kipufogó gáz halmazállapotú termékek - a nitrogén és az oxigén - új részeit a hűtött és sűrített levegőt a kompresszor, stb A nitrogéngáz tisztasága 96-98% nem általában használt, és a hőcserélő a légkörbe bocsátják .. . Gáz-halmazállapotú oxigén tisztasága 99,0-99,5% irányítjuk a gumi gasholder, oxigént kiszívják a kompresszor és betápláljuk a töltelék oxigén palackok nyomás alá 150 atm.
Az üzem folyamatosan működik éjjel-nappal, hogy a fagyasztás egység, vagy a megjelenését minden vétkes stop javításra. Fagyasztással gép működése leáll, és közben kezdődik felmelegedés készülék meleg levegő által szállított kompresszor. Végén fúj gyártott berendezések felmelegedés szükséges karbantartási, és a gép készen áll egy új kezdet.
Felszerelése egy teljes termelési ciklus úgynevezett kampányok, ahol a szokásos időtartama körülbelül 600 óra, a hasznos munkát kibocsátásával oxigén 550-560 óra. A kiindulási időszakban, amikor szükséges az intenzív hűtés készülékek és gyors létrehozásának állomány cseppfolyós levegő, a kompresszor levegőt nyomás alatt körülbelül 200 atm. ha a normál áramlási folyamat be van állítva, hideg áramlás csökken, és az üzemi nyomás a kompresszor csökken 50-80 atm. A fentiek előállítására vonatkozik oxigén gázt a berendezés, amely hordozza azt a kis hideg a berendezés, amely a legtöbb hideg a párologtató és a hőcserélő egység. Jelenleg, gyakran egy jelentős része az oxigén venni a jármű folyékony formában. Mivel folyékony oxigén, amelynek a hőmérséklete -183 °, hajtjuk távol a berendezés sokkal hideg, és hogy lehetővé tegye a normális működését a növény kell erősíteni a hűtőrendszer. Ez két módon érhető el: 1) növeli a munka nyomása légkompresszor; 2) elkövetése külső munka során a levegő expanziója.
A működés során a telepítés előállítására folyékony oxigén kompresszor üzemi nyomás tartjuk körülbelül 200 atm egész kampány helyett 50-80 atm. elegendő a gázhalmazállapotú oxigént. A termelés folyékony oxigén, sűrített levegőt a kompresszor van osztva két, megközelítőleg egyenlő stream, amelyek közül az egyik közvetlenül a légzőkészülék, a fent leírtak szerint, a másik előre-szállított, hogy egy speciális dugattyú gép, egy úgynevezett expanziós gépnek vagy expander. A sűrített levegő belép az expander kitágul végző külső munkát, és csökkenti a nyomást 200-6 atm. Bővülés a bővítő teljesítményének külső munkát levegő lehűl lényegesen erősebb, mint a terjeszkedés a tágulási szelep az oxigén berendezés miatt fojtás. A levegő hűtését a kilépő a expander körülbelül -120 °, és belép a oxigén gép, keverés egy része a belépő levegő légzőkészülék más, mint a bővítő. Ezek a változások lehetővé teszik a kiválasztott folyékony oxigént folyamatosan a berendezésből anélkül, hogy megzavarnánk a gyártási folyamatot.
1 m3 oxigén 760 Hgmm nyomáson. Art. 0 ° és a súlya 1,43 kg és 20 ° - 1,31 kg.

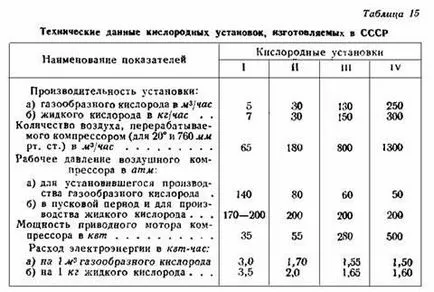

1 liter folyékony oxigén súlya 1,13 kg és elpárolog, alkot 0,79 m3 oxigén gázt 0 ° és 760 Hgmm. Art. 1 kg folyékony oxigén ível térfogata 0885 liter, és elpárolog, ez képezi egy 0,70 m3 oxigén gázt 0 ° és 760 Hgmm. Art. Műszaki adatok szabványos oxigén növények, gyártott a Szovjetunió táblázatban mutatjuk be. 15.
Szerelvény 5 és 30 m3 / h gyártanak nem csak a fix, de mozgatható.
Az elmúlt években a Szovjetunió akadémikus P. L. Kapitsa kifejlesztett egy új eljárás az oxigént a levegőből. Minden meglévő, ez a módszer alacsony üzemi nyomás a sűrített levegő 6 bar. levegő tömörítés van végrehajtva turbófeltöltő fő hideg termelő egy turbó-expander, pre-hűtőlevegő termelt a regenerátor. Szerelési lehetővé teszi a folyékony oxigént.
A jelenlegi szabvány a Szovjetunió technikai oxigén 1. fokozatát hegesztés és vágás fémekkel tisztasága nem kevesebb, mint 99%.
