Ellenállás mérése DMM
A legjobb gyakorlatok dolgozó multiméterrel
Ennek részeként minden többfunkciós teszter - multiméter van Ohm. Ohmmérővel egy mérőeszköz, amellyel a megmérni az elektromos ellenállást az áramkör részét az elektronikus áramkör, a névleges ellenállású ellenállás.
Továbbá, egy ohmmérő segítségével ellenőrizze a használhatósági lehet legelterjedtebb elektronikus alkatrészek, mint például ellenállások, tekercsek, transzformátorok. biztosítékok.
A ohmmérő ellenőrizni lehet a jelen lévő elektromos kondenzátorok bontás elektródák, törését érzékelik vagy meghibásodását p-n átmeneteket tranzisztorok és diódák, hogy értékelje a integritását az elektromos csatlakozások és vezetékek nyomtatott áramkör. A listát a lehetséges alkalmazások ellenállásmérő a mindennapi gyakorlatban igen széles rádióamatőr.
Kijelölése ohmmérővel a koncepció
Ohm a koncepció ábrázolják, mint egy kör két csap, ami a gyakorlatban a szondák. A körön belül ábrázolt görög betű „omega” jelképezi, hogy ebben az esetben az eszköz egy Az elektromos ellenállás.
Tekintsük a főbb pontjait ellenállás mérése A digitális multiméter sorozat DT-83x. M83x. MAS83x és hasonlók.
ellenállás mérési szakasz

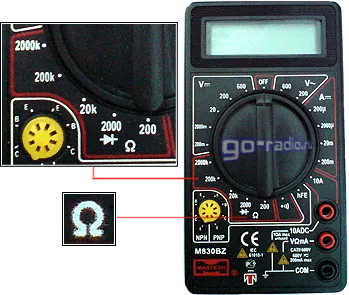

Például, ha van egy ellenállás. amely ellenállás körülbelül 1 kiloomah (1000 ohm), hogy 10 kg (10,000 ohm). Ebben az esetben meg kell választani a mérési tartományt, amely meghaladja a maximális várható ellenállás. DMM márka M830BZ ilyen határ 20k (20 kg). Ha a névleges ellenállású ellenállás lesz, a digitális kijelzőn rövid időre „morgnot” olvasás és zárak edinichka. Meg kell fordítani a kézi kapcsolót a határ a fenti, és az ismételt mérést.
A rádióamatőr gyakorlatban gyakran kell mérni az ellenállást az ellenállás. Így szondák a készüléket csatlakoztatni kell a terminálok az ellenállás, amelynek ellenállást kell mérni. Most a figyelmet. Ne ismételje meg a hibát, hogy sok kezdő. Amikor ellenállásának mérésére nem érintheti a kezében áramvezető részek próbák és rádiós terminálok. Miért?
Ha tartja a karokat és szondák ellenállás megállapításokat, az eredmény az ellenállás (R1), és a szervezet ellenálló képességét (R2) meg kell mérni. Ebben az esetben, a mért ellenállás lesz a teljes ellenállása a két párhuzamosan összekapcsolt ellenállások. Ellenállás - az, amelyiknek ellenállás mérése, és a második - a tested ellenállását.
Teljes ellenállása az ellenállás (R1) és a test (R2)
Tekerjük az ellenállás mért helytelen, és bizonyos esetekben nagyon eltér a tényleges ellenállást az ellenállás. Minden attól függ, hogy milyen ellenállás jelenleg az emberi szervezetben.
Rossz ellenállás mérése
Ez az egyszerű szabály az, hogy emlékezzen. Tartva a szonda és a hajtott elemeket lehet csak az egyik kezét. Ebben az esetben a mérési kör csak a multiméter és egy ellenállás. Ezt a szabályt kell követni, és az érvényesítés más radioaktív elemek.
Helyes mérés ellenállás
Tulajdonságok ellenállás mérés elemei az áramkörben egy digitális multiméterrel.
Ha javítási rádió berendezések gyakran ellenőrizni kell az ellenállást a rádiót, például ellenállás forrasztva az elektronikus áramkör. Ebben az esetben meg kell vypayat legalább egy terminál a rádió, és csak ezután teszik ellenállás méréséhez.
Forrasztott egy elektronikus áramkör radiodetails villamosan csatlakoztatott más áramköri elemekkel, és a teljes mért ellenállás egyenlő az ellenállás az összekapcsolt elektronikus alkatrészek. Meg kell feltételeket, amelyek mellett a mérőáramkör tartalmaz egy mérőkészülék - ohmmérővel, és a mért ellenállás. Ebben a kapcsolási rajz képviselheti egy lánc ohmmérővel (PR1) és egy ellenállás (R 1).
Sematikus ábrája a mérőkör
Amikor a vizsgálat több vezető elektronikai alkatrészek jobb, mint az első teljesen vypayat és intézkedés már vypayat rádiót. Ezzel elkerülhető hibák és téves következtetéseket a használhatósági / riasztás rádiót.
Ellenőrizze Ohm, mielőtt elkezdené.
A gyakori használata a mérő az első szenvedni próbákkal. Gyakran van megsértését érintkezési a próba és a szonda csatlakozót következtében a mechanikai kopás a vezetékek a szonda. Vannak olyan esetek, hogy a fajta szonda látszólag rendben, de a mérési eredményeket „ugrik”, és pontatlanok. Ennek eredményeként, a mérőállás félrevezető végző kezelőnek a méréseket.
A mérések előtt ellenőrizni kell, hogy a villamos vezetékek.
Ez egyszerű. Multiméter alakítjuk mérési módot a legkisebb ellenállás vagy folytonosság ellenőrzési üzemmódban és a rövidzárlat a próbák. Tehát szükség van, hogy teszteljék a próbák mentén az izolált vezetékek. Ha van egy rossz kapcsolat, a digitális kijelző multiméter felolvasás kóbor vénájába réz szonda. Abban az esetben használja a próba ellenőrzés folyamatosságának módot, megszakadása esetén nívópálcát vagy megbízhatatlan kapcsolati audiojel beépített csipogó ezután eltűnik, akkor jelenik meg, jelezve, hogy a próbák hibás.
Ez az egyszerű teszt próbák a mérés előtt, hogy elkerüljük a hibás eredmények.
Ne felejtsük el, hogy a tápláltsági állapot a digitális multiméter akkumulátor befolyásolja a pontosságát az adatokat. Amikor az akkumulátor kezd készülék podvirat - így a mérési pontatlanságok. Ezért szükséges, hogy cserélje ki a lemerült akkumulátor új, ha szeretné, hogy a mérő megmutatta a helyes értékeket a mért értékek. Minden digitális eszközök az akkumulátorok mentesítés az akkumulátor ikon jelenik meg a kijelzőn, jelezve, hogy az akkumulátort ki kell cserélni.
Az eladó Multitesterrel funkcionalitást, amely kiegészíti a HOLD gombot. Például, ez a lehetőség van jelen multiméter MAS830L, MAS838, Victor VC9805A +. Alkalmas HOLD gomb rögzítéséről mért érték digitális kijelzőn multiméter későbbi olvasásra.
Néha azért, mert a rohanás, vagy mérésénél a sötét és egy félhomályos szobában véletlenül ezt a gombot. Ebben az esetben a kijelző zár megfelelő értékre a préselés során a HOLD gomb. Ennek eredményeként lehet, hogy miért a készülék nem működik, vannak hamis következtetéseket a hiba a szondák, merítse le az akkumulátort, és így tovább. Ezért meg kell nézni, hogy az adatokat tartsa gomb megnyomása HOLD.
