Elektromos ellenállás vezetékek
A koncepció elektromos ellenállás és vezetőképesség
Bármely szervezet, amelyen keresztül az elektromos áram folyik, akkor van egy bizonyos ellenállás. Az ingatlan a vezető anyag akadályozza a átengedésére elektromos áram nevű elektromos ellenállás.
Electron elmélet magyarázza a természet az elektromos ellenállás a fém vezetékek. Szabad elektronok többször át vezetődrót mozgás találkozása az atomok és elektronok és más kölcsönhatásban velük, elkerülhetetlenül veszítenek energiát. Elektronok megvizsgáltuk a ellenállási mozgalom. Különböző fém vezetékek, amelynek más atomi szerkezete, különböző ellenállás elektromos áram.
Pontosan ugyanez magyarázható ellenállás vezetékek és folyadék-gáz áthaladását az elektromos áram. Azonban, nem szabad elfelejteni, hogy ezek az anyagok nem elektronok, töltésű részecskékkei és molekulákkal találkozni ellenállást mozgás közben.
Ellenállás latin betűkkel jelöljük R vagy R.
Elektromos ellenállás egységnyi elfogadott ohm.
Ohm ellenállás higanyoszlop magassága 106,3 cm keresztmetszetű 1 mm2 hőmérsékleten 0 ° C-on
Ha például, az elektromos ellenállás a vezetéknek 4 ohm, akkor kell rögzíteni, így: R = 4 ohmos vagy ohm R = 4.
Mérésére nagy ellenállást elfogadott értékek egység nevezett megaohm.
Egy Meg egyenlő egymillió ohm.
Minél nagyobb az ellenállás a vezető, annál rosszabb vezeti az elektromosságot, és fordítva, minél kisebb az ellenállás a vezető, annál könnyebben át elektromos áram segítségével a karmester.
Következésképpen jellemzőit a vezető (tekintve a rajta átfolyó villamos áram rajta) tekinthető nemcsak az ellenállása, hanem a kölcsönös ellenállás, és az úgynevezett, vezetőképesség.

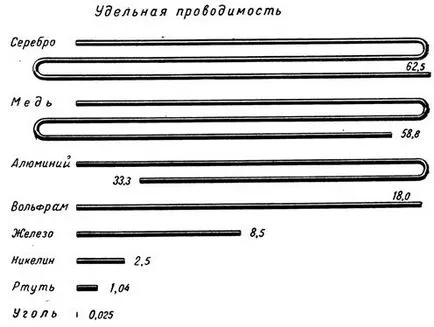

Az elektromos vezetőképesség az a képesség, az anyag áthalad elektromos áram.
Minthogy a vezetőképesség reciproka az ellenállás, akkor fejezzük 1 / R. jelöljük vezetőképesség BETŰT g.
Hatás a vezető anyag, annak mérete és hőmérséklete az elektromos ellenállás

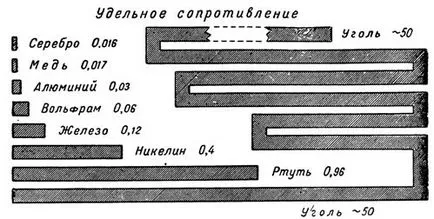

Ellenállás különböző vezetékek függ az anyag, amelyből készültek. Jellemzésére villamos ellenállása különböző anyagok bevezette az úgynevezett ellenállás.
Például, a fajlagos ellenállása a réz egyenlő 0,017 m. E. Rézvezető hossza 1 m és 1 mm2 egy ellenállása 0,017 ohm. A fajlagos ellenállás alumínium egyenlő 0,03, a fajlagos ellenállása a vas - 0,12, a fajlagos ellenállása a konstantán - 0,48, ellenállás nikróm - 1-1,1.
Ellenállás a vezetőszegmensek egyenesen arányos a hosszával, t. E. A hosszabb a vezeték, annál nagyobb a villamos ellenállása.
Ellenállás a vezetőszegmensek fordítottan arányos a keresztmetszetével, t. E., A vastagabb vezetéket, a kisebb az ellenállás, és fordítva, minél vékonyabb a vezeték, annál nagyobb az ellenállása.
Hogy jobban megértsük ezt a kapcsolatot, elképzelni két pár közlekedő edények, és egy pár hajók összekötő cső vékony, és a többi - vastag. Nyilvánvaló, ha vízzel töltött az egyik tartályt (mindegyik pár) a folyosón egy másik edénybe a vastag cső történni sokkal gyorsabb, mint a finom, T. E. Tolstaya cső lenne minimális ellenállást a víz áramlását. Hasonlóképpen, egy elektromos áram könnyebben át a vastag huzal, mint egy vékony, t. E. Az első hogy kevesebb ellenállása, mint a második.
A villamos ellenállás a vezeték egyenlő a ellenállása az anyag, amelyből a vezető anyaga szorozni a vezetékhossz és elosztjuk a keresztmetszeti területe a vezeték területen.
ahol - R - Vezetékellenállás ohm, l - hossza a vezeték méterben, S - vezeték keresztmetszeti területe mm 2.
A keresztmetszeti területe A forduló vezeték a következőképpen számítjuk ki:
ahol π - állandó egyenlő 3,14; d - a vezető átmérője.
És így meghatározott hossza vezető:
Ez a képlet segítségével határozzuk meg, a hossza a karmester, a fajlagos ellenállás és keresztmetszete, ha valaki ismeri a többi szereplő mennyiségeket egyenletben.
Ha szükség van, hogy meghatározza a keresztmetszeti területe a vezeték, a képlet vezet a következő formában:
Átalakítása ugyanazt a formulát és megoldása az egyenletnek képest r, megtaláljuk a fajlagos ellenállása a karmester:
Az utolsó formula már használni azokban az esetekben, ahol az ismert ellenállás és a méretei a karmester, és az anyagi ismeretlen, sőt, azt nehéz meghatározni megjelenésű. Ebből a célból meg kell határozni a fajlagos ellenállás a vezető, és a táblázat segítségével, olyan anyagot találni, amely ilyen ellenállása.
A másik ok érintő ellenállása vezetékek, a hőmérséklet.
Azt találtuk, hogy a hőmérséklet növelésével az ellenállást a fémhuzalok növeli, és együtt csökken. Ez a növekedés vagy csökkenés a vezeték ellenállása tiszta fémek közel azonos, és egyenlő átlagosan 0,4% per 1 ° C-on A ellenállása folyadék vezetékek és a hőmérséklet növelésével a szenet csökken.
Szupravezetés. .. Azaz, csökkentik az ellenállást a fémek nullára megy végbe egy hatalmas negatív hőmérséklet - 273 ° C-on nevezett abszolút nulla. A hőmérséklet az abszolút nulla, mint a fém-atomok is fagyasztható a helyén, teljesen megakadályozza a mozgását elektronok.
