Driver for LED feladat, választás, kapcsolat rendszerek

Elterjedt LED eredményezett tömegtermelése tápegységek számukra. Ezek a blokkok vannak úgynevezett járművezetők. A fő jellemzője az, hogy képesek stabilan fenntartani egy megadott kimeneti áram. Más szóval, egy vezető LED (LED) - a jelenlegi forrás ételüket.

kinevezés

Mivel a LED - félvezető elemek, a fő jellemzője, amely meghatározza a fényerő a fény nem a feszültség és az áram. Ők garantáltan dolgoztak a szükséges óraszám vezető - ez stabilizálja a jelenlegi keresztül a LED-sor. Akkor használja az alacsony fogyasztású fénykibocsátó diódák és vezető nélkül, ebben az esetben a szerepe végzi ellenállással.

kérelem

Meghajtót használjuk, mint a LED 220V, valamint a forrás DC 9-36 V Az első használnak világítás helyiségek LED lámpák és szalagok, az utóbbi sokkal gyakoribb a gépkocsik, kerékpár lámpák, hordozható lámpák stb

működési elve

Mint már említettük, a vezető - egy áramforrás. A különbségek a feszültségforrás az alábbiakban mutatjuk be.

feszültségforrás termel a kimenetén feszültség, ideális esetben független a terhelést.

Például, ha csatlakozik egy feszültségforráshoz 12, 40 ellenálláson Ohm, áram fog át 300 mA.

Ha két ellenállás párhuzamos, a teljes áram eléri a 600 mA azonos feszültségen.

A vezető is támogatja a kimenetén a jelenleg adott. A feszültség ebben az esetben lehet változtatni.

Csatlakoztassa az azonos ohm 40 vezetőire 300 mA.

A sofőr létrehoz egy feszültségesést az ellenálláson 12 V

Ha két ellenállások párhuzamosan, a jelenlegi továbbra is 300 mA, és a feszültség 6:

Így a vezető képes, hogy tökéletes terhelés névleges áram, függetlenül a feszültségesés. Azaz, a LED feszültségesés 2 V és 300 mA égeti olyan fényes, mint a LED feszültsége 3 V és 300 mA.

Főbb jellemzők

A kiválasztás során figyelembe kell venni a három fő paraméterei: a kimeneti feszültség, áram és az energiafogyasztás a terhelést.

A kimeneti feszültsége a vezető több tényezőtől függ:

A feszültségesés a LED;
A LED-ek száma;
kapcsolódási mód.

Kimeneti áramerősség a vezető által meghatározott jellemzői LED függ az alábbi paraméterekkel:

Teljesítmény LED-ek befolyásolja az aktuális által fogyasztott őket, ami befolyásolhatják a kívánt fényerőt. A vezető biztosítania kell számukra a jelenlegi.

terhelhetőség függ:

hatalom minden LED;
számuk;
színét.

Általában tudjuk számítani az energiafogyasztás, mint a

ahol PLED - LED-es

N - száma csatlakoztatott LED-ek.

A maximális kapacitás a járművezető nem lehet kevesebb.

Érdemes megjegyezni, hogy a stabil működését a vezetőt és megakadályozza annak kudarc teret biztosít legalább 20-30%. Ez azt jelenti, hogy meg kell felelniük az alábbi összefüggést:

ahol Pmax - maximális kapacitás a vezető.

Amellett, hogy erő és a LED-ek száma, terheléshez is függ a színük. LED különböző színű különböző feszültségesés azonos áramot. Például a piros LED CREE XP-E egy 1,9-2,4 feszültségesés a jelenlegi 350 mA. Az átlagos fogyasztás erejüket ily módon mintegy 750 mW.

Az XP-E zöld csepp 3,3-3,9 V ugyanabban az aktuális, az átlagos teljesítmény eléri a körülbelül 1,25 watt. Azaz, a sofőr számára tervezett 10 watt, táplálható vagy piros LED-ek 12-13 vagy 7-8 zöld.

Hogyan válasszuk ki a driver LED-ek. Módszerek összekötő LED

Tegyük fel, hogy van 6 LED feszültségesés 2 V és 300 mA. Csatlakoztassa őket különböző módokon, és minden esetben szükség van egy vezető speciális paraméterekkel:

Következetesen. Ezzel a módszerrel a kapcsolat szükséges driver 12 V és 300 mA. A módszer előnye, hogy az egész áramkör ugyanazt az áramot, és a LED-ek világítanak meg ugyanazon fényerő. A hátránya az, hogy ahhoz, hogy csatlakoztassa a nagy számú LED van egy vezető, nagyon magas feszültség.
Párhuzamos. Van már elég vezetők 6, de a jelenlegi fogyasztás kb 2-szer nagyobb, mint a sorozatban kapcsolatot. Hátrány: áram folyik az egyes láncokban, eltérnek kissé, mert a spread paramétereinek LED, így az egyik szál fog ragyogni fényesebben másik.
Következetesen kettő. Szükség van egy vezető, mint a második esetben. fényerő lesz sokkal egyenletesebb, de van egy nagy hátránya: ha bekapcsolja a készüléket minden pár LED jellemzői miatt terjedésének egyik nyithat a másik előtt, és menj át rajta áram, 2-szer nagyobb, mint a névleges. A legtöbb jelenlegi LED tervezték ilyen rövid dob, de ez a módszer a legkevésbé előnyös.

Összefogás így párhuzamosan 3 vagy több LED elfogadhatatlan, mivel ez lehet menni rajtuk túl sok energiát, ennek eredményeképpen ők nem fognak gyorsan.

Figyeljük meg, hogy minden esetben a vezető teljesítménye 3,6 W, és független a terhelés kapcsolata.

Ezért jobb, ha választani a járművezető a LED-ek a szakaszában a vásárlás az utóbbi, korábban meghatározott bekötési rajz. Ha a LED-ek maguk első vásárlás, majd válassza ki azt a meghajtót, ez kihívást, mert valószínű, hogy meg fogja találni azt a tápegységet, amely képes ezt a munkát a LED-ek száma, amelyek szerepelnek egy adott rendszer kicsi.

Y jelentése lineáris kimeneti áram generátor. Ez egy kimeneti áramerősség stabilizálódása instabil bemeneti feszültség; ahol kiigazítás simán végbemegy, anélkül hogy magas frekvenciájú elektromágneses interferenciát. Ezek egyszerű és olcsó, de az alacsony hatékonyság (kevesebb mint 80%) korlátozza az alkalmazásukat az alacsony fogyasztású LED-ek és a szalagok.

Pulzáló olyan készülékek, amelyek létre egy sor kimenetén nagyfrekvenciás áram impulzusok.

Jellemzően ezek elve alapján működnek az impulzusszélesség-modulációt (PWM), azaz az átlagos kimeneti áram aránya határozza meg az impulzusszélesség arra az időszakra, ismétlés (ez az érték az úgynevezett kitöltési tényező).

A fenti ábra azt mutatja elvének PWM vezetők: az impulzus frekvencia állandó, hanem változik a kitöltési tényező 10% és 80%. Ez ahhoz vezet, hogy a változás átlagos értéke lep kimeneti áram.

Az ilyen vezetők elterjedt, köszönhetően a kompakt és nagy hatékonyságú (95%). A fő hátrány az, nagyobb, mint a lineáris elektromágneses interferencia.

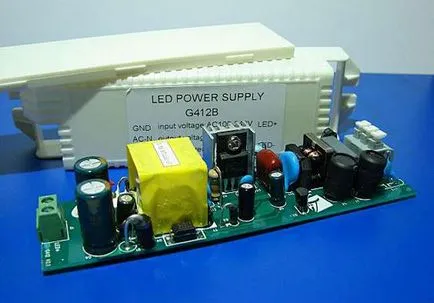

LED-meghajtó 220

Felvétele a hálózatban 220 állnak mind a lineáris és a pulzust. Vannak vezetők egy galvanikus leválasztás a hálózatról, és nélküle. A fő előnye az első nagy hatékonyság, a megbízhatóság és a biztonság.

Anélkül, galvanikus elválasztás általában olcsóbb, de kevésbé megbízható, és szükség csatlakoztatásakor körültekintően járjon, mert van egy áramütés.

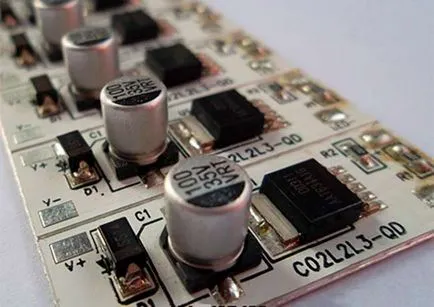

kínai vezetők

A kereslet a LED meghajtók hozzájárul tömegtermelés Kínában. Ezek az eszközök impulzus áramforrások, általában 350-700 mA, mivel gyakran nincs burkolat.

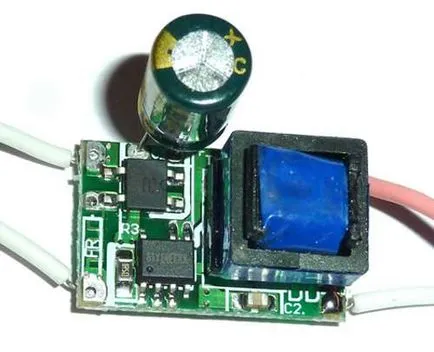

Kínai vezető 3W LED

A fő előnye - az alacsony ár és a rendelkezésre álló elektromos szigetelés. Hátrányok:

alacsony megbízhatóságú használata miatt az olcsó áramköri megoldások;
hiánya túlmelegedés elleni védelem és rezgések a hálózatban;
a magas szintű interferenciát;
Magas szintű pulzálás a kimeneten;
törékenységét.

élettartam

Jellemzően a vezető élettartama kevesebb, mint az optikai alkatrészek - gyártó kínál garancia 30.000 üzemóra. Ez annak köszönhető, hogy olyan tényezőket, mint:

instabilitása a hálózati feszültség;
hőmérséklet-különbség;
páratartalom;
Járművezető terhelését.

A leggyengébb láncszem a LED meghajtó vannak simító kondenzátorok, amelyek hajlamosak az elektrolit párolgás, különösen a magas páratartalom és instabil tápegység. Ennek eredményeként, a bordás kimenetén a vezető megnő, ami hátrányosan befolyásolja a működését a LED-ek.

meghajtó áramkörök (IC) a LED-ek

Sok gyártó készít speciális meghajtó chip. Vegyünk néhány közülük.

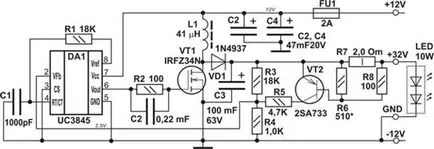

ON Semiconductor UC3845 - impulzus vezetőnek egy kimeneti áram az 1A. meghajtó áramkör LED 10w ezen chip felsorolva.

Supertex HV9910 - nagyon gyakori chip impulzus vezető. A kimeneti áram nem haladja meg a 10 mA van elektromos szigetelés.

Egyszerű jelenlegi meghajtó chip kerül bemutatásra.

Texas Instruments UCC28810. Hálózati kapcsoló vezető lehetősége van, hogy szervezzen egy galvanikus leválasztás. A kimeneti áram 750 mA.

A készülék elvén működik a rezonancia típusú átalakító Buck Converter, vagyis a funkció fenntartása a kívánt aktuális részben tulajdonítható a rezonáns áramkör formájában egy L1 tekercs és a D1 dióda Schottky (tipikus reakcióvázlat szemlélteti). Van is egy lehetőség, hogy állítsa be a kapcsolási frekvencia kiválasztás RON ellenállással.

Maxim MAX16800 - lineáris chip működik alacsony feszültségek, így lehetséges, hogy egy vezető 12 voltot. Kimeneti áram - 350 mA, így lehet használni, mint egy hálózati meghajtó erőteljes LED zseblámpa, stb Lehetőség van a tompítás. Tipikus a rendszert és szerkezetet az alábbiakban mutatjuk be.

következtetés

LED-ek sokkal igényesebb, hogy a tápegység, mint más fényforrások. Így például a jelenlegi 20% -ot meghaladó a fénycsövek nem von maga után komoly degradáció a LED élettartama csökken több alkalommal. Ezért, válassza ki a vezető számára LED legyen különösen óvatos.
