Digitális multiméter manuális mérése áramerősség és feszültség, ellenőrzése - mérőerőt teszter
Rendszereket kiforrasztó berendezés csatlakozó kábelek a kereskedelemben használt!
Rövid használati utasítását egy multiméter.
A grafikus útmutatás a mérési feszültség, áram, a példa ellenőrzése akkumulátorok multiméter - Tester:
Constant (DCV vagy V =) és AC (ACV vagy V
) Feszültség: 2V, 20V, 200V, 800V.
Áram (mA): 2 mA, 20 mA, 200mA, 10A.
Feszültség mérés: (postoyanke) - multiméter bal
Jelenlegi mérés (méter jobbra) korábban tolerálták multiméter szonda pozícióját ADC - egy slot a jogot arra, hogy a bal oldalon, az üzemmód kapcsolót - a képen

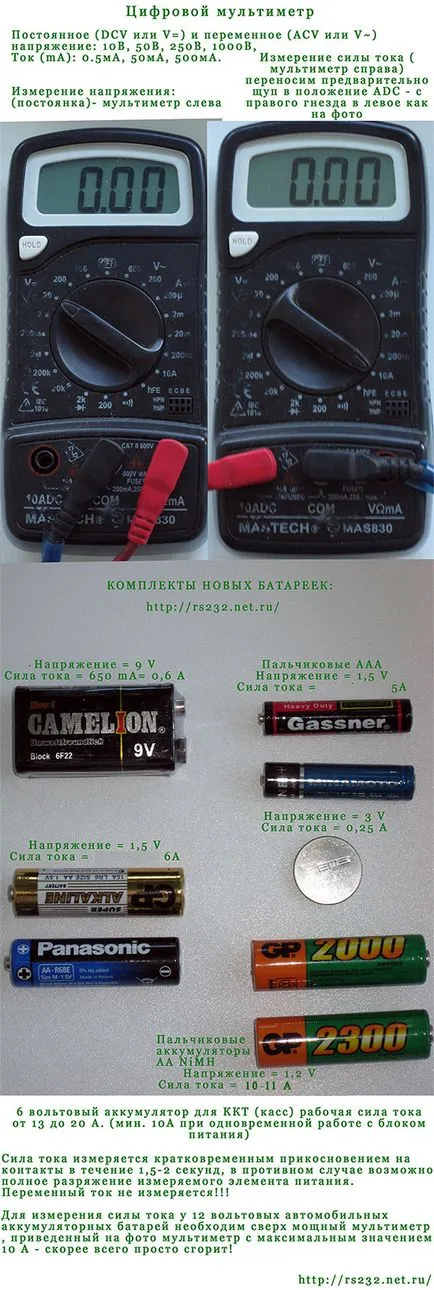

A fenti képen látható a mért értékek a normál digitális multiméter - üzemi feszültség és áramerősség az új elemek és az akkumulátorok szükséges a normál működéséhez a berendezés - kamerák (AAA akkumulátorok, AA) maguk multiméterek - akkumulátor Kroon, rendszer számítógépes alaplap - akkumulátor tablettát.
6 V-os akkumulátor számára CCV (bankok) üzemi áramerősség 13 20 A. (min. 10A során egyidejű működése tápegységgel)
A jelenlegi erőssége mérik röviden érintve az érintkezőket 1,5-2 másodperc alatt, különben lehetséges, hogy teljesen lemeríteni az akkumulátort mérni.
Figyelmeztetés. Váltakozó áram - a konnektorok - nem mérik.
Ami még áram mérésére a 12 V-os autó akkumulátorok szükség fölött - nagy multiméter a képen látható multiméter maximális értéke 10A - talán csak éget!
Continuity kábel, lánc, és ellenőrzése Didov izzók - Continuity tester (leggyakoribb műveletek az eszköz használata).
Hogy ellenőrizze a vezetéket - lánc szakítógépet fordította folytonosság üzemmódba - a fotó ikonra a test közepe enyhén jobbra az alján - a pontok formájában és néhány záró skobochek. A próbák peretykal szükség esetén a feszültség mérési mód, azaz a beszorult a jobb oldali rekeszből méter.
Miután, ahol a záróelem a multiméter szondát a szonda lesz hallható nyikorgó teszter. Így tudjuk ellenőrizni, hogy kábelt áramkört szünetek - nincs kapcsolat.
Ha a hiba próbák - minden ilyen vezetékek nem hall peep - így a vezetékes, ahol sérült - és ez nem vezeti az elektromos jel.
Folytonosság, mint egy egyszerű és egyidejűleg érintse hasznos dolog, amely lehetővé teszi az elemi vagy megszünteti a hiányosságokat a lánc vagy szűk hibaelhárítás a komplex berendezések.
Általában a mérő - a legegyszerűbb és legkényelmesebb eszköz ellenőrzése vezetékek, kábelek, izzók, biztosítékok, elektromos. áramkörök és más bonyolultabb eszköz elemekre.
érvényességi ellenőrzése akkumulátort - akkumulátor kapacitás mérése multiméterrel a legegyszerűbb kiszámításához nem fut az akkumulátort - akkumulátor. Magától értetődik, hogy a mérés a hagyományos multiméterrel nem elég pontos. De helyes tájolása mindig segít.
Általános szabály, hogy az új akkumulátor - Ni-MH akkumulátor biztosítania kell legalább 11 amper.
My Canon PowerShot (amelynek a tápegység 3,15 V - 2 amper) fut 2 AA elem AA, nem indult már 5-6 A, egy elemmel.
Ie működési tartománya a berendezés igényes 7-12 A Ni-MH akkumulátor mért az árammérő a lezárás. Amikor 4,5 A. Canon PowerShot egyenletes kisülés kijelző és a kamera kikapcsol, ha egy pár lövést.
Természetesen, mint már említettük - a mérés jelentős hiba, amint az a zárlati áram nagymértékben meghatározza pontosan ellenállás árammérő (árammérő sönt és szondák). Ellenállás szondák 80 cm hosszúságú lehet körülbelül 0,06 ohm 0,5 mm2 érkeresztmetszet.
Canon PowerShot dolgozó két AA elemmel, általában fogyaszt 800 mA.
De amikor a - munka keresőként lencsét kiterjesztése, a fókuszáló áramfelvétel nő 2-szer, és összege 1,2-1,4 A.
Továbbá, a fogyasztás készenléti állapotban, ismét lesüllyed arra a szintre, akár 800 mA.
Ie például a modell a kamera lencséje el kell kezdeni, majd tiltsa le a fényképezőgép keresőjében, és lő ki, mint most szükség, mint a jó öreg szovjet fotikom - a kukucskáló. A fogyatékkal keresőben felszabadítással majdnem - három vagy négy, hogy növelje a felvételek számát. Mivel a kibocsátás a zár és a rekord egy flash kártya fogyasztani nem sok, összehasonlítva a munka kereső - Monitor.
NiMH (nikkel-fémhidrid) akkumulátorok
NiMH (nikkel-fémhidrid) elemet az alaktényező SC (átmérő 22 mm, magasság 43 mm), amelynek kapacitása 3000 mA / h.
Akárcsak a NiCd akkumulátorok töltés közben NiMH hőmérséklete ne haladja meg a 45 fokot. Ugyancsak nem szabad hirtelen hőmérséklet-változások.
NiMH akkumulátorok, valamint a félelem elég erős feltöltődhet. Ezért nem tudnak táplálni a kis áram a töltés befejeződött ( „csepptöltés” módban).
Ezért az akkumulátor töltése azonnal el kell távolítani a töltő után azonnal a töltés befejeződött.
NiMH akkumulátorokat kész, szükség esetén a töltő ismét közvetlenül egy fél óra használat. Ez lehetővé teszi, hogy max-Momo használja az akkumulátort.
Hogyan és mennyit kell tölteni NiMH akkumulátorok?
Gyakran felmerül a kérdés, hogy mennyi NiMH akkumulátorok - a válasz egyszerű, ezek terhelik, mint általában, egy feszültség 1,5 V töltő, hálózati
Elem AA = 160-185 mA (100-200 mA)
Akkumulátor AAA = 60-75 mA
Következésképpen vesszük az adott kapacitású nikkel-metál-hidrid akkumulátor és a töltő áram elosztjuk a töltőt (írva a töltő). Kapunk az időt.
2100 mAh / 185 mA = 11,5 h
(Tizenegy és fél óra)
Megfejteni a feliratokat az akkumulátor és a töltő:
Elemes: mah- a „mA óránként”, a mértékegység a kapacitás,
A töltő: anya- egy milliamp mértékegységet el. áram. Ezek ma kell adni a töltőt az akkumulátorhoz.
Ie kiderül, hogy az átlagos töltési idő Ni-MH egyenlő - 9 -16 óráig.
Minél nagyobb a töltőáram, annál gyorsabb az akkumulátorok töltése. De van egy hátránya - a gyors töltés első, nedozaryazhaet másrészt akkumulátorok gyorsan kiürül a rendszert.
Az akkumulátor kapacitása általában sima = 55 Ah (Amper / óra). Ie akkumulátor
Ez fut 55 órán árammal 1 amper vagy fordítva megpróbálja kiadni 55A / h - biztosítja áramerősség 55 amper egy órán át.
Ha a feszültség 10,5 V - ilyen potenciális különbség a telep kapcsain tekinthető teljesen kimerült.
Normál sebesség 100 perc alatt, amely idő alatt a gépkocsi akkumulátora képes működni a generátor nélkül
Amperórákat minden akkumulátorok általában ugyanaz, de a jelenlegi eltérő módon, a termelők hozott címkék 460-610 A!
Elméletileg, egy nagy folyó jelzi egy kis belső ellenállása technológiai tökéletesség, de a gyakorlatban ezek a számok tartják meglehetősen ritka.
Ah - olyan díjat, amely kiterjed az egész keresztmetszetében egy órán jelenlétében azt egy áram 1 amper.
Akkumulátor gyártók, mint általában, feltünteti értékét vagy mAh (mAh), vagy Wh (Wh). Átcsoportosítási mAh Wh kell tudni a feszültség értéke feszültségben és Képletkifejezések
Watts = V * erősítők
Az akkumulátor feszültsége szorozva az amperóra get Watts
Akkumulátor = 55a / h * 12V = 650 wattos
NiMH akkumulátor = 2.1a / h * 1.2V = 2,52 watt
Rövid háttér információ nyílt forrásokból a formátum elemek:
Akkumulátor "Crown" (szintén 6F22 (só), 6LR61 (alkáli), PP3, E-Block, 9V tégla Battery) - méretű elemet. A név abból a márka termelt a Szovjetunióban szén-mangán elemeket ekkora „korona VT”.
Elem AA (szintén: R6, 316, A316, a Mignon Mert a hétköznapi nyelvben „ujj”) - az egyik legnépszerűbb méretű galvanikus elemek (akkumulátorok) és akkumulátorokat. Névleges feszültség - 1,5 V-os akkumulátor, 1,2 V - a nikkel-kadmium és 1,55 ezüst-cink elemek.
Lehetséges értékek a kapacitás
Cink-szén (só) akkumulátor: 150-550 mAh.
Alkáli elem: 1700-3000 mAh.
Nikkel-kadmium elemek: 650-1000 mAh-s.
Nikkel-fém-hidrid akkumulátor: 1400-3000 mAh.
AAA (még: R03, 286, Micro, köznyelven "Mizinchikovaya") - méret elemeket és akkumulátorokat. A köznapi beszéd gyakran nevezik „mizinchikovymi” vagy „minipalchikovymi”
Tipikus Kapacitás mangán elemeket - 500mAch, alkáli elem - 1250 mAh akkumulátor. Tipikus akkumulátor kapacitása E szabvány - 300-1100 mAh.
Sorozat csatlakozás:
Amikor összekötő-vezeték jelenlegi erőssége minden részében az áramkör ugyanaz: I = I1 = I2
A teljes feszültség az áramkörben sorba kapcsolat vagy a feszültséget a pólusok a jelenlegi forrás összege feszültségek egyes részeinek az áramkör: U = U1 + U2
Párhuzamos kapcsolás:
A jelenlegi az egyenes része a lánc az összege az áramok az egyes erősáramú vezetékkel párhuzamosan kapcsolt: I = I1 + I2
A feszültség áramkör részeit AB és a végeit az összes párhuzamosan kapcsolt vezetékek ugyanaz: U = U1 = U2
