Csavarkompresszor berendezések és működési elve

Kompresszorok, csavaros osztályába tartoznak forgó berendezések. A működési elve az ilyen eszközök alapul a forgatás a két rotor. akiket a csavarokat. Az első példány adták vissza 1934-ben, a svéd Eliot Liskholnom. Mivel a találmány számos változáson ment keresztül, de a működési elv ugyanaz marad.

A mai napig, csavaros gép szinte teljesen felváltotta más típusú kompresszorok mobil állomások, tengeri hűtőszekrények, az élelmiszer, üveg, vegyipar és más iparágakban.

előnyök

Csavarkompresszorok úgy tervezték, hogy a teljesítmény és az élettartam alacsony fogyasztású motorok nőtt, és az energiafogyasztás a felére csökken. Az előnye az ilyen típusú berendezések kompakt, nem túl megterhelő súly, a megbízhatóság, a tartósság.

Csavar nem igényelnek folyamatos szolgáltatás, amint hosszú ideig használható offline. Ők gyorsan telepíthető saját keretek nélkül speciálisan felszerelt pince, minimálisan rezeg működik.

Csavaros típusú vannak ellátva zajszigetelő burkolatok, csendesebb mások. A boltokban tárolja őket a legkényelmesebb körülmények között az emberek számára.

A legtöbb képviselői leírt osztály fel van szerelve digitális vezérlő fórumon. Ennek köszönhetően könnyen változtatni a nyomást programozási folyamat ciklus időzítő, beállíthatja az energiafogyasztást. akkor távolról műveleteket végeznek.

A fő előnyök kell jegyezni, alacsony olaj fogyasztás. 1 m3 körülbelül 2-3 mg kenőanyagot, amely többször kisebb, mint a dugattyú módosítások. Ez a mutató fontos a minőség a levegő jön ki. Csőkötegtisztító építési munkálatok mások, ezért nincs szükség további szűrőket lehet alkalmazni akkor is, pneumatikus gépek.

Léghűtés elve kiküszöböli annak szükségességét, hogy egy olyan rendszer kiépítését a keringetett víz, és lehetővé teszi az a hő a második kompresszor (például fűtési növények).

A történet a kompresszorok egyik gyártó a szakmai

A készülék működési elve és

Sűrített levegő és gáz kénytelenek működni komplex rendszerek teljesítményének pneumatikus munkahengerek, szelepek és egyéb mechanizmusok. Csavarkompresszor részt konvertáló elektromos energiát egy gáz-levegő push.

összetevői

Bármely modell csavarkompresszor magában foglalja az alapvető adatai:

Légszűrő - Air beszívódik a készüléket, akkor megtisztítja. Található a bemeneti szelep.
Szívószelep - szabályozza az átadás a készülék tétlen.

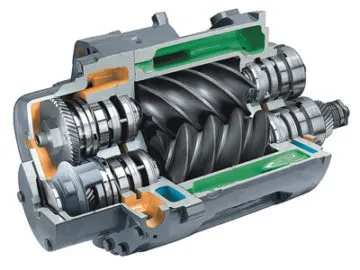

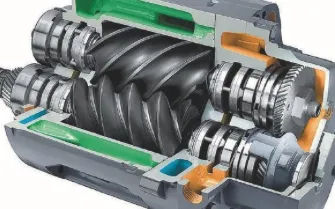

A fő csigás blokk - jelentése két rotor homorú és domború alakú, elrendezve egymással párhuzamosan.
Villanymotor - fut, és támogatja a mozgás a csavar pár.
Szíjhajtás - párok a forgórész a motor rendelkezik forgás, támogatja sebességgel.
olajleválasztó - egy tartály falán, amelyben a levegő elválasztjuk az olajtól.
Szűrés és az olajhűtő - termel tisztító, hűtő-kenőanyag olaj, mielőtt a megjelenése, hogy a forgórész rekeszbe.
Termosztát - biztosítja a motor optimális hőmérséklet. Amikor az alacsony fűtőolaj áthalad ki hűtés, folyamatának felgyorsítása.
Csővezetékek - egy olyan rendszer átviteli és a vegyület levegő osztályok, olajok, és ezek keverékei.
Biztonsági szeleppel és nyomás kapcsolók - védi a motort a károsodástól. Triggerelt jelentős túlbecsléséhez a nyomás a szeparátorban, megakadályozva kimeneti egység meghibásodása.
vezérlőegység - a rendszer megjeleníti és áramköri lapok, az elektronikus tuning, ellenőrző berendezés paramétereit.
Fan - segíti a levegő a kerítésen belül, egyidejűleg hűti a motort elemekkel.
Vége hűtő - hozza a sűrített levegőt az optimális hőmérséklet kiadása előtt a kompresszort.

működési elve

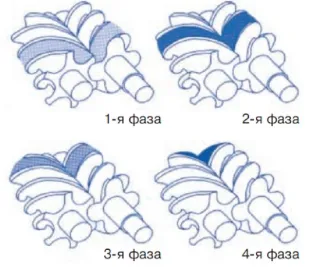

A rotorok forognak egymás felé elvének megfelelően nyilatkozatokat. Mozgalom a csavar levegőt szív át a bemeneti szűrőt. A légáram áthalad a tisztítási, keverési olajjal hűtés. Az így kapott elegy belép a rendszerbe folytatásával a csavart rúd. Továbbá, a szeparátor elválasztja az olajat a levegő, az utóbbi emelkedik ki a kompresszort a fogyasztó berendezések.

Így a művelet csavart csinál minden szükséges folyamat levegő nélkül egyéb beavatkozás.

üzemmódok

A csavarkompresszor, számos lehetséges hatásmechanizmusok speciális funkciók:

Kezdve vagy Start - elindítja a motoros berendezés, optimalizálja a terhelést a hálózatról. Aktiválható egy gomb megnyomásával, néhány percig halad működését. Ez elhagyható, ha a kapacitás a kompresszor minimális, és biztosított a közvetlen indítás.
Work - fokozza a nyomást a maximumát, majd kapcsolja a relét működtet üresjáratban.
Idle - jellemzi forgó rotorok, folyamatos működése a motort. Ebben az időben, a gázt hajtunk át a készüléket, hűtött levegő tömegeket. Arra szolgál, hogy megakadályozza meghibásodások, várva az optimális teljesítmény, előkészíti, hogy állítsa le a kompresszort.
Várakozás - után jön tétlen, amíg a nyomás bélyegző lett a minimumra csökkentették. Az időtartam függ a levegő kilépő sebesség. Követve követheti folytatása a relék.
Stop - a készülék működik.
Vészleállítása (Alarm stop) - Motor sürgős külön gomb megállás nélkül köztes rendszerek mint az üresjárat.

Típusú csavarkompresszor

Csavarkompresszor design nagyszámú módosítást. Ők vannak osztva több okból.

A kamra töltését

Olajjal töltött - alacsony zajszintű modellek, amelyekben a rotorok cselekvési folyamatot lágyítja olajbefecskendezés. Megkövetelése elválasztó rendszer.
Bezmaslovye préselési vagy száraz - ne használjon olajkenés üregek kitöltésére. Alkalmas élelmiszerek, gyógyszerészeti, mikrobiológiai előállításához elektronikus eszközök.

Egy összenyomható közeg

Air - csak levegő.
Gáz - tömörített ammónia, oxigén, hidrogén, de nem a levegőt.
Multi - felváltva használja a gáz és a levegő.
Mnogosluzhebnye - ugyanakkor használhatja többféle gáz.

Belt - nyomaték révén a biztonsági öv és a motor között forgórész egységet.
Direkt - közötti kapcsolatot egy pár csavart és a motor megy keresztül egy speciális csatlakozóval, mint a megtakarítás a villamos energia.

Diesel vagy önálló - újratöltésre. Szabadföldi használatra megfelelő.
Electric - Melyik a hálózatról.

Nyomás tömörítési arány

Alacsony - 1 MN / m2.
Közepes - 10 MN / m2.
Nagy - több mint 10 MN / m2.

Az előny a váltás csavarkompresszorok

Dugattyús és centrifugális berendezések, sok cég költözött a csavar, ami megmagyarázza a jelenséget a megbízhatóság az utóbbi. Az előny áll több tényező.

Kiadások összesített

Magukat csavar fajták drágábbak, mint a többiek. Árkülönbség a dugattyú modell lesz akár 40% nem támogatja a rotor. Ugyanakkor, a berendezések beszerzését is magában foglalja mennyiségű szerelési szolgáltatások. Ebben a tekintetben, alternáló módosításokat veszít, mert sokkal több mozgástere van, nehéz, szükség alapot a szereléshez. Számlálás összes kiadás mutat egyértelmű előnye van spirális kiviteli alakok.

Karbantartás és javítás

Csavar típusú nincs dugattyúk, gyűrűk, hüvelyek, szelepek és egyéb alkatrészek kopásnak van kitéve. Így a karbantartás szükségességét kevésbé gyakori, és ütemezett karbantartás olcsóbb.

villamosenergia-

Függetlenül attól, hogy a tervezési típus rotor modell kiváló teljesítményt alacsony abszorptivitású áram. A megfelelő ellátást, akkor eltarthat akár 20 évig fizeti ki az energiaköltségeket több alkalommal. Összehasonlításképpen, a sűrítési dugattyú egységek azonos térfogatú levegőt alkalmazunk kétszer annyi energiát.

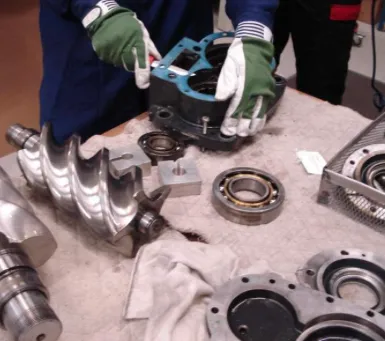

Javítás és fenntartása

Rotációs kompresszorok igényes szempontjából „élőhely”.

Ezek nem szánt területek fagypont alatti hőmérséklet és az erős por igényel rutin olajcsere, szűrők Clean-Out, figyelemmel kíséri állapotát a hálózatból. Nem jelenti azt, a telepítés további olaj tisztítási rendszerek vevők.

Az ilyen berendezés nem igényel állandó jelenléte egy ember közelében, ki lehet kapcsolni függetlenül a baleset esetén, a csúcs fűtés vagy hálózati hiba. Azt a lehetőséget, egy elektronikus vezérlőegység. A program engedélyezett a beállítások dolgozni akár néhány héttel. Maximális termelékenység nem kíséri a túlzott kiadások technikai és humán erőforrások.

Javítás keresztül történik szolgáltató központok.

modell áttekintése

EKOMAK DMD40C7. kapacitás modell 3000 voltos, melynek kapacitása akár 450 l / min. Ez egy szíjhajtás, háromfázisú működését. Képes létrehozni és fenntartani egy nyomás megegyezik 7 bar. Bíróság átlagos súlya - 180 kg. A kompakt méret a felek - 75, 72 és 52 cm átlagára kiskereskedelmi -. 220 ezer rubel.
Alup SCK 5-10 200. Csavarkompresszor övvel meghajtót. Teljesítmény - 4 kW, - 470 l / min. Vevő térfogata 200 liter. Maximális fejlett nyomás - 10 bar. Beépítés szerény tömeg - 105 kg. Ez felszerelt kerekek a könnyű mozgás. Alacsony zaj. Alkalmas pnevmooburodovaniya és elektromos szerszámok. Azt fedelet. Az átlagár - 160 ezer rubel ..
Kompresszor Alup LARGO 30-8. nagyteljesítményű osztály képviselője (akár 30 kW). Azzal jellemezve, a termelékenység 4500 liter / perc, a nyomás 8 bar, közvetlen meghajtású, az önteszt funkció, független szellőztetés olaj rekeszbe. Ajánlott az ipari létesítmények és a nagy munka mennyiségére. Ez egy súlya 540 kg, kerekek mozgásának megkönnyítése. Az átlagos költsége - 500 ezer rubel.

Air kompresszorok - nem a legolcsóbb megoldás vásárolni, de méltó versenytársa más típusú teljesítményt.

Ők sokkal kedvezőbb összesített karbantartási költségek, az energia, a javítás, a működési és képesek igazolni az ára vége előtt a működési időszak. Nagy mennyiségű működésének forgó típusú berendezés - gazdaságilag ésszerű megoldás.
