Csatlakozó a főzőlap

Elhatároztam példája munkájuk megmutatni, hogyan kell csatlakoztatni a főzőlap. Sokan szeretnék, hogy csináld magad, legyen számukra egy fotó utasítást.

Egy példa arra szolgálnak, hogy csatlakoztassa a főzőlapot Bosch. Csatlakozni fog a lakás a hálózati 220-240 V, egy dugós csatlakozó - dugó és aljzat 32 A.

Azonnal Figyelmeztetem, a villamosenergia lehet tréfálni, az egyik hiba válhat hatalmas problémák, és nem csak a pénz. Ezért, ha nem vagyunk biztosak a saját képességei és tudása, akkor nem kell csinálni - bízza ezt a munkát a szakemberek.

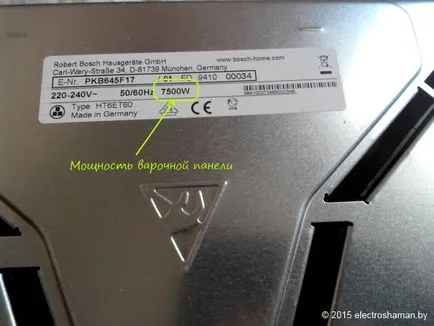

Meg kell érteni, hogy a hálózati a főzőlap egyenlővé, hogy az elektromos teljesítmény szintet, a panel mindig csatlakozik csak a távvezeték elektromos tűzhelyek.

Ez mindig egy külön vonalat, amely részben a réz kábel - 6 mm-es 2 egyfázisú hálózat és nem kevesebb, mint 2,5 mm-2 háromfázisú. A vonal gondosan kell védeni szivárgó áram RCD vagy dif.avtomata. Általában ezt a sort helyezze a készüléket a 40A névleges érték, de azt javasoljuk, hogy megvédje bar gép legfeljebb 32A. A mai napig a legjobb megoldás, hogy a főzőlap vagy elektromos tűzhelyen külön eltérés. Machine C-32. Differenciál védelem kell előnyben részesíteni típusú A.

Anyagok csatlakoztatásához szükséges a főzőlap:

Huzal PVS 3x4mm2 egyfázisú teljesítmény vagy háromfázisú 4x2,5mm2 - körülbelül 2 méter
Hálózati csatlakozó (férfi) a 32A - 1 db.
Tippek NSHVI 4,0-10 - 6 db.

Felkészülés a Csatlakozás

A kapcsolódás előtt ellenőrizze a csomagolás a főzőlap.

Egyes esetekben már a csomagban kábelt, de nem egy dugó. Ha a kábel benne, győződjön meg róla, figyelni, hogy a szakasz a kábel, akkor valószínűleg nem lesz több, mint 2,5 mm 2. Egy ilyen szakasz célja a háromfázisú hálózat, valamint a hálózat 220 nem fog működni. Ha a kábel nem tartozék, azt kell megvásárolni függetlenül.

Általában, ha csatlakozni PVA huzal (ajánlom "nashenskih" termelők - "Kobrinagromash", "Avtoprovod"):

Amikor egy hálózathoz való csatlakozás a 220-240 V-os (a nulla fázis +) - PVA 3x4 (3 huzalok keresztmetszetű 4mm 2)
Amikor egy hálózathoz való csatlakozás 380-400 voltos (két nulla-fázisú +) - PVA 4x2,5 (4 huzalok keresztmetszetű 2,5 mm 2)
Amikor egy hálózathoz való csatlakozás a 380-400 V-os (három zéró-fázisú +) - PVA 5x2,5 (4 huzalok keresztmetszetű 2,5 mm 2)

A mi esetünkben, a lakás használja PVA 3x4mm 2

A hossza a csatlakozó kábel úgy kell megválasztani, hogy elegendő szabad kapcsolatot (nélkül feszültséget) a termináloktól a főzőlap konnektorba. A legtöbb esetben 1,5-2 méter vezetéket.

Ahhoz, hogy csatlakoznak az elektromos csatlakozó és a panel terminálok, PVA kell vágni mindkét oldalán körülbelül 12-15 cm. A magokat a vezetékek lecsupaszított 10 mm.

Mivel PVA egy szálból álló huzal, majd jobb érintkezést a sztrippelt huzal peremezve hüvelyek (például NSHVI 4,0-10). Krimpelő kell használni egy speciális eszköz - krimpelő fogó. Tömörítése fogóval - nem megengedett (a rossz hullámosság).

Ellenőrizze, milyen jól Krimpelő a vezetéket, ez nagyon egyszerű. Csak próbálja meg eltávolítani a hüvely. Egy jó hullámosság, akkor nem valószínű, hogy értem.

Ahhoz, hogy csatlakoztassa a "főzési", hogy az egyfázisú ellátási (220-240 V-os) használjuk három-tűs belső végrehajtó (Bylectrica, art.RS32-006) és plug 32 A (Bylectrica, nincs. V32-001).

Óvatosan faragni a kábelt, hogy ne sértse meg a vezetékek. Belül a tartalék csatlakozó vezeték hossza nagyjából ugyanaz, mint látható a képen. Huzal szalag és a hullámosság hüvelyek.

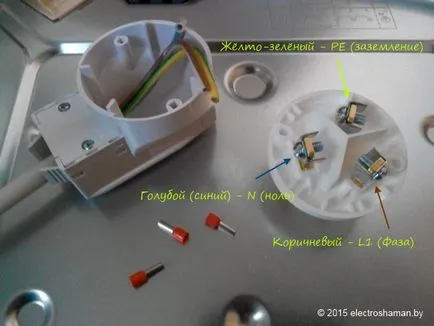

meg kell tanulni, mielőtt csatlakoztatja a dugó foglalatba milyen lesz fázisban (balra vagy jobbra). Erre azért van szükség ahhoz, hogy a színkód szabályokat. Az én esetemben, a fázis kapcsolatok akkor és jobb dugók kapcsolatba lép fázisban. Ahhoz, hogy ezt a Connect Huzal barna vagy barna csík. Felső érintkező földelés (a régi házak - semleges), sárga-zöld vezeték csatlakozik hozzá. A fennmaradó huzal kék vagy kék csíkot, össze van kötve a bal oldali pin - ez nulla.

A jobb érintkezés vezeték végén csatlakozik a bal oldalon a rögzítő csavart, megakadályozza extrudálás magokat a hegy alatt.

Tartsa a csavarokat (legyen óvatos, ne használja túlzott erő, az ilyen egységek könnyen csík a szálak).
Megfeszíti a kábelt egészen külső burok alatt volt mechanizmus létrehozása.
Biztonságosan rögzítse a kábelt.

Reakcióvázlat főzőlap kapcsolatot

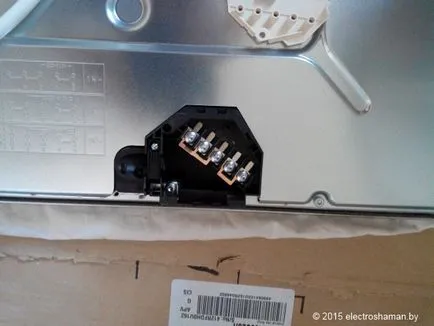

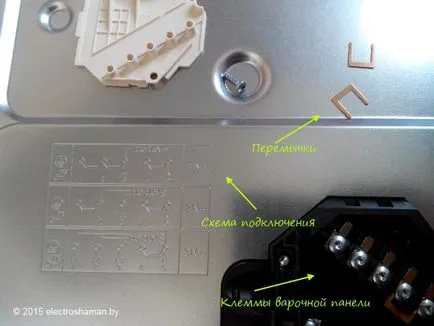

A kapocsléc a főzőlap, mindig legyen a réz csatlakozó. Azok megfelelő helyzetben a pólusok között kell figyelni, hogy az a rendszer, amely mellett található a vezérlőhöz. A diagram azt mutatja, nem csak az, hogyan kell rendezni a blúz, de akkor is, ha csatlakozni egy vezeték.

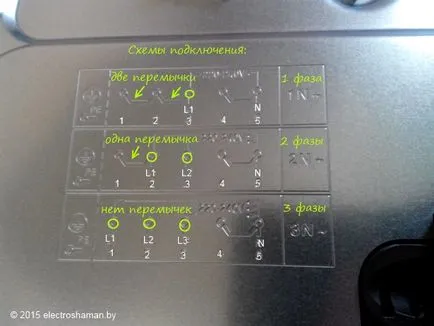

A képen látható, számos csatlakozási függően a hálózati feszültséget. Ahhoz, hogy csatlakozzon egy hálózathoz 220-240 V, tényleges legfelső diagram.

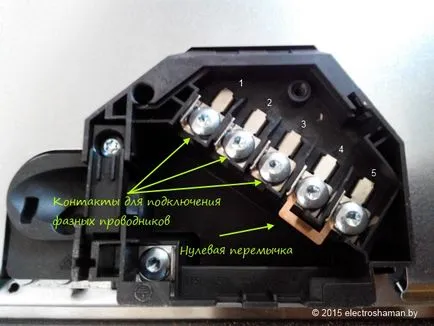

Minden terminálok a főzőlap és a csatlakozási ábrák az erre kijelölt, közülük szabvány: 1 - L1, 2 - L2, 3 - L3, 4 és 5 - N.

Ha csatlakozni live a vezetékeket a főzőlapon, szükségünk lesz egy csavarhúzó, „csillag”. Szoktam használni erre a célra csavarhúzó megfelelő fúvókát.

Ahhoz, hogy csatlakozzon egy feszültség 220-240 V, telepíteni jumper - az egyik a pólusok között 1 - 2, a második érintkezők közötti 2 - 3.

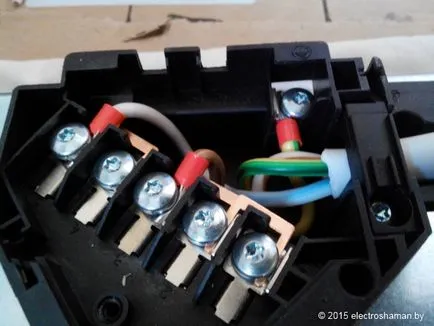

Most csatlakoztassa a kábelt a terminálok a főzőlap, megfelelően a fenti sémát. Az alábbiakban egy példa arra, hogy egy kapcsolat kell végezni az IEC 60173 STB.

Color Coding:
Sárga-zöld - PE (föld)
Kék (kék) - N (nulla)
Brown - L (Phase)

Fontos, hogy kösse a csatlakozó kábel, tartsa a hossza a földkábelt (sárga-zöld), valamivel több mások. Ez biztosítja, hogy még a túlzott feszültség kábel (például sérült kábeltartóra vagy nem volt torz), a védővezető jöjjön ki az utóbbi, és így lehetséges teljesíteni a védelmi szerepet.

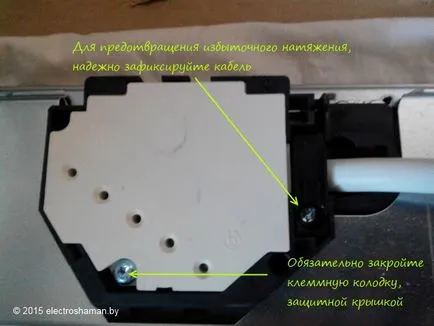

Ahhoz, hogy védi a kábelt a feszültség, győződjön meg arról, hogy rögzítse biztonságosan rögzítve. A kábelt ne csússzon ki a bilincset. Ellenkező esetben húzza meg a rögzítő csavart.

A főzőlap készen áll csatlakozni a hálózathoz.

Csatlakozó a főzőlapot az elektromos hálózathoz

Itt érkezünk el a végső és legfontosabb szakasz - ellenőrzi munkájukat. Annak érdekében, hogy a különböző bajok előtt dugja a dugót a konnektorba, húzza ki a sort a kapcsolószekrény. Csatlakoztatása után a dugókat, kapcsolja a megszakítót vissza.

Minden ellenőrzés magában foglalja az összes égők teljesítményen kb 3 perc. Ez az idő elegendő ahhoz, hogy a hibákat kapcsolatban, vagy bármilyen hiba.
