15. lecke csapatok osztódnak és egyesülnek a vonallánc AutoCAD.

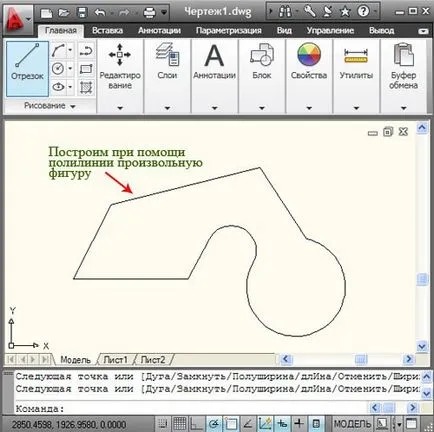

Amikor dolgozik AutoCAD vonalláncok, gyakran szükséges, hogy átalakítása olyan csoport szegmensek és ívek, az azt alkotó. Erre a célra SZÉTVET parancs (_explode). hogy ezt a parancsot. Először össze egy vonallánc egy egyedi alakját.

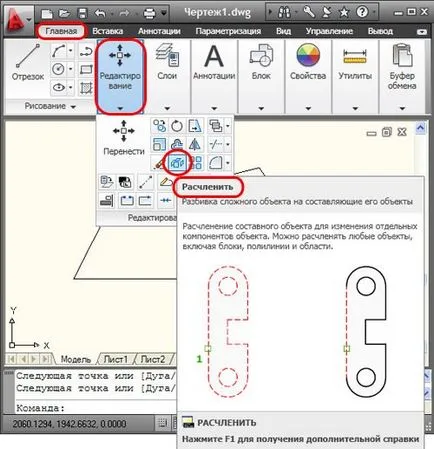

Most, a „Home” a panel „Edit” válassza ki a parancsot „Explode”. Ez az opció lehet nevezni a felső menüben az „Edit” fülre. vagy a parancssorba írja SZÉTVET (_explode).

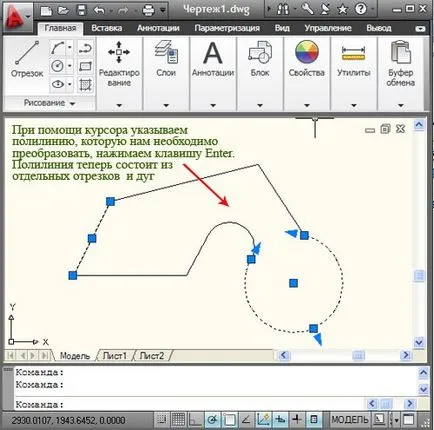

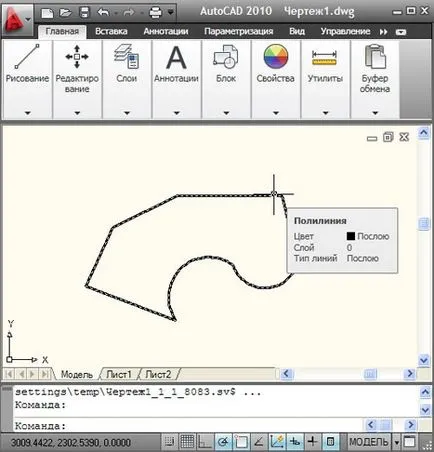

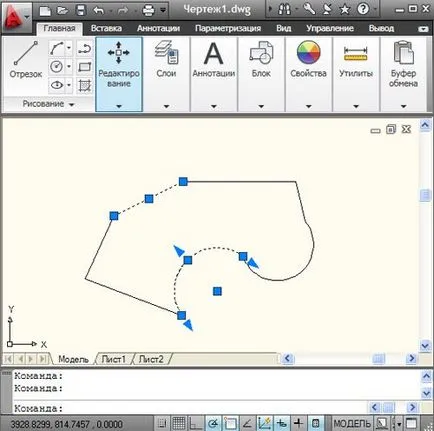

Használja a kurzor jelzi, vonallánc, hogy meg kell átalakítani, nyomja meg az Enter billentyűt. Így érhető el a kívánt eredményt, a vonallánc most áll az egyes vonalak és ívek.

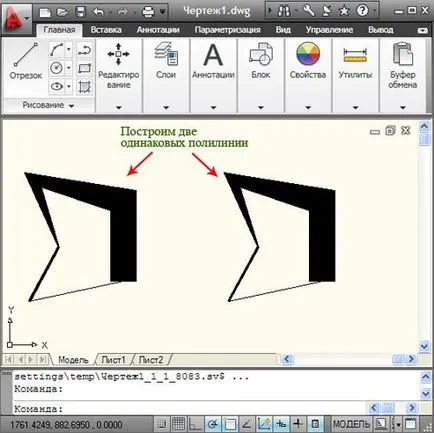

Tartsuk szem előtt, hogy a veszteség tájékoztatás a szélessége, mivel az így vonalak és ívek nem lehet nem nulla szélességű végzésekor boncolás műtét. Mi konstrukció két azonos vonallánc.

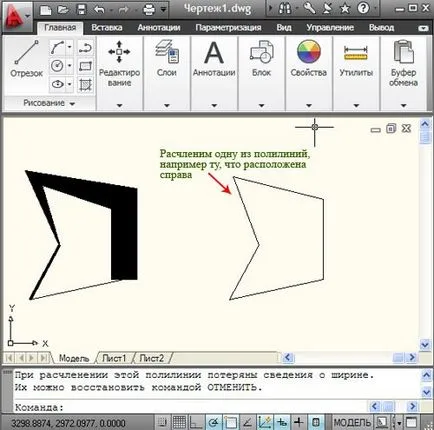

Feldarabol egyikük, mint például az egyik, hogy a jobb oldalon, az eredmény az, amit látsz az alábbi képen.
Szintén a rendszerben lehetőség van, hogy összekapcsolják a vonallánc korábban létrehozott, összekapcsolt, vonalak és ívek. Erre a célra Pedit parancs (_pedit). hogy ezt a parancsot. Először építünk létrehozott objektum több primitívek - vonalak és ívek.

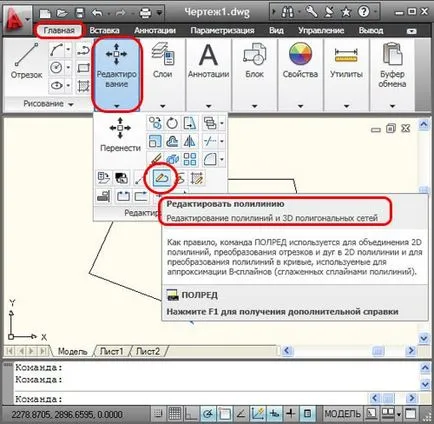

Most, a „Home” a panel „Edit” kiválasztásához parancs „Edit vonallánc”. Ez az opció lehet nevezni a felső menüben az „Edit” fülre. vagy telefonos VLEDIT (_pedit) a parancssorban.

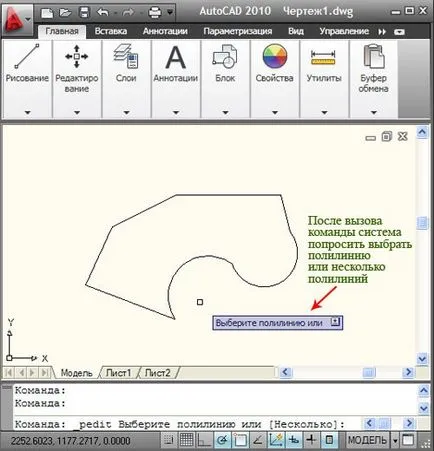

Felhívása után a parancsot, a rendszer kéri, hogy válasszon egy vonallánc, vagy több.

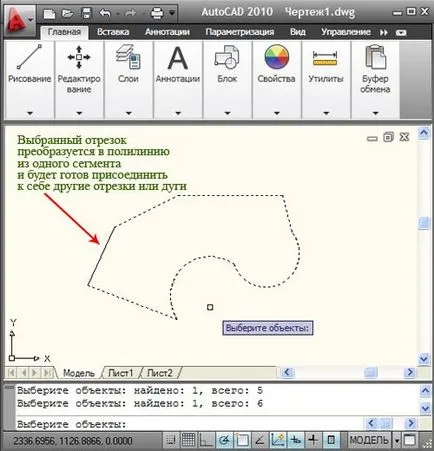

Amikor használja a kurzort Válassza ki az első objektumot, akkor megkérdezi, hogy „hogy ez egy vonallánc?<Д>.. „Push a gombot, vagy D típusú (Y), akkor nyomja meg az Enter kiválasztott szegmens alakítjuk vonalláncot egy szegmens és kész lesz csatolja önmagához vagy más szegmenseiben az ív követi kérelmet ..:
Az angol változat a program:
Adjon meg egy opciót a [Close / be / Widfh / szerkesztése vertex / Fit / Görbe / Decurve / Llype gen / Vissza]:

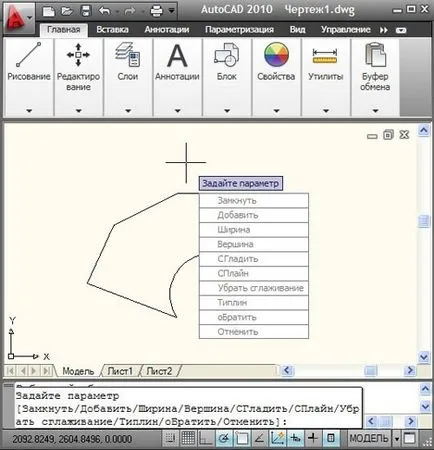

Ha hozzá szeretne adni egy egyenes vagy ívelt, válassza az „Add” vagy D típusú (J). Most, hogy a kurzor, válasszuk ki a kívánt objektumokat tartalmazza a vonallánc, nyomja meg az Entert. AutoCAD majd ismételje meg a kérést, állítsa be a [Zamknut / Dobavit / Shirina / Vershina / SGladit / SPlayn / Ubrat sglazhivnie / Tiplin / Otmenit]:
A teljes építési ismét nyomja meg az Enter billentyűt. A végén megkaptuk a kívánt eredményt, a primitívek együtt és lesz egy vonallánc.
Ennél amíg valamennyi megfelel a következő leckét.
