CNC gépgyártás fa alapú Arduino

Anyagok és eszközök gyártására:

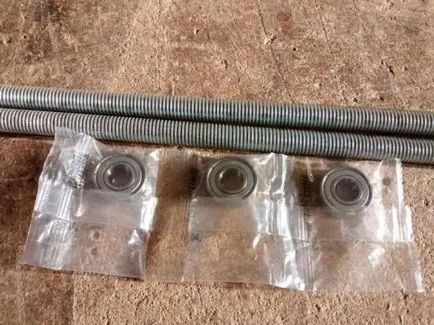

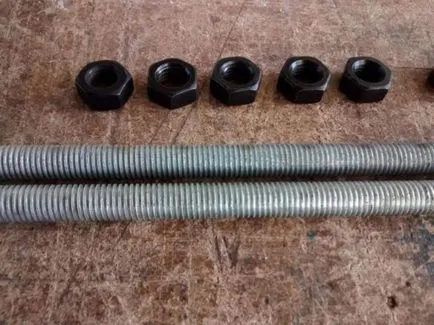

- menetes tengelyek;
- lemez;
- csavarok és anyák;
- golyóscsapágy;

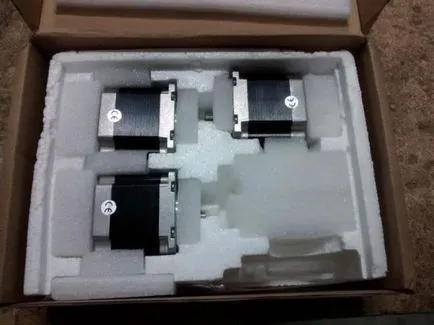

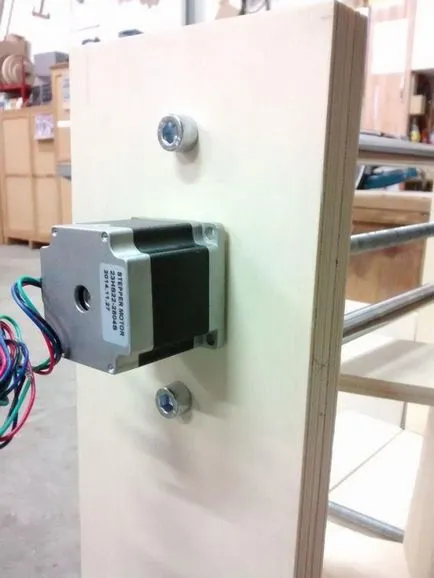

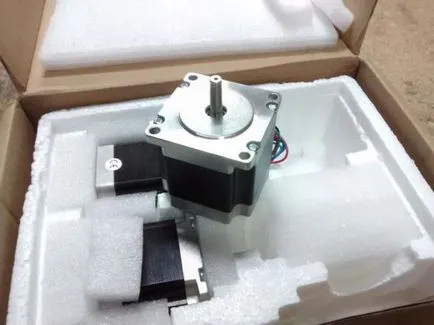

- Nema típusú léptetőmotort 23;

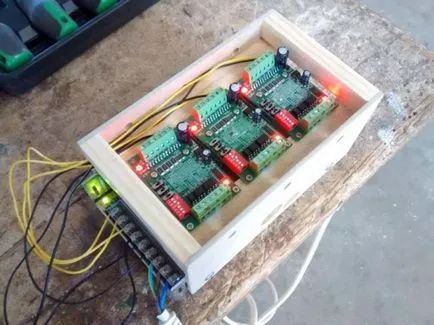

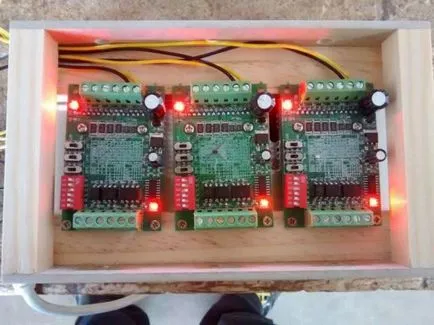

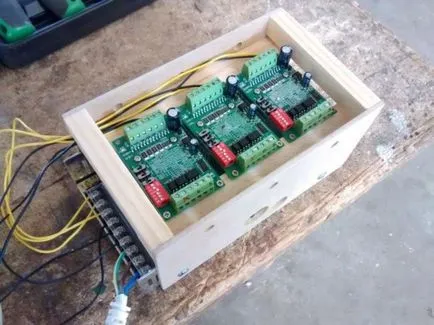

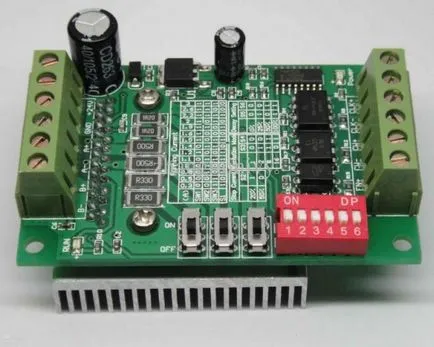

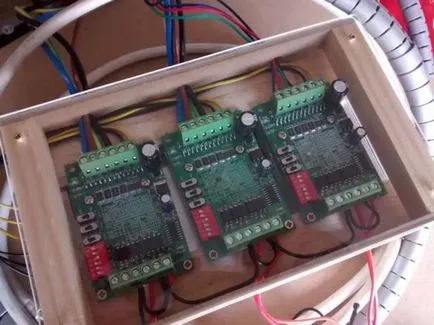

- A léptetőmotorok szüksége TB6560 driver;

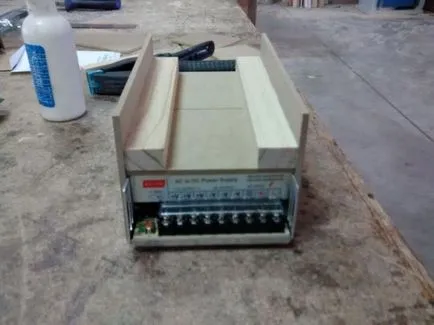

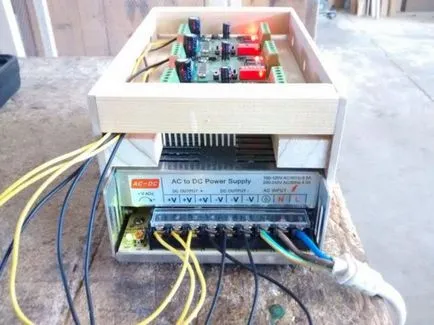

- hajtott telepítést 24 V 15 A;
- Arduino UNO R3;
- fém hüvely, és a hüvely a nejlon (beszerezhető a Kaprolon vagy politetrafluoretilén);
- vezetékek.

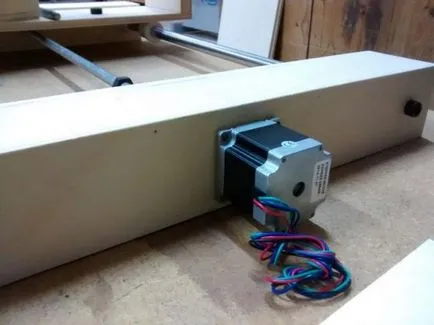

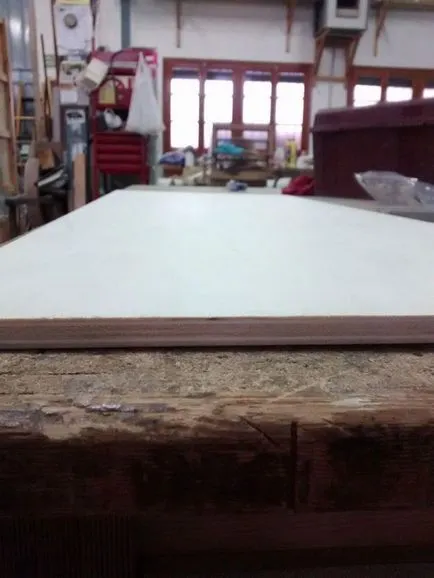

Első lépés. Így a gépalap (X-tengely)

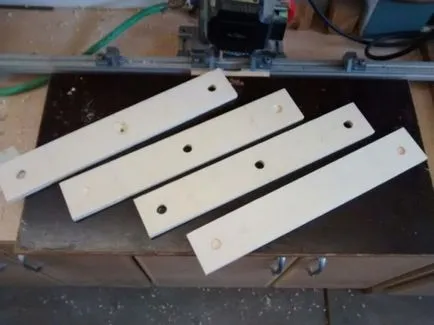

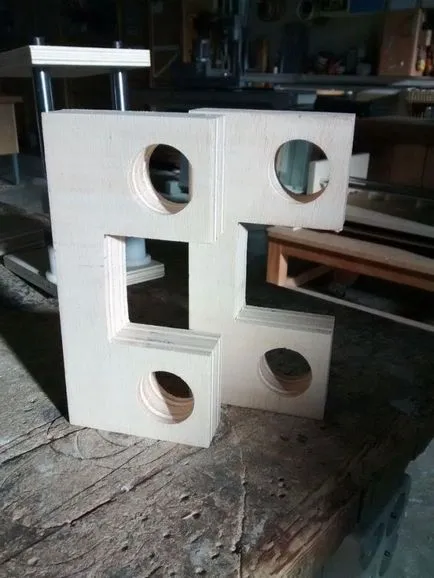

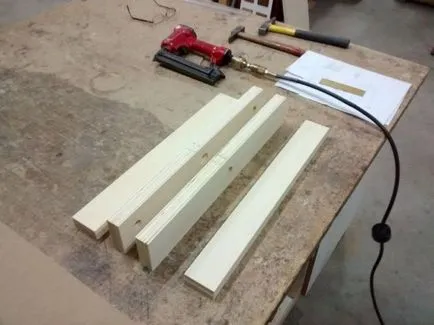

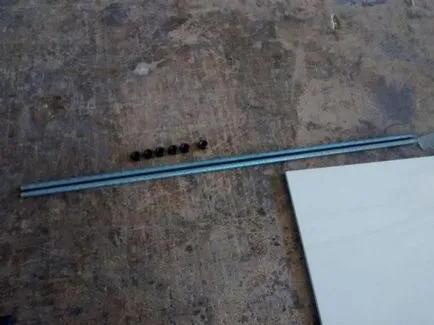

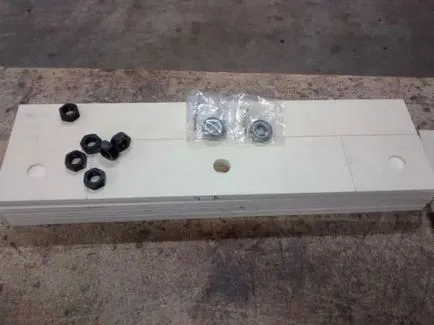

Mert gyártó bázisok eltart néhány rúd, ami kell fúrni néhány zsák és átmenő furatokat. Ezután létre fém tengelyek, szolgálnak, mint egy meghajtót az X-tengelyen

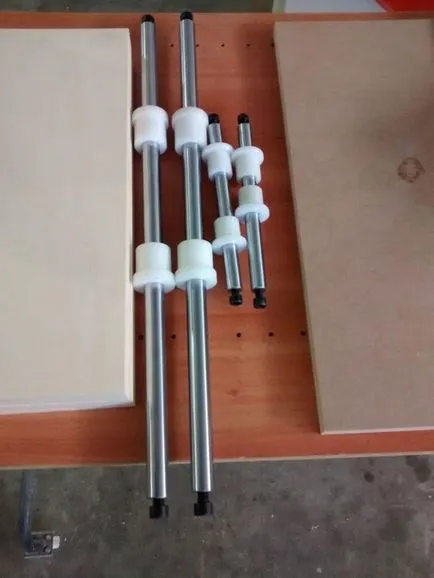

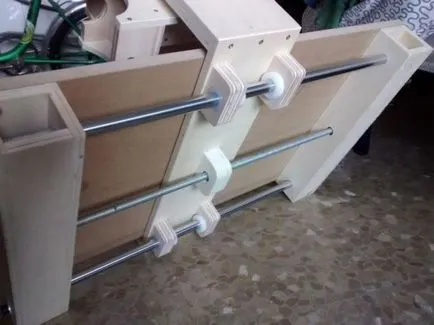

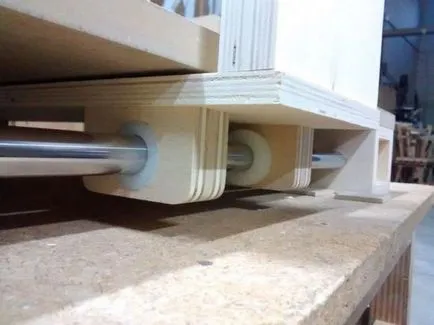

A menetes tengely központosan van elhelyezve, és a két acél tengelyre szerelt oldalirányban, mint útmutató. Amikor a menetes tengely forog, a kocsi tengely mentén mozog a menetes X. táblázatban

A bár kell lennie, vastagabb, mint a nehezebb lesz az alapja, annál megbízhatóbb lesz a gép működés közben. És ez viszont javítja a gyártási munka közben.

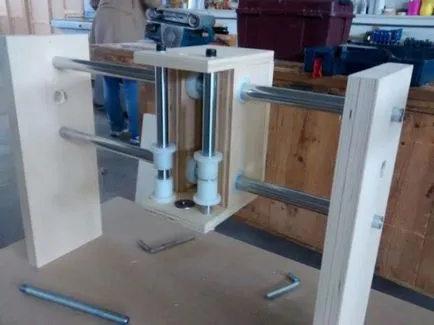

Második lépés. Készítsen Y tengely

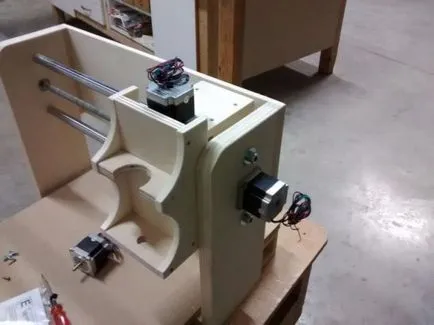

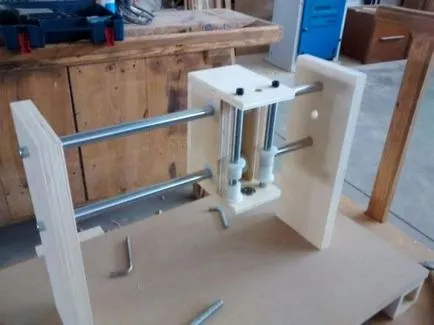

Gantry kialakítás az Y tengely keletkezik ugyanolyan módon, mint az alap portál H. rögzítve egy mozgatható asztalra, amely mozog az X tengely mentén Amint ez bekövetkezik, ez látható a képen.

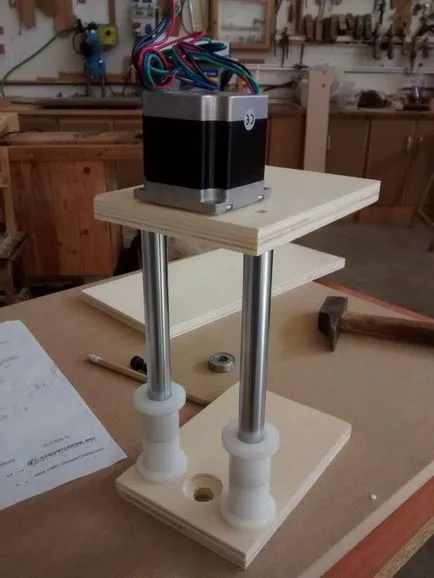

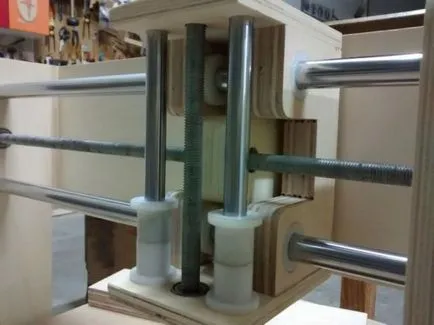

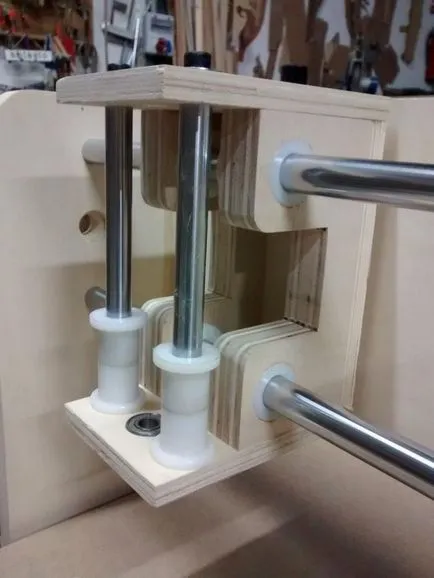

Harmadik lépés. Készítsen Z tengely

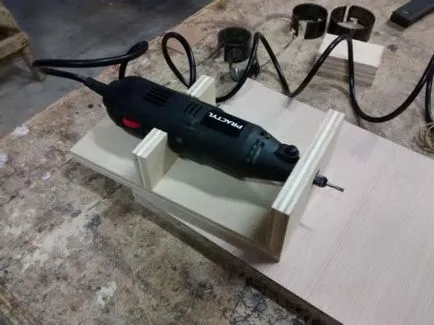

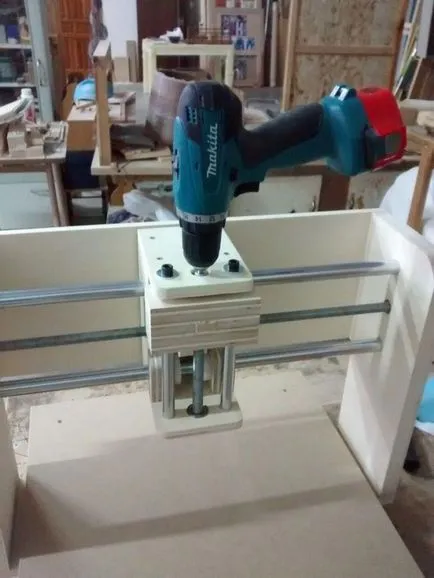

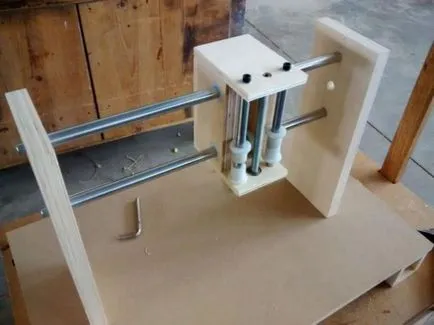

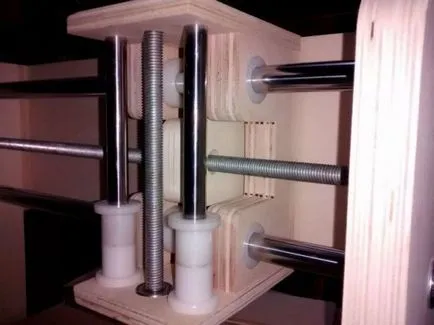

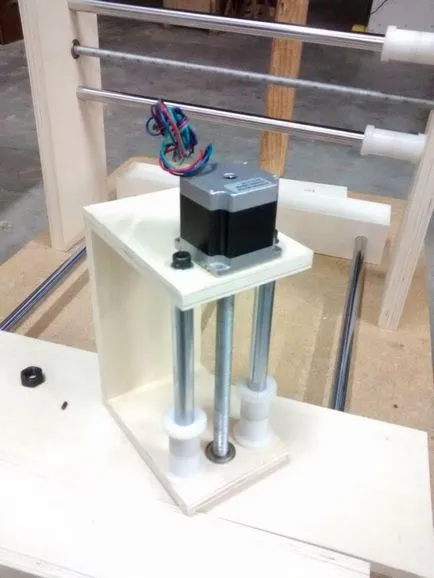

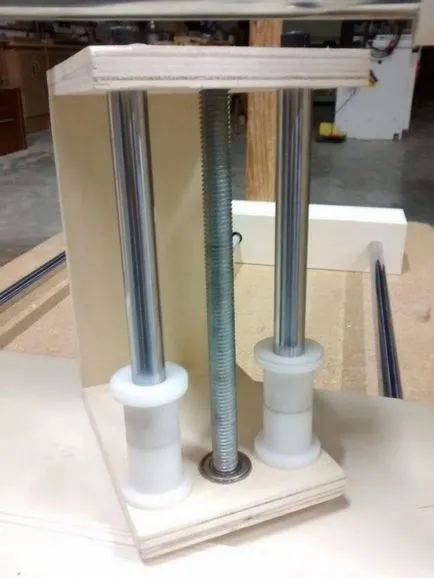

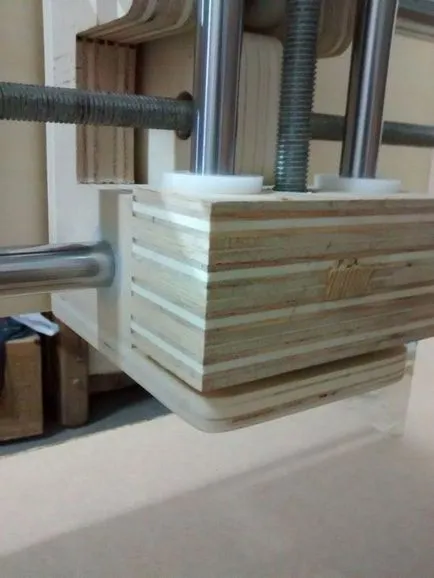

A Z-tengely jön létre, pontosan, mint az előző kettő. Köszönhetően ez a tengely, a függőleges mozgás a test, ami megkapja az eszközt.

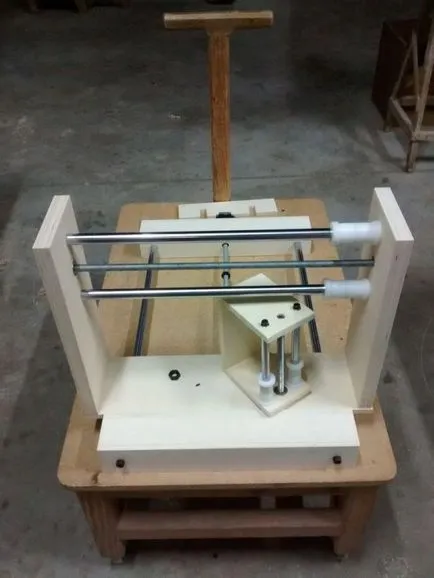

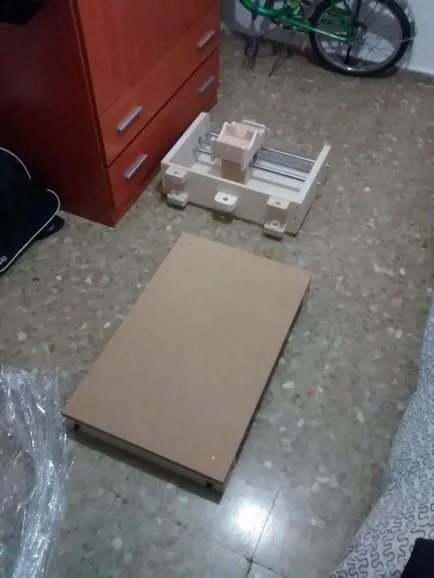

Negyedik lépés. építőipari szerelés

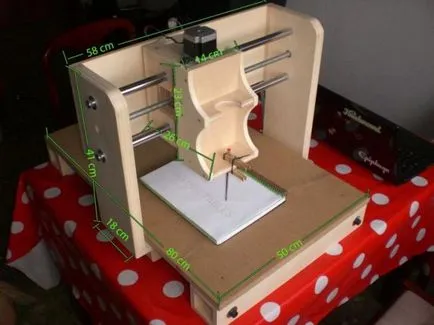

Továbbá, miután minden elemét már megtörtént, a gép lehet gyűjteni, és a folyamat nem bonyolult. A vegyületek alkalmazott elemek csavarok és anyák. gép méreteket változtatni lehet, minden attól függ, személyes igényeihez. Ha egyes elemeket, hogy elpusztítsa az összeszerelési folyamat, nem kell használni ragasztó javítani őket, akkor a legjobb, hogy egy új elemet. Ebben az esetben a szükséges merevséget az elemek is sor kerül.

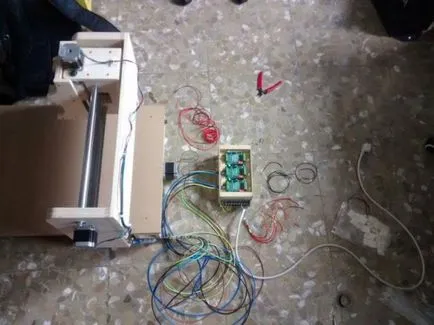

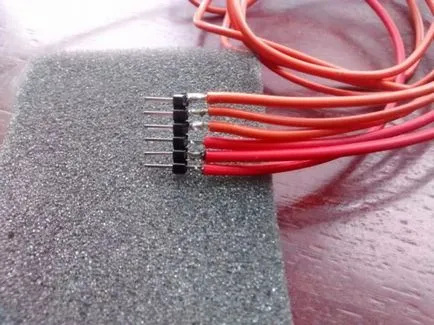

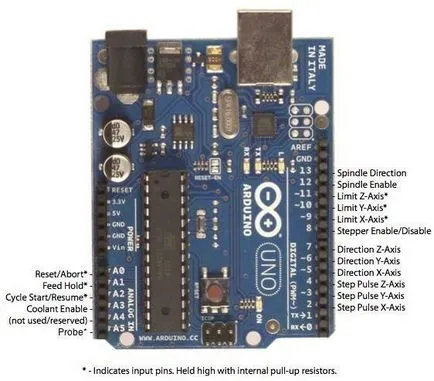

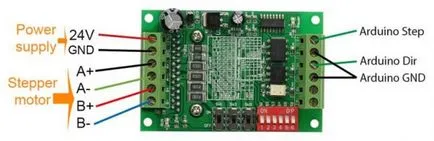

CLK + kimeneti kell csatlakoztatni pin lépés a Arduino. Kapcsolat CW + csatlakoztatni kell kenni irányba. Nos, CLK- és CW csatlakoztatni kell a pin GND. Kapcsolat HU + EN-nem használt.

Hatodik lépés. A szoftver része a készüléknek
A következő lépésben meg kell letölthető szoftver, hogy működni fog a gép. A folyamat nem nehéz, le kell töltenie kódot XLoader programot fedélzetén Arduino. Ezután meg kell nyitni GCodeSender, hogy csatlakoztassa a Arduino fórumon egy személyi számítógép. Ezt követően a testület kész, hogy ellenőrizzék a CNC gép.

Ez minden, a gép készen áll, ki lehet próbálni a gyakorlatban. Beállításához szükséges paraméterek feldolgozása az objektumot, akkor kell használni minden rajzok CAD program. Ezután a CAM program által generált kód G. E célból célszerű használni a programot MASTERCAM X7. Ez volt és a CAD és CAM.
