Class szilárdságú csavarok - GOST 7798-70, jelölés, típusok, jelölése
Kötőelemek vannak a piacon sokféle, használható egyszerű csatlakoztatását elemek különböző minták, valamint növeli a megbízhatóságot és a képesség, hogy nehéz terhek. A célra, amelyre azt tervezik, hogy használja ezeket az elemeket erősségétől függ osztálya csavarokat kell választani.
Bolt horganyzott hatlapú anyát
Annak fontosságát, hogy helyes választás a rögzítések
Csavarok által gyártott modern ipar, nagy mértékben változhat az osztályok az erő, amely elsősorban attól függ minőségű acél. hogy használták a gyártásukhoz. Ezért választotta a csavarokat megfelel egy adott osztály, meg kell azon a tényen alapul, hogy oldja meg minden problémát akarnak használni.
Például, egy könnyű elem vegyületet terheletlen kialakítás megfelelő csavarokkal az alsó szilárdsági osztálya, és biztonságossá kritikus struktúrák, működtetett alatt nagy terhelések, nagy szilárdságú cikkek szükségesek. Legjelentősebb ezek a szerkezetek a torony és bakdaru, illetve csavarok, más, mint a nagyon magas szilárdságú, vált ismertté, mint „daru”. Részletek az ilyen rögzítőket használnak összekapcsolni legkritikusabb struktúrák szabályozzák követelményeinek GOST 7817-70. Ezek a csavarok anyaga nagy szilárdságú acélok, ami szintén meghatározott előírásoknak.
Kötőelem ismert, több típusa van: csavarok, anyák, csavarok, szegecsek. Ezen termékek mindegyike rendelkezik saját célját. Mert a gyártás acél különböző szilárdsági osztályok. Ennek megfelelően a címkézési más lesz, anyák, valamint más típusú kötőelemeket.
Osztályok erőssége menetes kötőelemek
Osztályszabályok szilárdságú csavarok megfejtése elég egyszerű. Ha az első számjegy szimbólumok szorozva 100, lehetséges, hogy megtanulják a névleges szakítószilárdsága vagy hozam, az anyag szilárdságát feszültség (N / mm 2), ami megfelel a termék. Például, a szilárdsági osztályú 10.9 csavar lesz szakítószilárdsága 10 / 0,01 = 1000 N / mm2.
Megszorozva a második szám után található a 10 pont meg tudja határozni, hogy hogyan kapcsolódnak a folyáshatár (a feszültség, amely mellett az anyag kezdődik képlékeny alakváltozás), vagy egy ideiglenes ellenállás a szakítószilárdság (százalékban kifejezve). Például, a Class 9,8 csavar minimális folyáshatára 8 × 10 = 80%.
A csavar egy hengeres fej és kulcsnyílással
Hozam - ez egy terhelési érték, amely felett nem tartoznak a deformáció helyreállítása kezdete az anyagban. Kiszámításakor a terhelés, hogy hatással lesz a menetes kötőelemek, meghatározott kettős, sőt hármas biztonságát hozam.
Nagy szilárdságú csavarok, átmeneti ellenállás egyenlő vagy nagyobb, mint 800 MPa, használják nem csak a rögzítő elemei daru tervez, hanem a hídépítés a mezőgazdasági gépek gyártása, vasúti kapcsolatok és kezelésére számos egyéb feladatokat. Nagy szilárdságú csavarok 8.8 és a fenti, és a dió - 8.0 és a fenti.
Hatlapú csavar és karima
A fő acélok előállításához használt az ilyen rögzítőket a 10PP, 20KP, 10, 20, 35, 20G2R, 65G, 40H. Kötelező mechanikai tulajdonságait a nagy szilárdságú csavarok és biztosíthatunk hőkezeléssel végzett elektromos kemencében, amelyben létrehoz egy speciális védelmi médium (elkerüli széntelenítésekor acélból).
Különböző típusú csavarok készült szénacél, és a kapott terméket tartozó különböző szilárdsági osztályok. A különböző gyártási technológiák és a hőkezelés (edzés) az azonos minőségű acél kaphat csavarok tartozó különböző szilárdsági osztályok.
Vegyük például, acél 35, ahonnan a csavarokat lehet a következő szilárdsági osztályok:
- 5.6 - csavarok gyártható eszterga vagy marógép forgatásával;
- 6.6 és 6.8 - ilyen rögzítő elemek által gyártott kovácsolással technikákkal. Ezért használata fejlécek a sajtó;
- 8.8 - szilárdsági osztályok lehet elő, hogy az edzett csavarokat.
Fő minőségű acél előállítása során felhasznált csavarok

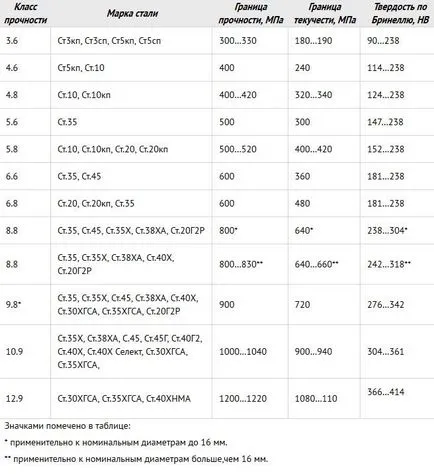

Az alábbi táblázat segítségével megtalálhatja a legnépszerűbb márka acél előállításához felhasznált kötőelemek. Ha a jellemzői az utóbbi különleges követelmények, a minőségi alapanyagból és végre más típusú acél.
- Típusú csavarok végrehajtás „U”, ami lehet működtetni hőmérséklete eléri a -40 Celsius fok. Ami fontos, az „U” betű nincs megadva kijelölését az ilyen termékek.
- Termékek végrehajtása „HL”, amely felhasználható a súlyosabb hőmérsékleti körülmények között -40 és -65 Celsius fok. Az elnevezés az ilyen termékek jelzi az osztály erejüket, amely követi a „CL” betűket.
Paramétereinek nagy szilárdságú csavarok
Az alábbi táblázat a paraméterek, amelyek megfelelnek a nagy szilárdságú csavarok. Annak érdekében, hogy a gyártás a kötőelemek még nagyobb szilárdsági jellemzőkkel, a következő típusú acél használnak: 30H3MF, 30H2AF, 30H2NMFA.
Jelölése csavart egy osztály erejüket
csavarok címkézési rendszer, amelynek értéke megtalálható asztalt, hogy melyik típusú lámpatest lesz a megközelítés, amelyet a Nemzetközi Szabványügyi Szervezet (ISO). Minden szabvány alakult ki a szovjet korszak, valamint a modern magyar szabályozás elvei alapján a rendszer.
Kötelező címkézés mint csavarok, amelynek átmérője 6 mm. A kisebb átmérőjű kötőelemek jelölés opcionális termelőtől.
A jelölés nem vonatkozik a csavarokat egy kereszt alakú vagy egyenes slot, és a termékek, hexagonális slot, és semmilyen formában fej, jelzett kötelező.
Nem kötelező címkézési is neshtampovannye csavarok, amelyek készült kivágással vagy forog. Jelölés az ilyen termékek esetében alkalmazzák csak az ügyfél által kért az ilyen termékek.
Normál helye jelölés bolt
Az a hely, amelyen a jelölést alkalmazzuk a csap vagy csavar, vagy egy oldalsó végső részének a fej. Abban az esetben, ha erre a célra kijelölt oldalán a rögzítő, a jelölést a süllyesztett jeleket. Domború jelölés magassága nem haladhatja meg:
- 0,1 mm - a csavarok és csavarok, a menet átmérője kisebb, mint 8 mm;
- 0,2 mm - a kötőelemek, a menet átmérője, amely a 8-12 mm-es;
- 0,3 mm - a csavarok és csavarok, menetes átmérője nagyobb, mint 12 mm.
GOST 7798-70 meghatározza a műszaki jellemzőit, például csavarok és azok geometriai paramétereit. GOST 7798-70 Az anyag megtalálható az alábbiakban.
Kapcsolatrendszere, különösen a menetes
- Megbízhatóság használata révén egy speciális metrikus menet profilját és sokoldalú. Számos tanulmány megerősíti, hogy ha megfelelően kiválasztott osztály szilárdságú csavarok és meghúzás ilyen csatlakozó ellenálljon a nehéz terhek, és megbízhatóan védve samootkruchivaniya.
- Fenntartsa az oldalirányú és axiális terhelések. Anyaga speciális acélból, csavarok jól ellenáll terhelés bármely irányban.
- Egyszerű összeszerelés és szétszerelés szerkezetek. Annak ellenére, hogy bizonyos idő után csavarja ki a menetes csatlakozás nehéz lehet (korrózió miatt a fém), speciális oldószerek Ehhez elég reális.
- A kis költség a munka, ami jóval a hegesztési költség. Sok tervek épülnek ma felhasználásával csavarok, mert kevesebb időt és energiát.
Meg kell jegyezni, hogy egy relatív hiánya menettel lehet tekinteni, mint egy erős igénybevétel koncentrációja a helyszínen a depresszió profil a menet is. Emiatt a csavar jelölést kell beállítani megfelelően, szoros összhangban a terhelés által tapasztalt részt. Ez csökkenti annak kockázatát egyaránt samootkruchivaniya ha laza, és megtöri az anya / menetvágás miatt extrém stressz.
Váltvaforgató csavar süllyesztett fejjel
Nem szabad elfelejteni, hogy ma aktívan használják mindenféle eszköz zár, zárral, dió és rugós alátét.
Formájának csavaros rögzítés
Ahhoz, hogy elvégzi a menetes kötés van szükség legalább két részből, amelyek közül az egyik egy külső, és a másik - belső menet. Több fajta szerkezeti szál.
Az összeillesztett részek fúrunk-lyukak, majd beillesztjük a csavart, amely meghúzásakor a másik oldalon egy anyával.
Ez a típusú csatlakozás részét anya maga végzi az elemet, ahol az előre kifúrt furatba, a menet akkor alkalmazzák, ami után egy csavar vagy menetes szerelt másik elem. Ha önmetsző csavar, fúró a lyukra nem feltétlenül része meghúzása során önmagát teszi a menet.
szegecsekkel
Az egyik végén egy csap be van csavarva a horgony rész és a második különösen alkalmas rácsavarják.
Hajtű menetes vége
Hogyan húzza, és lazítsuk meg a csavart
A legtöbb esetben meghúzásakor csavarkötések különböző minták egy háztartásban szokásos villáskulcs - arc, szentjánoskenyér és szakszervezet. Azonban ebben az esetben, hogy pontosan meghatározzák a nyomaték nehéz, ezért az ipari termelés és szervizek tapasztalt szerelők speciális nyomatékkulcsokkal vagy pneumatikus csavarhúzók, a fő előnye, amely - a lehetőséget, hogy a kívánt szigorítás szinten, attól függően, hogy milyen típusú mechanizmus.
Csavarja ki a csavart, használja ugyanazt a kulcsot, de a régi struktúrák gyakran csavarokat erősen „hogy egy erős szeretet”, hogy az anya a korrózió miatt. néhány egyszerű módon alkalmazni a biztonságos lazítás:
- a használata behatoló kenőanyag WD-40 aeroszolos típusú;
- ütögetése rozsdás csavarok kalapáccsal törni a rozsda profilja a menetes kötés;
- kis kézi indítása anyát a meghúzási irányban (néhány fokkal összesen).
