Hogy áll CCTV
A különbség az analóg és digitális fényképezőgépek
A fő különbség köztük a felhasználói oldalon. Az IP-kamera mellett kitöltő analóg kamera analóg-digitális átalakító (ADC) és Ethernet-interfésszel.
Azonos optika (objektív) és az IP-y mátrix kamerák nincs előnye a képminőség. Az előnye, hogy IP-sejtek hiánya veszteségek az átviteli közeg (kábel), mivel a módszer egy digitális jel továbbítására. A korlátozás a használata IP-kamrák egy kábel maximális hossza 90 méter csavart érpár szabványok szerint egy helyi hálózaton.
A hátránya az analóg kamerák a romlás a jel / zaj arány növelésével kábel hossza. Azaz, minél hosszabb a kábel, annál több zaj a képen. Ugyanakkor a maximális hossza a koaxiális kábel nem korlátozódik a 90 métert, és egyes modern szabványok lehet akár 1200 méter.

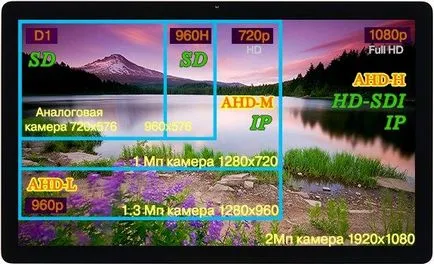

Nagy felbontású televízió
A maximálisan elérhető függőleges felbontás analóg rendszerek működnek a TV-szabványok PAL, 625 vonalak 720 kijelző elemek minden vonalon - ez, és semmi más nem jellemezhető standard színes analóg jel, kidolgozott 1966 színes televíziós rendszerekben.
Nyilvánvaló, hogy a jobb képminőség, ha analóg adásra, meg kell, hogy távol a szabályozott sugárzott jel szabványok PAL (NTSC, SECAM)!
Normál AHD - analóg jel HD
Először is - ez single-frame progressive scan jelet, azaz a AHD szabvány teljes keretek kerülnek továbbításra olyan sebességgel, 25 K / s. A számos megjelenítési elemek mentén függőlegesen emelkedett 720 sor 1280 pont adható. Ezek a változások növelték a keret időtartama 40 ms, és a felső frekvencia az analóg adására szolgáló eljárás egy televíziós jel eléri a High Definition 16,84 MHz.
Így a fogadó rész (DVR AHD) kapott jel nagyon hasonló geometriai paraméterek leképezése a már ismert digitális HD jelet, és olyan a mérete, a teljes keret, egyenlő 1280x720 pixel.
Lényegében AHD szabvány továbbfejlesztett analóg szabvány segítségével az algoritmus továbbítására fényerősség és színjelek segítségével frekvencia moduláció, amely lehetővé teszi, hogy jelet továbbítani nagyfelbontású amíg FullHD 1080p szintű tömörítés nélkül belül RG-59 típusú szabványos koaxiális kábel sávszélessége távolságon keresztül akár 500 m anélkül, hogy jelentős torzítást és veszteségeket. Más szóval, a AHD kamerák és felvevők lehet építeni egy analóg rendszer IP rendszer minősége, de anélkül, hogy bonyolult a rendszer konfigurálása.
TVI standard HikVision

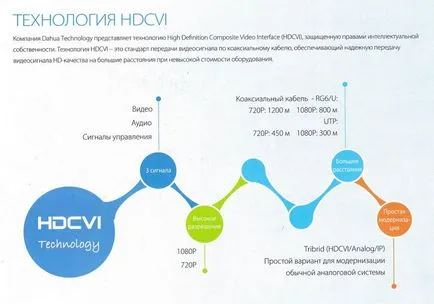

CVI Standard Dahua
Neanalogovy szabványos HD-SDI
Is olvasható: a legegyszerűbb antenna a DVB-T2
A tartomány a jelátvitel a HD-SDI rendszerek típusától függ a használt kábel. Meg kell jegyezni, hogy azáltal, hogy a természet a jelet a kamera és a menetíró készülék továbbítjuk gyakorlatilag nem romlik a minőség, és csak akkor, ha a kritikus voltát csillapítása az átviteli környezetben, csak nem értem. Ie ez vagy van, vagy nem. Megadott átviteli távolság szabvány által RG6 -100 m és RG 59-50 m.
IP rendszerek lehetővé teszik a meglévő hálózati infrastruktúra SCS, LAN. Nincs megszabva, hány megapixel. A kamera is csatlakoztatható közvetlenül a globális internet. Hátránya a késedelmes jelátvitel használata miatt az IP-hálózatok és a korlátozás a kábel maximális hossza 90 méter szerinti SCS szabványoknak.
Alacsony ár és gyors telepítését, míg az IP-alapú.
Különbségek AHD, TVI és CVI összekapcsolt
Mivel AHD szabványok, a TVI és CVI hasonló célból hoztam egy táblázatban azok főbb jellemzőit.
