Burgonya és burgonya a motoblockokhoz saját kezűleg

Ha elfoglalni egy nagy terület a helyszínen az burgonyát, majd a támogatás különféle eszközök valószínűleg nem lesz felesleges. Készítsünk burgonya és burgonya akkor saját kezét, és már készen van rajzokkal és ajánlásokat az összeszereléshez.

Ültetés és a betakarítás burgonya - kemény munka, különösen, ha a folyamat egy nagy terület. Ha már van egy egytengelyű kistraktor. lehet vásárolni, vagy hogy a saját eszközök, ezek a műveletek gépesített, ami nagyban gyorsítja a folyamatot, növeli a termelékenységet, és még a minősége gumók ültetés és a betakarítás.

Független produkciós kartofelesazhalok

Integrált burgonya kell megoldani számos problémát egyszerre:

oktatás által megkövetelt szinten barázdamélységű;
mennyiségű egységes gumók;
tömítés hornyok talaj.

Ezért, az egység több összetevőből áll: borozdoreza, klubneprovoda ás lemezeket.

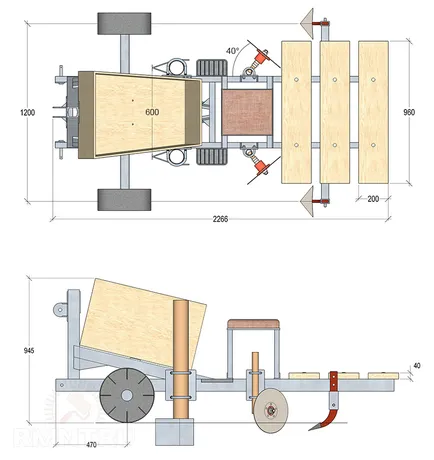

Rajzok a független termelési burgonya

Klubneprovod - az egyik legbonyolultabb gépalkatrészek és gyári gép megismételni magát sikerül nem minden ezermester. Vannak olyan gazdák, tanácsot helyett telepítés gépesített klubneprovoda helyet a keretben a tartály közelében egy szerelési segéd anyag, amelyet kézzel dobott gumók a barázdába, amely csökkenti és eltemeti mechanizmus csuklós egyszerűsített burgonya.

És mégis vannak tervek, hogy meg tudod csinálni magadnak. Az alábbiakban rajzok, melynek segítségével összegyűjti a saját burgonyaültető gép.

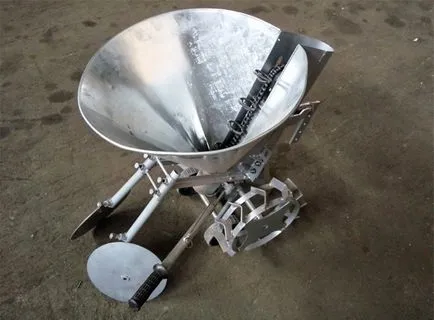

Tovább tervezés - automatikus burgonyaültető. Ez jelenti a keret összeállított U-alakú szelvények № 8 rétegelt lemez vagy fém tartálytérfogat burgonya vödör 2, amely el van látva takarmány lift. Lift megy különleges csészék, amelyek együtt mozognak a láncban. Ez kapcsolódik a mozgás a meghajtó kereket. Masters ajánljuk, hogy a kerékpár átviteli lánckerék a virágtartó Ø 80 mm, míg a egytengelyű kistraktor - Ø 160 mm. Az emelő szerelt cső klubneprovod.

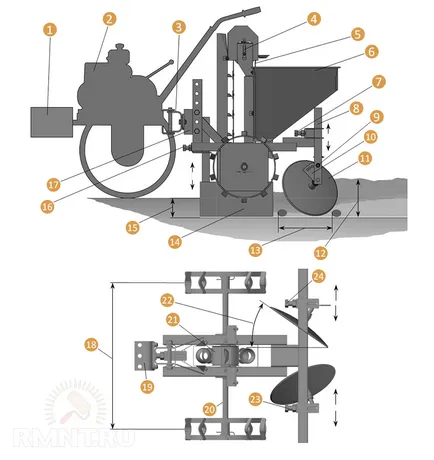

Gyári burgonya (összeszerelés nézet): 1 - egy ellensúlyt; 2 - egység; 3 - konzol; 4 - feszítő eszköz; 5 - szállítószalag; 6 - tartály; 7, 9, 16, 23, 24 - csavar; 8 - a rack; 10 - ágazatban; 11 - vezetni; 12 - a magassága a gerincen; 13 - a leszállás lépésben; 14 - hajtók; 15 - ültetési mélység; 17 - kapcsoló; 18 - nyomtáv; 19 - konzol; 20 - a tengely a meghajtó dob; 21 - szállítószalag; 22 - az állásszög

Rögzítése csésze lánc

Hogyan készítsünk burgonya kezét az műhelyrajzok

Rajzok vetőgépek gyár, amelynek célja a nehéz egytengelyű kistraktor ballaszt elé vagy Minitraktorok. Minden elem rögzítve a kerethez.

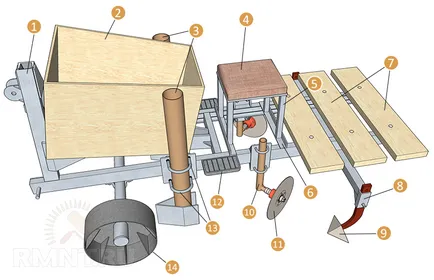

Dupla-sorban növénytartó: 1 - teherhordó váz; 2 - bunker burgonya; 3 - vysazhivatel; 4 - ülés; 5 - podsedelnik; 6 - egy hordozó; 7 - padló a trunk; 8 - tartó pár rippers; 9 - ripper; 10 és 11 - a beágyazott első tárcsa; 12 - lábtartó; 13 - szerelési vysazhivatelya; 14 - támogatja a kormánykerék

Van egy ripper kultivátor mancs összegyűjtöttük egy állványra. Podsedelnik készült cső 42x3 mm podsedelnika támogatja - sarkából 50x50x5 mm, lábtartók - lap 6 mm. Ezek a részek szeparáltan készül, és hegesztett szinten kényelmes az egyén számára.

1. táblázat Áramlási sebesség a keretben anyagok

A garat a burgonya - acéllemez vagy rétegelt

Tömítések kerekek vannak szerelve a hordozón, a beesési szög és a behatolást szabályozott létrák (lásd. A rajz) és perselyek (4 db. Az egyik tengelyen).

Közelkép lemezeket: 1 - vezetni; 2 - szegecs (Ø 6 mm - 5 db.); 3 - agy; 4 - csapágyház; Az 5. és 6. - csapágyak 180503

Magasság penetráció borozdoreza szabályozza a vázra, és mereven rögzített létrákat. gumó takarmányozására vysazhivatel - a felvonó típusát (lásd fent.) vagy a kézi.

Vysazhivatel a borozdorezom 1 - klubneprovod (3 mm Ø 100 mm-es cső, vastag falú lehetséges); 2 - borozdorez (lemez 6 mm)

Bush helyzetét állítja be a lemez közelről

Állvány közelről lemezt 1 - bázis állvány (Ø 42h3 mm-es csőben); 2 és 4 - M12 létrák; 3 - támasz; 5 - sál (20x20 mm lemez); 6 - A konzol (bar Ø 28 mm)

Tőzeg ültető használunk ripper, kultivátorok képeznek fúvóka csatlakozik a tartó - fölé szerelt az alsó keretben. A mélysége hatásuk a talaj mozgása szabályozására állványok függőlegesen és rögzített az ujjai.

Holder lazítógépek: 1 - klip (lemez 6 mm - 2 db.); 2 - sál (lemez 6 mm - 4 db.); 3 - Rod (Area 50h50h5 mm - hegesztve egy négyzet)

Van is egy csavarozott alvázra szerelt keréktengely. Ez szerelési egység, és ez elég nehéz - itt és megmunkálás, hegesztés, és pontosságra van szükség, ezért a legjobb, hogy rendelje el részleteket a rajz a stúdióban vagy használja ha lehetséges kerék b / a gumiból vagy más, hogy kevés kárt a talajban.

2. táblázat Fogyasztás keréktengely anyagok

Összes elemet összegyűjtjük a kereten a összeállítási rajz.

Független produkciós Burgonya

Három alapvető tervez Burgonya:

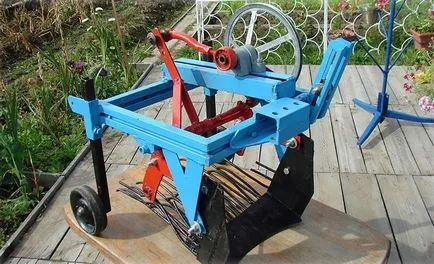

Rezgő vagy grohotnogo típusát. Ez a nagy teljesítményű eszköz, amely egy rezgő hordó és ekevas meghajtó vibrációja. Alapelv: A burgonya a talajjal elfogott, átkerült a vibráló asztal, ahol a föld felébred le és gumók öntjük mentén sorban.
Szállító típusát. Komplex gyártásához szerelvények álló lopatopodobnogo ekevasak, dob tisztább, és a lánc-bar szállítószalag.

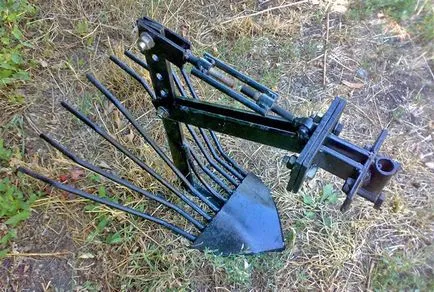

Lancet típusát. A legegyszerűbb design, ami szerelhető egyetlen rántás földművelő „fan”, amelyen keresztül felébred a földet, és a burgonya csökkent az oldalon.

Burgonya az elemeket kell, hogy egy kellően vastag fém, mivel az ellenállás a talaj. A „keményebb” a talaj, a fém vastagsága az, hogy kapcsolatba vele.

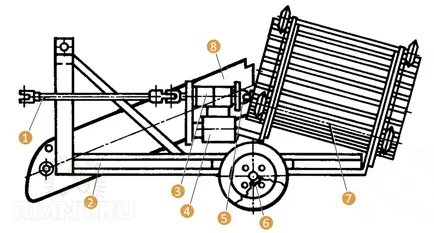

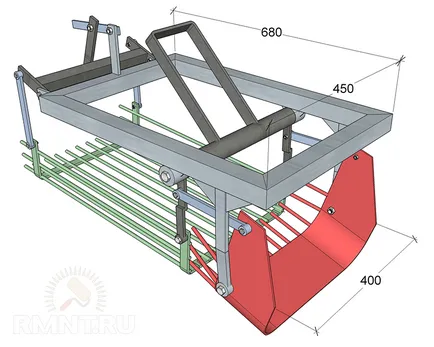

Burgonya rezgés típusú grohotnogo

Burgonya szállítószalag típusa

1 - FRP propeller hajtótengely; 2 - keret; 3 - nyomáscsökkentő egység; 4 - kúpkerék; 5 - kardántengely meghajtó-dob tisztító; 6 - támasztó-közlekedési csomópont; 7 - dob tisztító; 8 - lánc-konvejor rúd ekevas

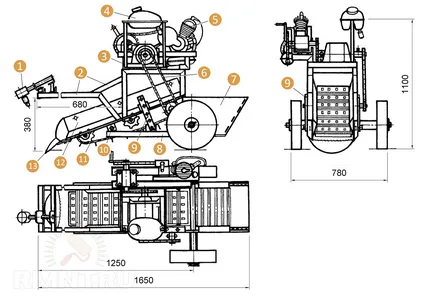

1.2 - csukló és vontatási vontató kapcsolatot; 3 - reduktoronogo frame motor-egység; 4 - üzemanyagtartály; 5 - motor; 6 - a meghajtó a szállítószalag lánc; 7 - burgonya siló; 8 - kerekes kocsit; 9 - beállító hevederek; 10 - szállítószalag szerelhető; 11 - lánc-rúd szállítószalag; 12 - lábazat a lift; 13 - ekevas

Az eredeti rögzítési tervezett szerkezettel Solovyov mester. Ábra - + pótkocsi bázis forgatható.

Rajz egy trailer. alulnézetben

3. táblázat Anyagok gyártása
