Kapcsoló vagy switch

Switch passz kapcsoló

Nagyon gyakran találkozunk a megértés hiánya a vevő által a különbségeket kapcsolók kapcsolók. Az sem teljesen világos, hogy mi van mögötte ezeket ellenőrző pontok, a köztes és a határokon kapcsolók és kapcsolók a „két módon”.

Lássuk, mi a különbség ezek az eszközök.

Megpróbáljuk írni a nyelvet mindenki számára hozzáférhető, így előre, ne talált hibát a stílus az írás, a terminológia, stb

Switch - olyan eszköz, amely tipikusan két kapcsolatokat, amelyek, ha részt köti össze az érintkezők (beleértve a lámpa) és off

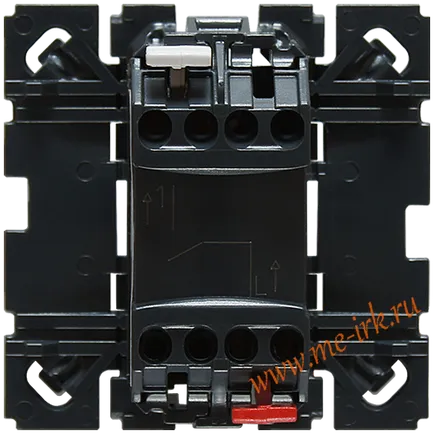

állapotban, illetve izolálására érintkezők (lámpa ki). Minden nagyon tiszta és világos. Mi az a fehér kapcsoló cikk 774 401 Series Valena (Valen) a hátoldalon látható a képen a jobb oldalon.

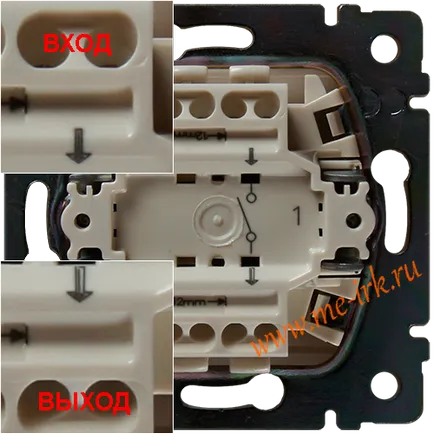

Általában a gyártók nyilak jelzik, ahol minden kapcsolatot. A nyilak azt mutatják, hogy az „első fázis” vezeték kell csatlakoztatni „érvényes” (a nyíl mutat a kapcsoló központ) kapcsoló, és a nyúló vezetékhez a terhelés (azaz bulb) a „kimenet” (a nyíl jelzi az irányt a kapcsoló központba). „Miért éppen kell csatlakoztatni kapcsoló? Ő is működik, ha csatlakoztatva van fordítva! „- Azt kérdezed. Ez így van, és mindkét irányban, de van két csapdát:

• Helyesen szerelt kapcsoló, bekapcsolta a kulcsfontosságú pozíciót tölti „fel”, és a kikapcsolt helyzetben „lefelé”. Amikor csatlakozik egy "fázisban" -> switch -> terhelés (lámpa) -> "nulla". ha a fázis vezeték van kötve az „output” kapcsoló, a „terhet” a bemenet, a megszakító gomb mindig „fordított”. Ez a kulcsa a bekapcsolt állapotban lesz abban a helyzetben, „lefelé”, és meg kell elfoglalja a pozícióját a „fel”, és fordítva.
• Amikor csatlakozik egy "fázisban" -> terhelés (lámpa) -> switch -> "nulla". első fázisban fog áthaladni a csövön, és a tört a kapcsoló (azaz, kapcsolja ki a lámpa mindig feszültség alatt). Ez rossz! A helyes bekötési rajz „fázis” állapotban lévő sérült a kapcsolót, és a feszültség a lámpa nem (azaz, ha változtatni az izzó égett, akkor nem áramütés).

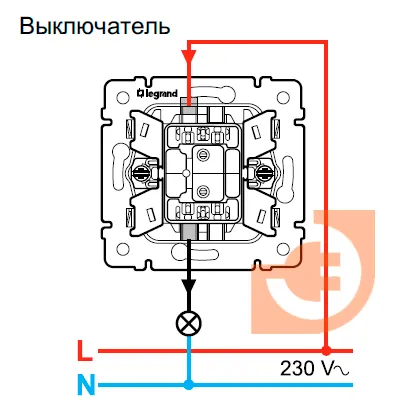

1. Ábra a kapcsolatot a kapcsolót.

Mégis van két pólusú kapcsolók, hogy nem csak megtörni a fázisban huzal, hanem nulla (semleges) huzal, de ezek általában csak különleges esetekben.

Switch - egy eszközt, amelynek három terminálok (vagy több). A „bekapcsolt állapot” zárja az első és a második kapcsolatok, és az „OFF állapotban” zárja az első és a harmadik kapcsolatok. Tény, hogy a kapcsoló mindig be van kapcsolva - vagy az egyik vagy a másik.

Innen a neve „kapcsoló” - kapcsoló egyik érintkező a másikra. Ha váltani csak két penge, akkor fog működni, mint egy kapcsoló.

A katalógusokban Legrand használja a „váltó kapcsoló” - úgy, ahogy van, mert a kapcsoló átkapcsol a kettő között kapcsolat. Általában a kapcsoló lehet kapcsolni a három vagy több kapcsolatot, de kábelelrendezést ha vannak ilyenek, rendkívül ritka, így senki nem határozza meg, hogy hány sor egy jumper. Egy másik része a kapcsoló az úgynevezett „hurok kapcsolók”, de ez a kifejezés, véleményünk szerint, a helytelen, és nem szabad használni.

Az egyik legnépszerűbb alkalmazások a kapcsoló - világításszabályozási két helyet. Világítás vezérlés Hogy csak két kapcsoló vezérlésére világítás három vagy több helyen nem nélkülözheti a használata átvezetés (kereszt) kapcsolót.

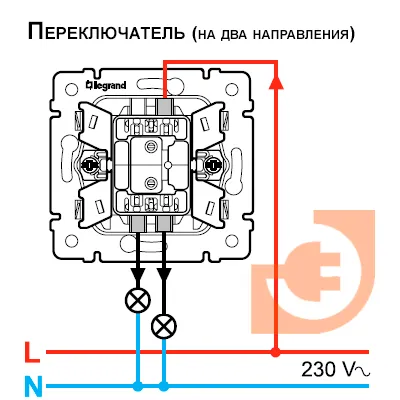

2. ábra: bekötése kapcsolót.

Kapcsolók a katalógusban:

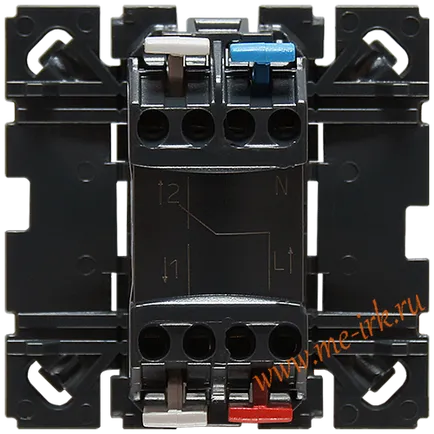

Intermedier (aka kereszt) kapcsoló - egy eszköz kapcsolási két különböző vonalak keresztben (azaz, ha a kapcsolót a kereszt-fázis a jobb és a bal nulla, a kapcsoló változtatni helyeken). Megjelenés közbenső kapcsolók nem különbözik a hagyományos kapcsolók. Az egyértelműség kedvéért, a számok az áramkör.

Ez a kapcsoló az úgynevezett „cross”, mert olyan lenne, mint amikor bekapcsoljuk átlépi a vonalat, és a „köztes” szólított fel, mi ez a rendszer a felvételét a menedzsment három vagy több ülés között van „váltókapcsoló”.

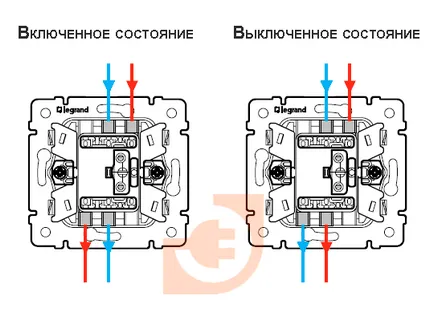

3. ábra rendszer állapotok áramláskapcsoló.
