Biztosíték VAZ-2106 áramkört, csere, kapcsolatot
Biztosíték VAZ-2106

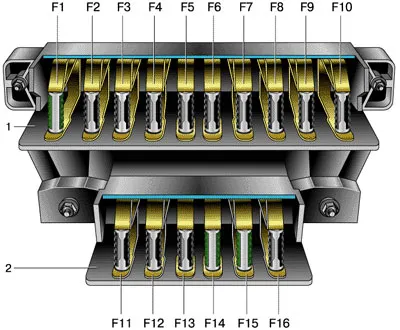

Az ábra mutatja:
1 - a fő biztosíték doboz;
2 - egy további biztosítékot;
F1 - F16 - Biztosító;
Ellenőrzött ellátási lánc:
Biztosíték F 1 (16 A)
- hangjelzést ad.
- foglalat hordozható lámpák.
- könnyebb.
- Fék izzó.
- Óra.
- Belső mennyezeti világítás test
Biztosíték F 2 (A 8)
- Ablaktörlő relé.
- elektromos fűtés.
- elektromos ablaktörlő és ablakmosó
Biztosíték F 3 (8 A)
- fényszóró (bal fényszóró).
- a jelzőfény pedig magas sugárzó
Biztosíték F 4 (A 8)
- fényszóró (jobb fényszóró)
Biztosíték F 5 (A 8)
- tompított (bal fényszóró)
Biztosíték F 6 (A 8)
- tompított (jobb fényszóró).
- hátsó ködlámpa
Biztosíték F 7. (8 A)
- dimenziós fény (bal helyzetjelző, jobb hátsó lámpa).
- Csomagtér izzó.
- Jobb a rendszámtábla-világítás.
- izzólámpák világítóberendezések.
- Szivargyújtó megvilágítás izzó
Biztosíték F 8 (8 A)
- dimenziós fény (jobb helyzetjelző, bal hátsó lámpa).
- Bal rendszámtábla-világítás.
- a motortérben lámpa.
- a jelzőlámpa a háromdimenziós fény
Biztosíték F 9 (8A)
- olaj nyomásmérő vészjelző lámpa.
- hűtőfolyadék hőmérséklete.
- üzemanyagszint-jelző
- fényjelző az akkumulátor töltöttségét.
- irányjelző lámpa, valamint a megfelelő vészjelző lámpa.
- nyitva kapcsoló levegő karburátor.
- Relé hátsó ablak fűtőtekercs
Biztosíték F 10 (8 A)
- Voltage Regulator.
- a gerjesztőtekercsének a generátor
11 F biztosíték (8 A)
- tartalék
Biztosíték F 12 (8 A)
- tartalék
Biztosíték F 13 (8 A)
- tartalék
Predohranitel F 14 (16 A)
- A hátsó szélvédő
Biztosíték F 15 (16 A)
- a motor hűtőventilátor
Biztosíték F 16 (8 A)
- az irányjelző lámpák riasztás üzemmódban
Melyik akkumulátorra válassza ki a link.
Pótkés biztosítékok VAZ-2106 a következőképpen kezdődik:
csavarja ki a blokk és lenyúlik a legjobb a vezetékek;
otthon előállított jumperek (kell tennie csak 5 db);
biztosítékok cseréje VAZ-2106 egy házi készítésű kés jár képzés jumper program keretében;
Tesszük a jumper ilyesmi;
töltse áthidalók blokk;
biztosítékot cserél doboz a kés VAZ-2106 eredményeként kell kinéznie;
távolítsa el a Z-alakú zárójelben, mivel már nincs szükség;
fordítsa el a régi blokk magukat, és fontolja meg alaposan, hogy megértsék, milyen vezetékek mennek, ahol;
Tanács. Ebben az esetben hasznos lesz, hogy tudja, hogy amely megtalálható az egyik csatlakozó - a bejárat, és ahol két - kimenet. Ezen túlmenően, csere a védő blokk VAZ-2106 alapján végzik el a következő elvet.
Mint egy új szerelési egységet kell használni elsősorban két csatlakozó, vezetékezési elrendezés lesz túl közel vannak egymáshoz. És amikor kidobták a jumper, akkor kell elkülöníteni az ágak zsugorodik rövidzárlat elkerülése érdekében.
első bemenete az első egy új biztosíték assembly blokk;
majd csatlakoztassa az első biztosíték;
fokozatosan folytatni az egész biztosítékokat a régi egység az új;
Az eredmény egy blokk 5 szövedékek, hogy írja be a nyílásokba párosával;
cseréje a védelmi blokk vázák 2106 szükségszerűen végzett át a régi betétek;
miután a munka befejeződött, az egység kell elérni;
blokk rögzítő fülek jobbra és balra, amelyek ideálisak a VAZ-2106 (csak akkor kell az egyik kanyarban fülek kissé re);
rögzített szerelési blokk új szabvány dió;
cserélje ki a biztosítékot 2106 doboz vázák tucking felfelé vagy lefelé, ahogy szeretné.
Ha összehasonlítjuk a fenti diagramon, az új verzió fog kinézni:
szám 1, 11 és 12 - 15 A;
szám 2 és 10 és 13-7,5 A.
kapcsolat
A különlegessége a működési egység „hat” biztosítékok az alábbi szabályokat:
Nem javasolt változás a hibás termékek eszközökön különböző tulajdonságokkal áramerősség.
Célszerű készleten tartani egy sor új növényi termékek különböző áramerősség beállításokat.
Vásárolja gyári biztosíték doboz lehet egy speciális auto bolt WHA aggodalomra ad okot. ÉS elemek egymástól eltérő névleges értékét a jelenlegi ereje, amely kifejezett a szélessége a fémszalag csatlakozó vége sík termékek. Szélessávú elemek védelmét szolgálja magas áramkörök, keskeny és - áramkörök alacsony áramerősség.
Olvadóbiztosíték szerkezetileg álló két szomszédos blokkot - fő (nagy méretek) és a tartalék (kisebb).
Hogyan változtassuk
A folyamat során a változó BP alkatrészek semmi nehéz, így a folyamat nem lehet leírni. De azt fogja mondani, hogy hogyan lehet a változás PSU régi modell az új tesztkészüléket.
Először is, le az akkumulátort. Most nyissa ki a vezetőoldali ajtót, és emelje a két csipesz rögzítő belső díszítő borítás egy csavarhúzóval. Mozgás az oldalon, és látni fogja a blokk. Egy Phillips csavarhúzóval távolítsa el a csavarokat, amelyek a tápegységet. Ehhez óvatosan, hogy ne dolgozza flied vezetékes terminálok.
Miután BP kicsavarva, nyomja le. De ne húzza nehéz, hogy nem törik a vezetékeket. Figyeljen! Jumpers kell telepíteni azokat a vezetékeket, amelyeken keresztül belép a motortérben a feszültség. Ne csatlakoztassa a jumper, miután a megszakító önmagában, vagy ennek következtében keresztül tétel elhalad a betáplált több elektromos alkatrészek.
Az, hogy a jumper beállításokat kell a következők: 3-4, 5-6, 7-8, 9-10, 11-12, 12-13.
Most, hogy felváltva szét minden vezeték az első biztosíték a régi tápegység és szerelje fel az újat. hajtsa végre a műveletet minden egyes kapcsolatot, amíg az utolsó vezetéket. Amikor az összes csapokat a helyükön vannak, akkor ellenőrizze, hogy mindent jól csinált. Különösen szükség van, hogy tartalmazza a feszültségforrás a fogyasztás, és húzza a megfelelő biztosítékot. Ha a készülék működése leáll, akkor helyesen járt el. Például kapcsoljuk a tompított fényszóró és húzza az egyik PD elem felelős a bal vagy a jobb fényszóró. Ha ez nem megy ki, akkor mindent jól csinált.
Hasonlóképpen, hogy egy csekket minden biztosítékot. Ha az alkatrész-eltávolító eszközt továbbra is működik, a jumper, nyilvánvalóan helytelenül telepített, így duplán ellenőrizni a vezetékeket.
Ebben a csere tápegységet az új modellt. Mint látható, nincs semmi bonyolult, de ha nem biztos, hogy minden kész van, és nem tudja megkülönböztetni a kék vezetéket a piros vagy zöld, akkor hagyja ezt a kérdést villanyszerelő.
