Automata biztosíték otthoni kiválasztás, típusai

Amikor az elektromos áramkör túlterhelés és rövidzárlat jelenik tűzveszély, reflow elektromos kábelek vagy kudarc. Ahhoz, hogy a veszélyt megelőzzék, használt biztosítékok és megszakítók. Között vannak sorba a terhelést, és megszakítja az áramkört, ha meghaladja a névleges áram.

A leggyakoribb típusú megszakítók

besorolás

A működési elve biztosítékok vannak biztosítékok és automatikus. Az első - ez a szokásos forgalmi dugók. Ezek széles körben használják az otthoni hálózatok, mivel a legújabb és legmegbízhatóbb védelmi vonalat. Az csavarni körül számláló, és a kupak ugyanaz, mint a hagyományos izzólámpák. Minden művelet után meg kell változtatni égetett parafa.

Biztosítékok szerelt után a mérő. Bevezető automata elé szerelt a számláló le kell zárni, hogy megakadályozzák a lopás villamos. Erre a célra, hogy helyezzenek el egy doboz, a hozzáférést csak a kapcsolót.

Gép vannak osztva a következő típusokat:

• elektromechanikus (automatikus kapcsolók);
• elektronikus;
• öngyógyítás.

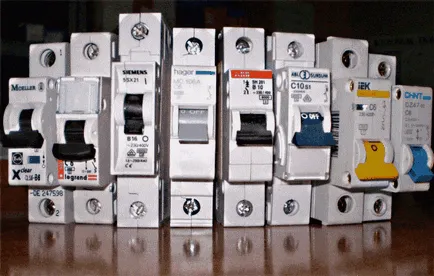

megszakítók (fenti képen) a leggyakoribb.

Miután a számláló elektromos áram eltér a lakásban sorokat. A fő bemeneti és az egyes körök elleni védelem túlterhelés és rövidzárlat (SC). A ház a régi épületek használt parafa vékony vezető betétekkel (ábra. A). Abban névleges biztosíték lehet ellenállni a jelenlegi terhelést. Ha ez meghaladja a norma, a betét cső biztosítékok és megszakítja az áramkört. Visszaállítani az áramköri elem kell fújni, hogy módosítsa a szervizelhető. Ez lehet, hogy a saját kezébe csak nem is egy szakértő.

Olvadó és automatikus biztosítékok (cső)

Egy hasonló forma automatikus eszközt, amely képes helyettesíteni parafa készültek. Ábra. b ábra egy biztosítékot áramköri menetes PAR-10, ahol a szám adja meg a névleges áram. Mert akkor nem kell minden egyes alkalommal, amikor a helyére biztosítékok, valamint a helyreállítási hatékonyságot biztosítja a gomb megnyomásával.

A működési elve a biztosíték-plug

Automata biztosíték PAR készül, mint dugók és csavarni az aljzatba helyett. Gőz állapotban zárja az áramkört a menetes hüvely (1) és a fő érintkező (2) segítségével vezetékek (4) (ábra. B). A huzalt a elektromágnes tekercs (5), és össze van kötve a bimetál lemez (6). Amikor a hőmérséklet a magas áram-túlterhelés lemez meghajlik, és felszabadítja a kart, a tartórugó (7). Ez választja kapcsolatok és felemeli a gombot (9), amelyben úgy tűnik, hogy a gép terhelés. Ha hiba lép fel a jelenlegi, a mag (8) Az elektromágnes hirtelen visszahúzza, felszabadító a kart, és rugó nyitja a kapcsolatokat.

Kézi utazás megszakító elindíthatjuk a kis gombot (10), amely hat a kart.

megszakítók

(automata kapcsoló) elleni védekezésre használt rövidzárlat és túlterhelés áramlatok. Összehasonlítva a biztosítékokat, amelyek megkövetelik a gyakori csere, a funkcionalitás jelentősen javított a következő területeken:

• gyors újbóli felvételét;
• túlterhelés védelem a különböző áramlatok;
• tiltsa áramkört, amikor a feszültség alá esik a norma;
• kapcsolási műveleteket;
• távirányító.

automata készülék

Háztartási megszakító két védelem - termikus és elektromágneses. Számára történő hőkibocsátás túlterhelés elleni védelem - egy bimetall lemez, amelyen keresztül az elektromos áram és felmelegíti azt. Amikor elérte a küszöbértéket aktuális lemez deformálódik úgy, hogy hat, hogy húzza ki a villamos érintkezés. Attól függően, hogy a túlterhelés, a válaszidő hosszadalmas lehet. A minimális kioldási áramerősség függ a gép típusától és legalább 1,3 a névleges érték. Lehűlés után lemez egység ismét üzemkész.

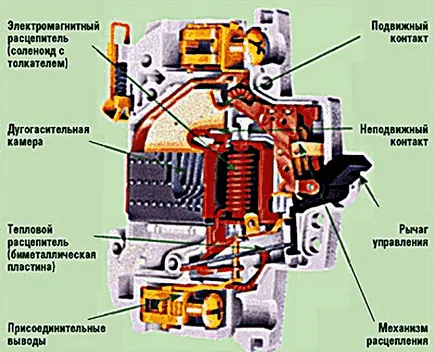

A megszakító berendezés

Idővel, a megszakító paraméterek változhatnak a kapcsolatot kopás.

Elektromágneses kiadás egy rövidzárlat védelem. Release mechanizmus a készülék csak egy, hanem másképpen működik. Ha a zárlati áram értéke jelentősen magasabb, mint a nominális és a bimetál lemez lehet semmisíteni. Ezért a pillanatnyi az érintkezők nyitásának, amely termel mágnesszelepet. Áramimpulzus áthalad a tekercs, valamint amiatt, hogy az elektromágneses indukció működteti a mozgatható magot, a felszabadító tavasszal kiadás.

Ha rövidzárlat kioldási gép okoz ívkisülés, amely erőszakkal szűnik a tűzoltó kamrában.

Készüléket lehet használni, mint egy normál terhelés kapcsolót. Ez általában megpróbálja alkalmazni a feszültség relé, amely erősebb kapcsolatokat.

kiválasztása Breaker

A céltól függően gépek vannak osztva a típusok a táblázatban.

Típusú háztartási megszakítók

Nagy bekapcsolási áramok

A táblázat azt mutatja, hogy a legfontosabb szempont a választott gép névleges áram. Meg kell 10-15% -kal kevesebb, mint az ampacity kábelezés, mivel a fő funkciója a készülék védelmére. Ezután a készülék ki van választva, a legközelebb a normál tartomány.

A következő kiválasztási kritériumokat - üzemi áram. Ez is lehet választani, alapul a cél egység amint azt a fenti táblázatban.

Az áramellátó rendszer egy lakás vagy ház lehet több gép. egyes címletek kiválasztva, a terhelés minden sorban. Ezt meg kell jegyezni szelektivitás eszközök a felső szinten nem működött, mielőtt a telepített eszközök az alsóbb szinteken.

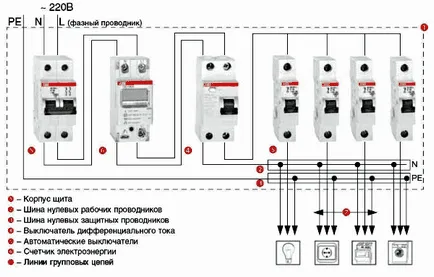

I. reakcióvázlaton a telepítés előtt a fő számláló bipoláris gépet, majd csatlakoztassa odnopolyusnikov soronként. Az ábrán az előttük szerelt eltérés automatikus, aki szintén egy pisztolyt, és RCD.

Rendszer soros kapcsolatot megszakító

E rendszer, ahelyett, hogy a differenciál kapcsolót lehet telepíteni egy RCD, mint a fő megszakító már ott van.

Egypólusú gép kell csatlakoztatni a fázis és nem semleges. Ellenkező esetben a terhelés feszültség marad a feszültségmentes vonalon.

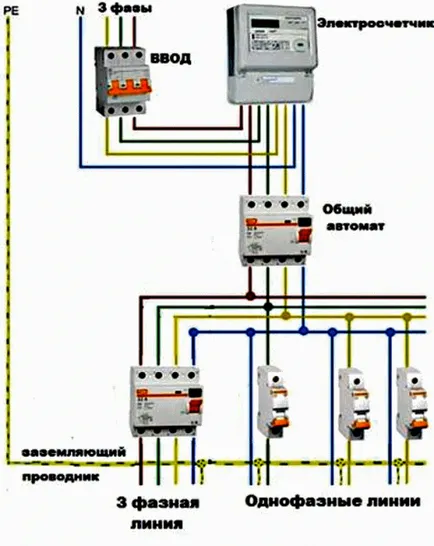

Amikor a fő háromfázisú négypólusú automatikus bemeneti be van állítva, és a terhelés egyenletesen oszlik el a fázis vonalakat. Ha a három-fázisú terhelés (elektromos pot, elektromos gép), akkor összeköti négypólusú gép egy kisebb névleges értéket, mint a fő bemeneti. Az ábra ábra egy háromfázisú bemenet a házban.

Rendszer három fázisban viszi be egy családi ház

Alapvető egyfázisú fogyasztók található downstream a mérő, és három csoportba sorolhatók, amelyek mindegyike igényel más biztosíték:

• Type D - teljesítmény (elektromos, mosógép és mosogatógép);
• B típus - világítás;
• C típus - üzlethelyiség (garázs, pince).

Az ábrán láthatók még a háromfázisú vonal, amelyet általában arra használnak a háztartási szükségletek. Mert az ő kiválasztott géptípus C. Ha a vonal telepített gépek háromfázisú motorok, akkor jobb, ha a készülék típusától D.

Elektronikus biztosítékok és áramkorlátozók

Elektronikus védelmi eszközök három csoportba sorolhatók:

• öngyógyító áramkör miután kizárták a baleset;
• Jelzőkészülék a baleset;
• helyreállítása teljesítmény miatt a külső beavatkozást.

Az elektronika, a jelenlegi érzékelő csatlakozik a terhelést. Növelésével a feszültségesést az érzékelő egy előre meghatározott, a forgalomba egy jelet a biztonsági berendezés, amely letiltja vagy korlátozza az áramkör.

A legegyszerűbb védő elektronikai eszközökkel túláram stabilizátor 220V. ábrán látható. a. A terhelési áram itt a maximum felett jelenlegi tranzisztor KP302V. Változtatni a kimeneti áram értéke válasszon egy másik tranzisztor vagy bevonhatják azokat párhuzamosan.

Elektronikus áramkör korlátozza áramkorlát

Ábra. b elektromos áram is korlátozott tranzisztorok. VT1 működik szaturációs üzemmódban, és a bemeneti feszültség lényegében teljesen át a kimenetet. A működési mód, VT2 zárt és HL1 LED nem világít. áram érzékelő egy R3 ellenálláson. Ha ez meghaladja a küszöbértéket feszültségesés kezd nyitni tranzisztor VT2 és VT1 - zárt, ami korlátozza az áramot. Ha ez a LED világít HL1, jelző áram eléri a küszöbértéket.

Nagy üzemi áramot alkalmazunk a tirisztor védő áramkör (ábra. C). A normál működés, a tirisztor van zárva, és a kompozit tranzisztor működik szaturációs üzemmódban. Amikor az RL terhelés megjelenik rövidzárlat, egy kapun keresztül találkozásánál tirisztor áram folyik, kinyitja. Ahol a vezérlő áramkör söntöli tranzisztorok nyitott tirisztor és az áramot a terhelést a minimumra csökken.

Modern automata biztosíték, hogy kifejlesztett egy közönséges tükröt a MFP, megfelel a biztonsági követelményeknek, ha működik egy elektromos áramkört. Fontos, hogy válasszon egy típusú csatlakoztatott terhelés és a vezetékeket jellemzőit. Sebesség és erőgépekkel meglehetősen magas. Ha azt szeretnénk, hogy megvédje a áramkörök félvezetők, elektronikus eszközöket használnak. A leghatékonyabb a védelem, több eszköz, beleértve a biztosítókat.

---
