Felügyelt kapcsolók - egy speciális típusa a hálózati eszközök, beépítésre szánt területeken a helyi hálózaton, hogy különleges figyelmet igényelnek, vagy egy bonyolultabb topológia. Ezek a speciális követelmények közé tartozik, hogy szükség van az ellenőrzés, port beállítási lehetőségek, a használata VLAN, több különböző csatornák stb Ebben az áttekintésben fogunk összpontosítani a képviselő ilyen típusú készülék - Switch D-Link DES-2108. amely 8 port működő sebességnél 10/100 másodperc.

A kapcsoló készül egy fém ház Méretek 280 180 44 mm-es. hogy egyaránt felszerelhető vízszintes felületen, és egy 19 „rack. Minden szükséges szerelési tartalmazza.

Főkapcsoló végzik a belső tápegység.

Az előlapon:

1. Reset gomb a gyári beállítás;
2. tápfeszültség jelző;
3. CPU működés kijelző;
4. Indikátorok port kapcsolat sebessége (10/100 másodperc.);
5. Állapot és kikötői tevékenység (Link / Act);
6. Ethernet / Fast Ethernet port RJ45 csatlakozókkal.

A hátlapot eltávolítottuk csatlakozó egy szabványos hálózati kábel.

A dobozban találtunk:

1. Switch DES-2108 önmagában;
2. Állítsa be a gumi „lábát” szerelhető vízszintes felületen;
3. Szerelőegység beépítéshez 19 „rack-;
4. ROM szoftverrel és dokumentációval angol;
5. Telepítésének és beállításának angol;
6. Tápkábelt.

A meghajtó jön:

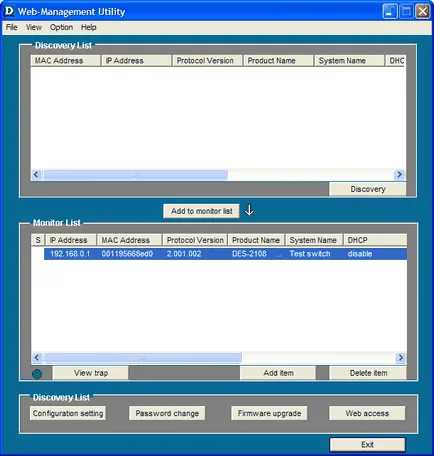

1. Utility egy egzotikus neve „web_management_utility”, amely lehetővé teszi, hogy:
   1. Érzékelő kapcsoló a hálózatban;
   2. Alapvető hálózati paramétereket;
   3. Fogadja SNMP trap'y;
   4. Változás a rendszergazda jelszavát;
   5. Firmware frissítéséhez;
   6. Az Internet Explorer futtatása beállítani a kapcsolót.
2. Beállítás a PDF formátumú dokumentációt;
3. Adobe Acrobat Reader 5.0.

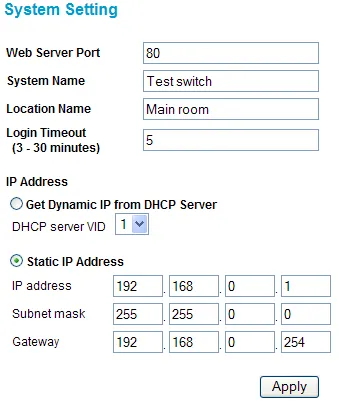

Kezdeti beállítás csökken:

firmware verzió 1.1.2 lett telepítve a kapcsoló minket. Ahhoz, hogy FTP-szerver gyártó újabb verzió a firmware - 2.0.8. Ugyanakkor azt találtuk, nincs látható különbség a munkájukat.

A legújabb verzió a firmware óta használják írom ezt a felülvizsgálatot.

Amikor beállítja a kapcsolót az Internet Exploreren keresztül használható webes felületen. Megpróbáltuk csinálni keresztül Firefox és találtam néhány kompatibilitási problémák a böngészővel mindkét firmware-verziók.

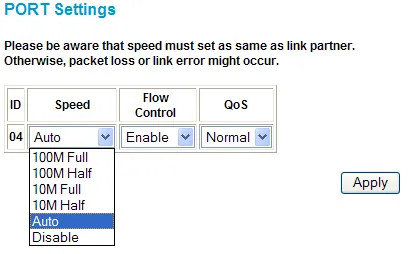

A következő paramétereket lehet egyedileg fel minden kikötő:

• Protokoll: 10/100 Mbit másodpercenként. duplex / fél-duplex üzemmódban.
  Ez a beállítás akkor lehet hasznos, ha dolgozik, berendezések, amelyek megfelelően határozza meg a protokoll. Vagy abban az esetben, rossz kommunikációs vonal, - sebesség csökkentése és fél duplex felvétel csökkentheti a számát az átviteli hibák.
• flow control.
  Ha ez a mód be van kapcsolva, a kapcsoló túlterhelés esetén a port küld a feladó egy speciális csomagot azzal a követelménnyel, hogy csökkentse az áramlási sebességet.
• a szolgáltatás minőségét.
  A switch támogatja a per felület két fázis - a „normál” és a „kiemelt”. Ha engedélyezi ezt a beállítást a „magas” vezet az a tény, hogy a kereteket kapott ez a port lesz magasabb prioritású, azaz esnek a prioritási sor az átviteli más kikötőkben.

A switch támogatja a kétféle VLAN-t: „port-alapú” és 802.1q.

Port-alapú VLAN lehetővé teszi, hogy hozzon létre több VLAN és hozzá őket a port a készülék. VLAN'ami különböző képkockák nem kell továbbítani. Ez a mód valójában teremt több virtuális kapcsolókat egy elosztó port közöttük. A hátránya ennek a mód nem támogatott trankovanie. azaz továbbítását a keret tartozik egy adott VLAN'u, megőrizve a jel VLAN'a. Bármi VLAN van rendelve nem foglalkozik váz - ha azt közvetlenül kívül a kapcsolót - ez nem tartalmaznak VLAN'a címkéket, ezért ezeket a VLAN-ok csak akkor használható, egyetlen kapcsoló.

802.1q VLAN működő sokoldalú - a képek átvihetők kívül a kapcsoló a címkével perzisztencia ( „tag”). Természetesen a készülék eltelt jelölt ( „címkézett”) keret is támogatnia kell a standard IEEE 802.1q és „érti” címkét VLAN'a.

A 802.1q üzemmódban minden kapcsoló port tartozhat egy vagy több VLAN'u, és minden egyes VLAN'a tud működni „címkézett” üzemmódban „címkézetlen” és a „nem tag”. Az üzemmód „nem tag” port nem vesz részt a munkájában VLAN'a, a módban a „címkézett” porthoz csatornafedél. azaz továbbítja a kereteket, amelyek VLAN'a megtartva a címkén és a mód a „jelöletlen” port továbbítja keretek, távolítsa el őket a címke VLAN'a.

Ha a port a címkézett mód, és részt vesz a több VLAN, akkor van egy érdekes lehetőség továbbítjuk néhány elszigetelt helyi szegmensek közötti egyszeri fizikai Ethernet kapcsolat.

Például, egy ilyen rendszer alkalmazását útválasztók támogatásával 802.1q - ebben az esetben keresztül egy Ethernet port, hogy az útválasztó összefoglalja a számú virtuális Ethernet szegmens, amely osztják szét a kapcsoló portok címkézetlen módban, és a legújabb már lehetséges, hogy csatlakoztatni nélküli eszközök támogatása 802.1 q. Az eredmény egy komoly megtakarítást Ethernet-port modulok a router.

A második használata trönkportnak megszervezése több VLAN a hálózaton keresztül. Ha 802.1q elég áramköröket, amely szolgálja az ügyfelek ilyen VLAN, sínes port (címkézett módban). Ekkor a kapcsoló csere kereteket tartalmazó VLAN'a címke, amely lehetővé teszi számukra, hogy megfelelően osztja a keretek közötti virtuális szegmenst.

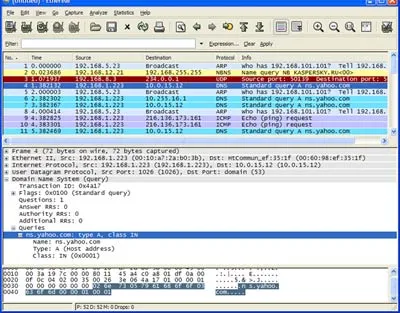

Az egyik legnépszerűbb ingyenes forgalom elemző - Éteri. Az alábbiakban egy gyakorlati példája annak használatát a DES-2108:

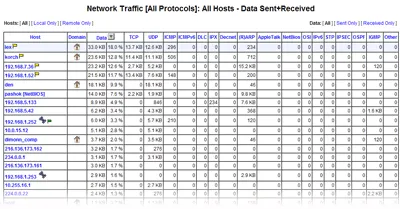

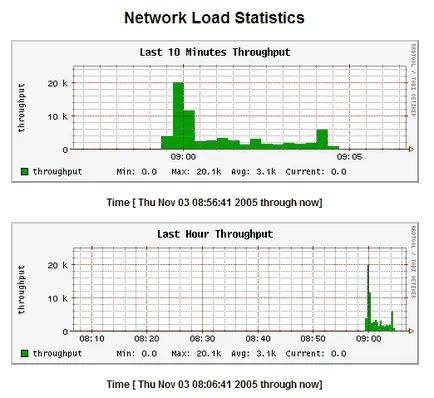

Egy másik érdekes és szabad forgalom elemző a hangsúlyt a statisztikai problémák - ntop. Néhány illusztrációk munkája együtt DES-2108:

Feszítőfa protokoll (STP)

A redundancia Ethernet kapcsolat, ami a kezdeti állapotban nem teszi lehetővé tokhoz, a switch támogatja STP protokollt. Ez lehetővé teszi, hogy hozzon létre egy virtuális „fa”, majd nyomon követni az ő „ág” nem keresztbe letiltásával kikötők, ahol az ilyen kereszteződés található.

Egyszerű Management Protocol (SNMP)

Irányítása és ellenőrzése a kapcsoló támogatja SNMT v.1 protokollt. Emlékezzünk, hogy az SNMP v.1 nem támogatja a titkosítást, és az úgynevezett „A közösségi név”, sőt, az a jelszó, az SNMP-hozzáférés és hálózaton továbbított nyílt szövegben. Ezért SNMP v.1, csak a védett csatornák lehallgatás.

A kényelem ellenőrzése a gyártó honlapján elérhető MIB tárol. amely lehet csatlakoztatni a használt szoftver dolgozni DES-2108 SNMP.

Ez a funkció lehetővé teszi, hogy optimalizálják a sávszélesség rovására küldő Multicast egyetlen igazi kedvezményezettek port. Multicast (multicast), az Ethernet-hálózat támogatása nélkül IGMP optimalizálás sugározni (broadcast). Ez egyrészt csökkenti a teljesítményt a hálózat, mivel az átviteli idő a keret zárolt továbbítására más keretek minden porton, másrészt csökkenti a biztonság - példányait a csoportképek készítéséhez küldött minden felhasználó a hálózaton, amely lehetővé teszi, hogy elfogják.

IGMP bepillantás a mechanizmus lehetővé teszi, hogy nyomon tagság csoportokban, a váltás a táblázatot, hogy mely portok vannak igazi címzettek (vagyis azok, amelyek e csoportok tagjai), és küldje csoport keretben pontosan azokban a kikötőkben, ahol várja a címzettek.

Mint már említettük, Ethernet önmaga nem képes hurok kommunikációt. Ha valahol a gyűrű (ez ugyanaz a „áramköri ág”) jelenik meg a hálózat topológiája, az első adás keret keringenek a végtelenségig a gyűrű szem előtt Ethernet algoritmus. Következményeinek csökkentése a helytelenül létre hurkok, a switch támogatja a „Storm ellenőrzés”, amely lehetővé teszi, hogy észleli az ilyen „hurok”, keretek és távolítsa el őket a hálózatról.

A kapcsoló lehetővé teszi, hogy statisztikát vezetnek az egyes kikötőkben. A könnyebb felismerése problémák a kommunikáció minősége végzik számláló vételi hibák és továbbítása:

A webes felületen keresztül érhetők el:

• Változás a rendszergazda jelszavát;
• A beállítások mentése fájlba, és egy fájl visszaállítása;
• Gyári beállítások visszaállítása a gyári beállításokat;
• Switch Reloaded.

Támogatott és telnet-interfész:

Általában a kapcsoló megmutatta magát csak a pozitív oldalát - nem volt megfigyelhető hiányosságok teljesítmény jó szinten. Röviden, azt tette, amit kell - ingázik.

• ésszerű áron;
• támogatja az IEEE 802.1q.

• Firmware frissítés csak akkor lehetséges, a Windows;
• Nem működik csapda „hivatkoznak fel / le”;
• alapértelmezés szerint engedélyezve SNMP „magán”, amely képes változtatni a konfigurációt.

---
