Áram, feszültség, teljesítmény, a fő jellemzői a villamos energia
Például, a lakás jön át a vezetéket a villamos energiát a távoli egymástól generátorok és víz egy csövön keresztül a szivattyú nyomáskülönbséget hoz létre. Azonban a leválasztott megszakító nem teszi izzók és beltéri csap - csapvíz zuhanyozáshoz. Elvégzéséhez szükséges munkát, hogy bekapcsolja a kapcsolót, és kapcsolja be a csapot.
Irányított áramlását szabad elektronok rohan át a vezetékeket a izzóval (elektromos áram megy). amely fényt bocsátanak ki. Víz folyik a csapból is folyik a lefolyóba.
Ez az analógia is megértsék a mennyiségi jellemzői a jelenlegi társított hálózati közeg mozgási sebességét értékelni egyéb paramétereket.
hálózati feszültség összehasonlítjuk a potenciális energia a folyadék forrás. Például, egyre nagyobb a hidraulikus nyomás szivattyú a cső teremt nagyobb lesz a folyadék mozgási sebességét, és a feszültség növelése (vagy fáziskülönbség potenciálok közötti - a bejövő vezetékek és a dolgozó nulla - kipufogógáz) növeli az intenzitást izzók, mert a sugárzás.
Ellenállás elektromos áramkör összehasonlítjuk a fékerőt a hidraulikus áramlás. A mozgási sebessége befolyásolja az áramlási:
fertőzöttség és a változás részben a csatornákat. (Abban az esetben, egy csap - helyzetben a vezérlőszelep.)
Nagysága az elektromos ellenállás befolyásolja számos tényező:
szerkezete szer határozza meg a jelenlévő szabad elektronok a vezeték és érintő ellenállás;
keresztmetszeti terület és hosszúság tokovoda;
Az elektromos áramot is, mint az energia képességek az áramlás hidraulika, és értékelik az elvégzett munka egységnyi idő alatt. Teljesítmény készülék kifejezett áramfelvétel és alkalmazott feszültség (AC és DC áramkörök).
Mindezek a jellemzők ismertek villamosenergia vizsgálták a tudósok, akik adtak meghatározó áram, feszültség, teljesítmény, ellenállás és matematikai módszerekkel leírt kölcsönös kommunikáció közöttük.

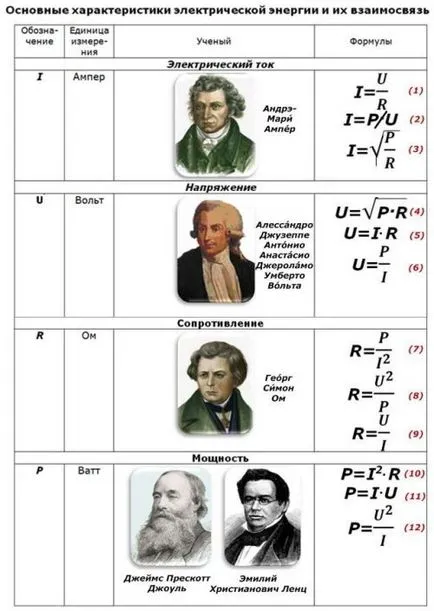

Az alábbi táblázat mutatja az általános kapcsolatok DC és AC áramkörök, amelyek felhasználhatók az elemzést adott áramköröket.
Tekintsük néhány példa a használatukra.
Példa №1. Hogyan kell kiszámítani az ellenállást és a teljesítmény
Tegyük fel, hogy azt szeretné, hogy vegye fel a határoló ellenállás világítási áramkör tápegység. Tudjuk, hogy a fedélzeti tápfeszültség «U» hálózat 24 V, áramfelvétel «I» 0,5 amper, amelyet nem lehet túllépni. A kifejezést (9) kiszámítja a ellenállását Ohm törvénye «R». R = 24 / 0,5 = 48 ohm.
Első pillantásra az ellenállás érték meghatározása. Ez azonban nem elég. A megbízható működés Seme végrehajtani kívánt teljesítmény számítása áramfelvételt.
Az intézkedés alapján Joule-törvény - Lenz hatásos teljesítmény „P” egyenesen arányos az «I» átfolyó áram a karmester, és az alkalmazott feszültség «U». Ezt a kapcsolatot által leírt (11) képletű a táblázatban.
Expect: P = 24 # 903; 0,5 = 12 watt.
Ugyanezt értéket kapunk, ha képletet használjuk fel (10) vagy (12).
A számítás az aktuális ellenállás energiafogyasztás azt mutatja, hogy a rendszer úgy kell megválasztani, hogy használja az értéke 48 Ohm impedancia és 12 watt. Ellenállás kevesebb energiát nem fogja fenntartani az alkalmazott terhelések melegítjük, és égett idővel.
Ez a példa azt mutatja, a függőség mind a teljesítmény a fogyasztó és befolyásolják a terhelési áram feszültség.
Példa №2. Hogyan számoljuk ki a jelenlegi
Egy csoport aljzatok kialakítva, hogy a háztartási készülékek a konyhában, meg kell, hogy vegye fel a védő megszakító. Teljesítmény eszközök útlevél adatait 2,0, 1,5 és 0,6 kW.
Határozat. A lakás használt egyfázisú AC hálózat 220 V-os. A teljes teljesítménye csatlakoztatott összes eszköz a munkát ugyanabban az időben, majd 2,0 + 1,5 + 0,6 = 4,1 kW = 4100 watt.
A képlet szerint (2) határozza meg a jelenlegi általános fogyasztói csoportok: 4100/220 = 18,64 A.
Legközelebbi par megszakító kioldási érték 20 amper. Ez, és válassza. alacsonyabb értéket gép 16 A véglegesen leállítja a túlterheléstől.
Különbségek elektromos áramkör paraméterei AC
Elemzésekor az elektromos paraméterek figyelembe a sajátosságait a működés váltakozó áramú, amikor hatásán keresztül a hálózati frekvencia kondenzátorok, amelynek kapacitív terhelés (műszak áramvektor 90 fokkal előre a feszültség vektor), míg a feitekercseiésévei - induktív (jelenlegi 90 fokkal lemaradt a feszültség). Villamosmérnöki, hívják őket reaktív terhelések. Ők egy komplex meddő teljesítmény veszteség «Q», amely működik hasznos munkát.
Az aktív terhelések nem fáziseltolás az áram és a feszültség.
Így, a nagysága a hatásos teljesítmény készüléket a váltakozó áramú reaktív összetevőt adunk, ami miatt a teljes teljesítmény megnő, amely az úgynevezett teljes indexet és jelöljük «S».
A váltakozó áram egy egyfázisú hálózat
Az elektromos áram és feszültség a kereskedelmi frekvencia változik az időben szinuszosan. Ennek van egy változás a hatalom. Határozzuk meg a lehetőségeket a különböző pillanatnyi időpillanataihoz nincs értelme. Ezért választott aggregátum (integráló) az értékek egy bizonyos időintervallumban, általában - vibráció időszak T.
Ismerete különbségek paraméterek áramkörök AC és DC teszi a helyes száma az áram és a feszültség minden esetben.
Ezek alapvetően három azonos egyfázisú áramkörök, amelyek eltolt egymáshoz képest a komplex síkban 120 fok. Ezek kissé eltérő terhelések minden fáziseltolásával az aktuális a feszültség által a szög # 966;. Ennek köszönhetően nem egyenletesség keletkezik I0 áram a nullavezetőben.
Váltakozó áram háromfázisú hálózat
Feszültség ebben rendszer egy, a feszültségek a fázisokban (220) és a vonal (380).
Három-fázisú teljesítmény eszköz, amely össze van kötve egy áramkör alkotja a komponensek mindegyik fázisban. Ezt úgy mérjük segítségével speciális eszközök: wattmérős (aktív komponens) és varmeters (reaktív). Számítsuk ki a teljes energiafogyasztás háromfázisú váltakozó áramú eszközt lehet mérések alapján és varmeters wattmérős segítségével háromszög képlet.
Van közvetett mérési módszer alkalmazásán alapuló voltmérővel és ampermérőt későbbi számítások kapott értékeket.
Azt is kiszámítja a teljes áramfelvétel, ismerve az érték a teljes teljesítmény S. Ehhez azt szét az értékét a hálózati feszültséget.
