A vízszintes és függőleges iparvágány - vinyl iparvágány docke (deck) - Kezelési
A vízszintes iparvágány a Gables tetők
„Stroymet” A cég mérnökei ajánlott a telepítés megkezdése előtt, hogy készítsen egy minta, amely szimulálja a lejtőin a tetőn (ábra. 43). Könnyebb, hogy a minta egy pár darab iparvágány, amelyek közül az egyik átmenetileg kapcsolódnak a bőrhöz, a fal, és a második - a tető alatt túlnyúlás. Abban az intervallum, amely fel van szerelve a burkolat, a marker vonalat végezzük, megismételve a lejtőn a tető. Vágás után iparvágány nyert címkesablonjához, ami a prototípus vágás minden takarására oromfal paneleket.
Hasonlóképpen állítottuk elő és egy második mintát, amelyre a fenti műveleteket, de a másik oldalon a nyeregtető. Hogy az ilyen ismétlődő annak a ténynek köszönhető, hogy szinte nincs tető, a lejtőn a rámpák, amelyek teljesen azonosak. Nehezebb a helyzet a lejtős tető. Például, egy tipikus manzárd tetők kell négy minták, mint a lejtőn magasságban változik. Nem szabad, hogy pénzt takarítanak meg és túl rövid darab vinyl iparvágány - minél hosszabb a törmelék, a pontosabb és ezért a könnyebb telepítést.

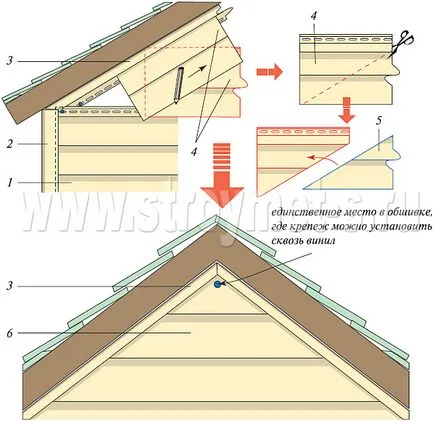

Ábra. 43. Az a sablon a telepítés iparvágány a nyeregtető: 1. Saját profil; 2. sarok profil; 3. J- profil; 4. A törmelék nyers iparvágány; 5. sablont; 6. oromzat.
A következő lépés a vágás a munkadarabok, amelyek a sablont használunk, és a tényleges hosszát beállítjuk elhelyezése az első. Amikor a vágás mellékvágány Deck rövidíteni kétszeresével vízszintes rés hőmérséklet, a pontos értékeket meghatározzuk táblázatos formában és tartalmazhat (átlagosan) az 1-től 6 mm-re mindkét végén.
Az iparvágány panel szerelhető fel, csak alul a gerincen, teljesen át kell vágni Gvozdeva bar - csavar húzza meg mindig nem lenne lehetséges, mert zavarja az előlap keret nyeregtető. Ehelyett, rögzítő panel használt közönséges korrózió elleni kötőelemek, ami végig a vinyl.
„Stroymet” A cég szakemberei is megjegyezte, hogy ez a felerősítés módja egy kivétel, és minden más esetben meg kell ütni lyukak megfelelő méretű. A szerepe kötőelemek esetében alkalmazott leírt színes horganyzott csavart. Egy lyukat fúrunk a rögzítőelem átmérője valamivel nagyobb, mint a csavar.
Szerelése vízszintes iparvágány a fal mellett a tető
Különös figyelmet kell fordítani a völgyek, ahogy nevezik belső szögek által alkotott metszéspontja a falak és a tető. A védelmet az időjárás a munka megkezdése előtt védőburkolattal ellát völgyben tetőfedő lemezek vagy más típusú szigetelő merev (ábra. 44). Fontos, hogy az egyik végét az acéllemez feküdt a tető lejtése, és a második oldalsó szomszédos falszerkezet. A tetején egy merev vízálló tetőfedő szőnyeg elrendezve és halmozott iparvágány.

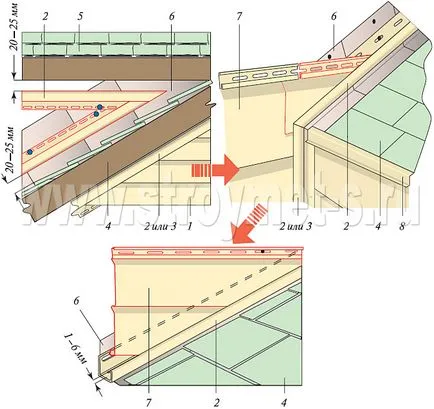

Ábra. 44. Zsaluzat csomópont: 1. nyeregtető trim; 2. J-profil; 3. A sarok profil; 4. felett nyeregtetős tető molekularész; 5. tető fragmens át a falon; 6. vízszigetelő merev tetőfedő lemezek; 7. iparvágány; 8. dagály.
A sorozat munkák, például de, mint a bőr a Gables. Először állítsa J-profilok, és azok kell mozgatnia a vízszigetelés az ón körülbelül 2 3 cm. Ez azért szükséges, hogy csökkentse a kölcsönhatás erősen fűtött a nap acéllemezek. A pontos érték a bemélyedés meghatározzuk minden egyes esetben kielégíteni esztétikai felfogás bőr integritásának. Továbbá, a túl nagy hézag vezet közvetlen napfény a vas, ami fűthető eredményeként tovább.
Átfedi a dokkoló panelek teszik vinil mellékvágány Deck „felülről”, hiszen a télen a völgyek általában halmozódnak sok hó. Meg kell próbálni, hogy az átfedések az irányt a tervezett összejövetel hó tömegét, és ha lehetséges - megpróbálják elkerülni csatlakozott az ilyen helyeken egyáltalán.
Telepítés függőleges iparvágány Docke
Függőleges iparvágány lehet használni, mint a szokásos formában, vagy kombinálva más változatait ( „hajó-board”, „halszálkás” et al.). Megkezdése előtt az építési munkálatok a falakon az összes tervezett projekt végső összeszerelési profilok és kiegészítők kell telepíteni. Ez elsősorban tárgya kialakítását ablak és ajtó nyílások, valamint a sarkokban. Zsaluzat egyaránt lehet fém és fa. Annak egyedi elemek úgy vannak elrendezve, vízszintesen merőlegesen az iparvágány, alkotó vele egy egyenletes rács.
Felkészülés falak függőleges szerelés lényegesen egyszerűsödik, ha egy talapzaton otthon, hanem a kiindulási csíkok meghatározott márka dagály Docke vagy speciális szegély. Azonban, ha nem egy szabványos J-profil, vagy akár egyáltalán semmit sem használható. A tetején a végső elem lehet egy J-profil, és az áramlás. A dekoratív hatás fokozható azáltal, hogy a J-profil univerzális kereteket. Annak érdekében, hogy tökéletesen vízszintes beépítés kiinduló szalagban vagy apály, akkor használja gidrouroven megjelölésével csipkés vagy otbivochnika (ábra. 45).

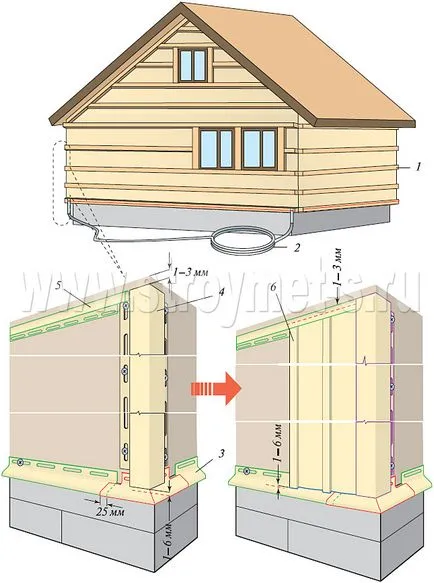

Ábra. 45. A telepítés függőleges iparvágány: 1. burkolat; 2. gidrouroven; 3. reflux; 4. A sarok profil; 5. J-profil; 6. függőleges iparvágány.
A tapasztalatok szerint a „Stroymet” gyakorlat két módszert telepítésének függőleges iparvágány Docke: a sarokban, a ház és a központ a falon.
a sarokban
Ebben a kiviteli alakban, a sarokprofil, felszerelt mérete vinil iparvágány, a növény „horog”. Mivel a vályú szögletes profilok nincs horgok azok befejező vagy J-profilok (ábra. 46) továbbá úgy van behelyezve. Magasságát a fa léc használnak, ugyanazt a plug-in ereszcsatorna.
Ábra. 46. Csomópont felfekvő függőleges iparvágány egy szögletes profil 1. magassága beállítóléc; 2. J-profil; 3. iparvágány; 4. horgok; 5. A sarok profil.
A függőleges beépítési közönséges iparvágány Deck próbálja verem falra szimmetrikusan a központi tengelyre (ábra. 47). Ebben az esetben, forgalomba egy sor olyan panelek száma gyakorlatilag nem fordul elő. Másrészt, a bevágás a hossza a panel, majd létrehozása csak egy sarokprofilt néz hanyagul. Ennek elkerülése érdekében, a szabad területet megoszlik a két szög. Ehhez a panelt venni, amelyből vágják csak két darab, azokat szimmetrikusan, és ezzel elérni a megfelelő esztétika.
Ábra. 47. options bejegyzést a csatornában iparvágány Docke dobornyh panelek függ egy egyenes szakasz, vagy hajlítsa meg a panelt, hogy díszítve is: egy - vágása az egyenes szakasz; b - a vágás a ívelt rész; 1 - befogadó profil; 2 - J- befejező profil vagy gereblye; 3 - zsaluzás; 4 - szintező rake.
A központ a fal
Ebben az esetben, a halmozási hajtjuk tükör, mindkét oldalán középvonal. A telepítés végrehajtásához szükség van egy pár kezdő csíkok, amelyek rögzítve egymás mellett közepén a fal. Alternatív módon, a szakemberek Stroymet „cég alkalmazását ajánlja H-profil, amelyben kerülnek beillesztésre J-elemek vagy a kiindulási szalag. Ha a pontos szimmetria lényegtelen, vagy megfelelt a ritka esetben, amikor a fal leadhatja egész szám nélkül takarólemez, meg lehet kezdeni szóló a kiindulási csíkok, amely rögzítve van a csúszda szög profil (ábra. 48).
Ábra. 48. A iparvágány szerelvény felfekvő a szögletes profilt a telepítést a kiindulási elemek: 1. befogadó profil; 2. Az első elem; 3. iparvágány.
Körül fal nyílások, valamint a vinil mellékvágány belépő részesülő árok, hogy kompenzálja a hőtágulás szükséges hézagokat biztosítanak elhelyezve függőlegesen, amelynek nagysága közötti tartományban 1-3 mm és 1-6 mm-re a felső alján (ábra. 49). Hasonlóképpen kapott és az illesztés végén a függőleges iparvágány visszafolyató hűtő alatt forraljuk. Ha a panel nem elég hosszú ahhoz, hogy átfedje a teljes magassága a fal, a dokkoló végezzük, amely gyakran teszi a „átfedés” a bevezetését a felső iparvágány az alján. A hőt a különbség lécek Gvozdeva kell nyírni ebben az esetben 2,9 mm.
Ábra. 49. adjacencies iparvágány nyílások: 1. befogadó profilt; 2. iparvágány.
Dokkoló iparvágány Deck. Az átmenet a vízszintes és a függőleges
Ehelyett széles körben elterjedt gyakorlat kapcsolat „átfedés”, akkor a dokkoló és a függőleges iparvágány Docke keresztül speciális profilok. További technológiai előnyöket, egy ilyen kialakítás a kiviteli alaknak előnye, különösen, lehetővé teszi, hogy önkényesen megváltoztatni a lerakás iránya. Jellemzően, az ilyen „fordulat” használják a nyeregtetős falburkolat, és, amikor az első burkolva vízszintesen, és a második - függőlegesen (vagy fordítva) (ábra. 50).
Ha váltani megfordítása alkalmazni a befejezés profilt. A telepítés során gondosan ellenőrizze a helyességét a telepítés minden panel iparvágány. Az ilyen tesztelés elég szabad mozgásának biztosítása érdekében az elem belül a szélessége a rögzítési nyílások. Ha a mozgás nehezen vagy egyáltalán nem, akkor beszél a derék csavarokat kell kissé gyengült.

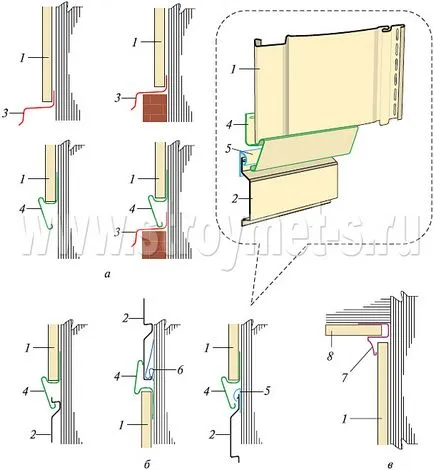

Ábra. 50. dokkoló iparvágány Docke: a - függőleges iparvágány telepítés; b - csatlakozások révén profilok; a - dokkoló az alsóöv használatával öntés; 1 - függőleges iparvágány; 2 - Vízszintes iparvágány; 3 - reflux; 4 - szegély tagja; 5 - befejező elem; 6 - kezdő elem; 7 - öntés; 8 - káva.
burkolat orom
A ház esztétikailag csak az ideális függőleges iparvágány (kivéve persze, ezt a lehetőséget választja galvanizáló). Annak biztosítása érdekében, a pontos geometriáját előre be van állítva J-profilok (például egy változata, a belső sarok profilok) kerülete körül a nyeregtető. Egy függőleges vonal és otbivochnogo kábelt a gerincen végzett szigorúan függőleges vonal, amely a szimmetriatengely. Fektetése általában kezdeni a központtól, a H-profil, vagy egy pár szimmetrikusan elrendezett kiindulási elemek. Mint lehetőség - a szóló a sarkokat, hogy a középső (51. ábra).
Hogy időt és pontosságának javítása elhelyezés, tett egy minta, amely megismétli a dőlésszöge a tető. A gyártás a sablon, egy pár darab iparvágány, csak leírtak szóló részben a burkolat oromzatok vízszintes kitérő.

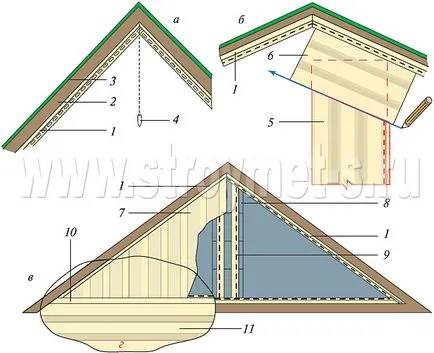

Ábra. 51. Zsaluzat Gables függőleges iparvágány Deck: és - megtalálni a szimmetriatengelye; b - termelés a sablon; a - szerelési „a központ” R - átmenet a vízszintes függőleges iparvágány; 1 - J-profil; 2 - cement; 3 - tető; 4 - egy függőleges; 5 - a minta; 6 - szegmens iparvágány, hogy volt beállítva a rámpa; 7 - függőleges burkolat; 8 - kötény horganyzott vas; 9 - indul elem; 10 - szegély; 11 - iparvágány.
Telepítése iparvágány a szög
Először is, amelyben az első helyen határozza meg az iparvágány panel. Ehhez meg kell mérni a távolságot mentén az alsó sorban a nyeregtetős, több függőleges panel szélességét. Mérést kréta vonalak függőleges szög. A folyamat addig ismétlődik, amíg a távolság a J-szögprofil kisebb lenne, mint a szélessége a panel. Ez a pont van jelölve marker és rajzoljon egy függőleges vonal párhuzamos az eredeti tengellyel. Ez a vonal jelzi majd a helyét az első lett kivágva a panel szélétől. A fennmaradó távolság a szélén mérjük és darabolás végezzük iparvágány.
Telepítése iparvágány a központtól
Első összeszerelés működés válik H-profil, amelyben bekerülnek a vályú profilok kezdő, majd a többi telepítést.
A telepítés során a vinil iparvágány. nem kevesebb, mint minden panel 3, szükséges, hogy ellenőrizze a vertikalitását a létesítményt, és a telepítés a szöget is meg kell mérni, és a távolság a központi tengelyre. Az utóbbi szükséges meggyőződni arról, hogy ha a telepítés jön a tetején a oromfal, a középső panel összhangban van vele. Ha vannak eltérések, szükséges, hogy a kiigazításokat a panel, amely elmozdul a zárat.
A pontok megközelíteni a függőleges iparvágány J-csúszda elemek vagy belső szögletes profil, „Stroymet” a szakértők azt javasolják, hőmérséklet egy hézag maradna a tetején, amely tartományban van 1-3 mm, és a 1-6 mm az aljánál. Az átmenet a vízszintes függőleges rakodási alkalmazni a befejezés profil (ábra. 51g).
