A készülék a mikroszkóp és a szabályok vele dolgozni
I. RÉSZ mikroszkóp. diák
Tárgy: Építési mikroszkóp és szabályok velük dolgozni
Anyagok és berendezések. Mikroszkópok: BIOLAM, MBR-1, MBS-1; Állítsa állandó mikrokészítményekhez.
Mikroszkóp - egy olyan optikai eszköz, amely lehetővé teszi, hogy megkapja a fordított a tárgy képét vizsgált és részleteinek megtekintéséhez annak szerkezetét, a méretei, amelyek kívül esnek a felbontás kapacitása a szem.
A felbontóképessége a mikroszkóp ad egy külön kép a két vonal egymáshoz közel. A csupasz emberi szem felbontása mintegy 1/10 mm-es vagy 100 mikron. Legjobb fénymikroszkóp körülbelül 500-szor jobb lehetőséget ad az emberi szem, azaz a. E. A felbontás körülbelül 0,2 mikrométer vagy 200 nanométer.
A felbontás és a növekedés nem ugyanaz a dolog. Akkor kap egy nagy növekedés, de nem, hogy javítsa az engedélye.
Különbséget hasznos és nepoleznoeuvelicheniya. Ilyen növekedés hasznos megérteni a megfigyelt objektum, ahol lehet felfedezni új szerkezetének részleteit. Veszteséges - növelése, amelyben növekvő objektumot száz vagy több alkalommal, lehetetlen, hogy felfedezzék az új részek a szerkezet.
általában használ fénymikroszkópra egy egyetemi laboratóriumban. amely csúszik kezelt természetes vagy mesterséges fény. A leggyakoribb biológiai fénymikroszkóppal. BIOLAM, MIKMED, IDB, és MBI MBS. Ők biztosítják növekedését tartományban 56-1350-szer. Sztereomikroszkóp (MBS) biztosít a valóban háromdimenziós érzékelése egy mikroszkopikus tárgy és növekszik 3,5-88-szer.
A mikroszkóp izolált két rendszer, optikai és mechanikai (1. ábra). Az optikai rendszer által közé lencsék, a szemlencséket és a világítási rendszer (kondenzátor diafragma és színszűrő, egy tükör vagy elektroosvetitel).

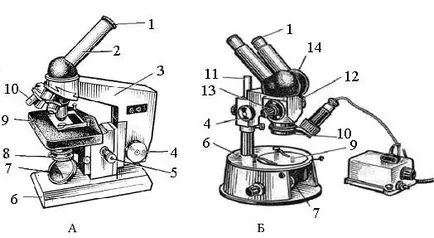

Ábra. 1. Eszköz mikroszkópok:
A - BIOLAM; B - MBS-1.
1 - szemlencse, 2 - cső 3 - tubusoderzhatel, 4 - csavar durva megfigyelés, 5 - a meghajtó csavar, 6 - Stand 7 - tükör 8 - kondenzátor írisszel szűrő 9 - a színpad, 10 - lencse, 11 - 12 állvány - egy optikai fejjel, 13 - váltás nagyítás 14 - binokuláris fúvókát.
Lens - határozza meg a hasznosítható nagyítás a tárgy. Az objektív áll több objektívek. Növelése a lencse van feltüntetve az ábrákon az ott. Képzési célokra általában használ lencsék x8 és x40.
Szemlencse áll 2-3. Növekvő szemlencsét van tüntetve ezek a számok: x7, x10, x15. Dioptria nem újabb részeinek szerkezete és növekedése használhatatlan ebben a tekintetben.
Ahhoz, hogy megállapítsuk a teljes nagyítású mikroszkóp meg kell szorozni a lencse nagyítását a szemlencse növelésére.
A világító eszköz tartalmaz egy tükör, vagy elektroosvetitelya, kondenzátor az írisz és a színszűrő, elhelyezve a tárgyasztalon lévő mikrométerrel. Ezek célja, hogy megvilágítsa a tárgyat egy fénysugár.
A mechanikus rendszer tartalmaz egy mikroszkóp állvány, egy doboz egy mikrométer mechanizmus és a meghajtó csiga, tubusoderzhatelya, durva célja csavar, konzol kondenzátor csavaros elmozdulás kondenzátor revolver objektum asztalra.
Szabályokat tartalmazza mikroszkóp
Amikor dolgozik mikroszkóp szükséges betartani a művelet a következő sorrendben:
1. Munka mikroszkóp helyet;
2. A mikroszkóp ellenőrizni, törölje le a port egy puha ruhával lencse, szemlencse, tükör;
3. Mikroszkóp eléje, egy kicsit balra 2-3 cm-re a szélétől az asztalra. Működés közben nem mozog;
4. Teljesen nyissa ki a nyílást, emelje fel a hűtőt a legmagasabb helyzetbe;
5. A munka mikroszkóppal, mindig kezdeni egy kis növekedés;
6. Alsó a lencse 8 x a munkahelyzetben, azaz a parttól 1 cm-re a tárgylemezre ..;
7. átnéz a szemlencsén egy szem és egy tükör segítségével egy homorú oldala, hogy irányítsák a fény az ablakon át a lencse, majd a lehető legnagyobb mértékben és egyenletesen világítja meg a látómező;
8. Helyezzük a lemezeket a színpadon, így a tárgy szerinti vizsgálat alapján a lencsét. Keresi a oldalra, alsó a lencse segítségével makrovinta mindaddig, amíg a távolság az alsó a tárgylencse és a diák nem lesz 4-5 mm;
9. Nézd egyik szemét, és a szemlencse forgatjuk durva csavar felszedő felett simán emelése a lencsét a pozíció, ahol a jól látható a tárgy képét. Akkor nem néz bele a szemlencse és az alsó lencse. A frontlencse lehet összetörni a fedőlemez, és megkarcolja;
10. mozgatása gyógyszeres karon, megtalálni a megfelelő helyet, helyezze azt a központ a látótér a mikroszkóp;
11. Ha a kép nem jelenik meg, akkor meg kell ismételni a műveletet a terméket 6, 7, 8, 9;
12. Annak érdekében, hogy tanulmányozza egy tárgy nagy nagyítással először meg kell tenni a kiválasztott hely a közepén a látótér a mikroszkóp kis nagyítással. Akkor változik a lencse egy 40 x fordult a revolver, így vette a helyzetét. Révén mikrométercsavarral elérni egy jó kép az objektum. A doboz mikrométer mechanizmus, két kockázatok és a hajtás csavar - a lényeg, hogy mindig legyen a kockázat. Ha ezeket meg is haladja azt vissza kell juttatni a normál helyzetébe. Ha ezt nem tartják be, meghajtó csavar megszűnik működni;
13. A végén egy nagy nagyítás, meg egy kis emelkedés, emelje fel a lencse, vegyük ki a munkaasztal előkészítése, törölje le egy tiszta ruhával minden részéből a mikroszkóp, takarja le egy műanyag zacskóba, és tegye a szekrényben.
Feladat 1. A mikroszkópok, táblázatok és műhelyek fedezze fel a készülék fénymikroszkópra (MBR-1 vagy BIOLAM és MBS-1) (1.).
Feladat 2. A kis- és nagy nagyítású mikroszkóp megtanulni, hogyan kell gyorsan megtalálni tárgyakat állandó diák.
1. Mi az a felbontás a mikroszkóp?
2. Hogyan lehet növelni a vizsgált objektum a mikroszkóp alatt?
3. Mi a különbség a mikroszkópok MBR-1 és MBS-1?
4. Határozza meg a részek BIOLAM mikroszkóppal. Mi a céljuk?
5. Nevezze meg a szabályokat dolgoznak a mikroszkóp alatt.
