A ekvivalens soros ellenállást (ESR)
Azt hiszem, mindenki tudja, hogy semmi sem tökéletes ezen a gondtalan világban. Ugyanez vonatkozik az elektronikát. Radioaktív elemek, színpad, műsorszórás központok gyakran hiba. Akkor is felidézni a legutóbbi történet az űrhajó „Progress”. Tárgy csomópont halálát okozta egy óriási űripar. Még egy egyszerű, első pillantásra, radioelement kondenzátor áll nemcsak a kapacitás, hanem más parazita paramétereket. Nézzük meg shemku, ahonnan még a mi igazi kondenzátor?
R - az ellenállás a dielektromos test között, valamint a kondenzátor lemezeket
C - a tényleges kondenzátor kapacitása önmagában
ESR - ekvivalens soros ellenállás
ESI (általában ez az úgynevezett ESL) - az ekvivalens soros induktivitást
Ez tényleg mi áll egy egyszerű ártalmatlan kondenzátor, különösen elektrolit. Tekintsük ezeket az opciókat részletesebben:
R - dielektromos ellenállást. A dielektromos lehet elektrolit elektrolit kondenzátorok, papír, vagy akár valamilyen dolgot). Szintén kapcsai között a kondenzátor a teste. Meg is van néhány ellenállást, és készült dielektromos és ugyanez vonatkozik ide.
C - a kondenzátor kapacitását, ami meg van írva a kondenzátor, plusz vagy mínusz néhány rendellenességek társított egy hiba.
ESI (ESL) - soros induktivitást - ez induktivitása a lemezek és a csapokat. Alacsony frekvenciákon, nem lehet figyelmen kívül hagyni. Miért? Azt olvassuk egy cikket a tekercs áramkör DC és AC.
Nos, valóban ő ESR paramétert.
Mint mondtam, ez a ekvivalens soros ellenállást (ESR) vagy az angol stílus E quivalent S eries R esistance (ESR). ESR jobban hangzik, mint az EPS. Ezért szinte minden elektronikai mérnökök úgy hívnak: ezt a paramétert Esromot.
ESR ellenállás a vezetékek és elektródok
Mint tudja, a vezeték ellenállása megtalálható a következő képlettel:
ρ - az ellenállás a vezető
l - hossza a karmester
S - vezeték keresztmetszeti területe
Így megtalálható némi ellenállás a kondenzátorvezetékeknek és lemezek ugyanakkor az ;-) De, persze, mert senki nem. Erre a célra vannak speciális eszközök, amelyek képesek mérni ugyanezt a lehetőséget. Például, a készülék Aliekspressa hogy én nemrég vásárolt.
Korábban, amikor még csak most kezdtek megjelenni az első elektronikus áramkör, mint paraméter ESR még senkinek nem volt a tárgyaláson. Talán tudták, hogy van egy ellenállás, de nem árt senkinek. De. az Advent első impulzus tápegységek egyre inkább kezdett beszélni ESR. Mi olyan ártalmatlan ellenállás nem tetszik kapcsolóüzemű tápegység?
Nulla frekvencián (DC) és az alacsony frekvenciákat, ahogy emlékszem a cikkből kondenzátor DC és AC áram. kondenzátor maga is egy nagy ellenállás a villamos áram. Ebben az esetben, néhány frakció a parazita ellenállás ESR Ohm nem befolyásolja az elektromos áramköri paramétereket. Minden kezdődik a móka, amikor a kondenzátor üzemeltetik nagyfrekvenciás áramkörök (RF).
Mindannyian tudjuk, hogy a kondenzátor áthalad egy változó áram. És minél nagyobb a frekvencia, annál kisebb az ellenállás a kondenzátor. Itt van egy képlet, ha elfelejtett:
ahol a koleszterin - az ellenállás a kondenzátor, Ohm
P - állandó, és egyenlő körülbelül 3,14
F - frekvencia, mértékegysége a Hertz
C - kapacitás, mért Farads
De egy dolog, amit nem vették figyelembe. Ólom ellenállás és a lemezeket a frekvencia nem változik! Szóval és ha poraskinut agyat, kiderül, hogy a végtelen gyakorisága impedanciája a kondenzátor lesz egyenlő annak ESRu? Kiderült, mi kondenzátor alakul ellenállás? És a viselkedése az ellenállás a váltakozó áramú? Igen, csak úgy, mint a DC áramkör: hűtő! Ezért ez ellenállás fogják oszlatni teljesítmény P a környezetbe. És talán emlékszel, a hatalom, az ellenállás és áram erőssége adja meg:
I - ez a jelenlegi, az amper
R - ellenállás ESR ellenállás, ohm.
Tehát, ha a ESR nagyobb, és teljesítménydisszipáció is lesz! Azaz, az ellenállás lesz jó bemelegítés.
Felzárkózni mit próbálok mondani? ;-)
Az összes fenti, akkor lehet, hogy egy egyszerű következtetés: a kondenzátor nagy ESR nagyfrekvenciás áramkörök nagy áramok felmelegszik. Nos, rendben, hadd fűtött. Ellenállás és chip is, felmelegítjük és személyes! De az egész iskola, hogy növekszik a kondenzátor hőmérséklet-változás és annak képességét! Van még egy érdekes lehetőség kondenzátort TCC vagy emperaturny T E K oeffitsient mkosti. Ez az együttható azt mutatja, hogyan kapacitás megváltozik, amikor a hőmérséklet változik. És ha már a „lebegő” kapacitást, majd a „lebegő”, és az áramkört.
Alapvetően jön a beállítás ESR elektrolit kondenzátorok. Az elektrolit, amely ott van, veszít a tulajdonságait, ha melegítjük, és egy kondenzátort megváltoztatja a kapacitásától, ami természetesen nem kívánatos. Miután egy tisztességes fűtési kondenzátor elkezd tompa, megduzzad és a gyorsan öregedő.
Mi duzzadt kondenzátorok elsősorban csak ESR és növekszik, miközben a kapacitás akár egy bizonyos ideig lehet szinte névleges (jó, az egyik, hogy meg van írva a kondenzátor)
Leggyakrabban azok megduzzadnak pulzáló tápegységek és alaplapok, általában közel a processzor (ahol töltse fel, és a hőt a processzor, valószínűleg szerepet játszik). Az egyik jellegzetes tünetek: berendezések (számítógép, monitor) elkezd bekapcsolni egyre rosszabb és rosszabb. Alternatív megoldásként, a szünet (akár több órán keresztül történő felvételét követően a hálózat), vagy dtsat kísérlet. További tünet, ha levágta a tápegység egy ideig (kapcsolja ki a védő vagy húzza ki a foglalatból) - majd ismét elkezd vonni, nem az első kísérlet, vagy egy kis szünet után. És ha nem kapcsolja ki a készüléket, a számítógép lehet kapcsolva egyszerre (de ez is időről időre, természetesen). De előfordul, hogy a kondenzátorok nem duzzadtak, és ESR már tízszer magasabb, mint a normális. Aztán persze cserélni. A tapasztalatok szerint - egy nagyon gyakori probléma. És nagyon könnyen diagnosztizálható (különösen, ha van egy csoda-priborchiki a kínai elvtársak).
Mint mondtam, ESR alapvetően ellenőrizni, hogy az elektrolit kondenzátorok, mivel ezeket használják kapcsolóüzemű tápegységek. Itt van egy kis címkét a maximális megengedett értékeit az új ESR elektrolit kondenzátorok függően üzemi feszültség:
Hagyja néhány kínai méri kondenzátorok ESR. Ehhez vesszük többcélú R / L / C / Transistor-metr és eltölteni néhány mérést:

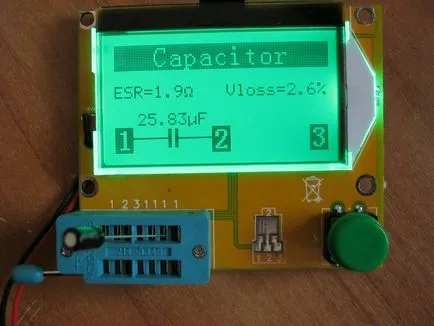

Az első a csatában egy kondenzátor 22 uF x 25 Volt:
Kapacitás közel par. ESR = 1,9 Ohm. Ha megnézzük a címkén, akkor a maximális ESR = 2,1 Ohm. A kondenzátor is ebben a tartományban. Így lehet használni a nagyfrekvenciás áramkörök.

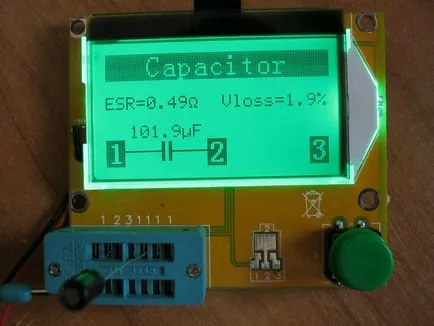

Következő uF kondenzátor 100 x 16 Volt
ESR = 0,49 Ohm, nézd névtábla. 0,7 maximum. Így is, minden rendben van. Azt is fel lehet használni RF áramkörök.

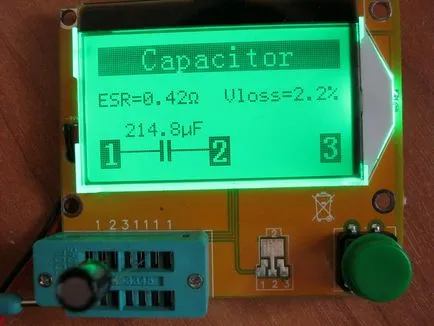

És az előírtnál több kondenzátor 220 uF x 16 Volt
Maximum ESR 0,33 Ohm neki. Azt is kiemelte, 0,42 Ohm. Egy ilyen kondenzátor nem megy a HF része a rádiós berendezésekkel. Egyszerű shemki ahol sétálnak alacsony frekvenciájú (LF) fér csak jobb! ;-).
A mi gyorsan fejlődő világban egyre több elektronika épülnek nagyfrekvenciás része. Kapcsolóüzemű tápegységek szinte teljesen legyőzte a terjedelmes transzformátor tápegységek. Ez nekünk, sonkák is használhatja saját készítésű tápegységek, transzformátorok készül, hogy megtalálható a szemetet.
De mivel szinte az összes berendezés bemegy a rádiófrekvenciás tartományban, és a fejlesztők a vezeték nélküli komponensek is, nem alszik. Ők hozzák létre kondenzátorok alacsony ESR és azok kondenzátorok LOW ESR. ami azt jelenti, Conder alacsony ESR. Egyes meg van írva közvetlenül a testen:
A megkülönböztető jellemzője ezeknek kondenzátorok, hogy kiterjesszék a hossza. Továbbá, az én tapasztalatom, gyakran egy arany színű csík:
Most egyre nagyobb mértékben használják apró polimer alumínium kondenzátorok alacsony ESR:
Hol lehet őket gyakrabban? Természetesen szétszerelése a személyi számítógépen. Megtalálhatja őket a tápegység, valamint a számítógép alaplapját.
Az alábbi fotó látjuk az anyavállalatok díjat. ami igen gyakran kirakott kondenzátorok alacsony ESR, amelyek közül néhány már említettem egy piros négyzet:

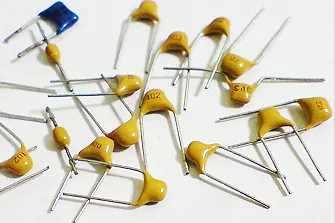

A legkisebb van ESR kerámia kondenzátorok és SMD -Ceramic
Mi mást lehet mondani az ESR? Most van egy harc a gyártók között a piac számára. Ki fog biztosítani a kondenzátor legalább ESR és a megfelelő kapacitást, a kalapács ;-). Szánj időt, hogy is vásárolni, vagy össze a készülék ESR-mérő. Különösen akkor nagyon fontos, hogy a javítók elektronikus berendezések. A mérő megmutatja a kapacitás és szivárgó áram, de megmutatja a belső ellenállás ESR-mérő. Néha sok esetben, amikor a műszer jól, nem akar dolgozni, annak ellenére, hogy az összes elemet benne volt az egész. Ebben az esetben a mért ESR-mérő kondenzátorok és kiderült az ellenállásukat. Cseréje után a hibás kondenzátorok nagy ESR a kondenzátorok alacsony ESR (LOW ESR), gépek újjáéledt és dolgozott boldogan.
