Homokinetikus csukló, vagy egy nemzeti „gránátot” egy része egy elsőkerék-meghajtású jármű hajtáslánc. Fő feladata - egy folyamatos továbbítása elfordulás az ellenőrzőpont, hogy a kerekek különböző szögekben. Annak ellenére, hogy az azonos működési elve állandó sebességgel ízületek, a különböző modellek az autók, különböznek a tervezési jellemzők. Sőt, a különböző működési feltételek okozhatnak különbségeket belső és külső eszköz SHRUS.

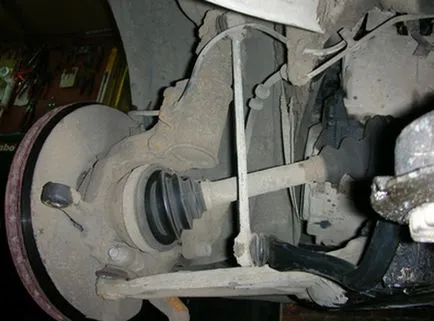

Az eszköz belső SHRUS

A belső CV közös eszköz és működési elvét, hibaüzenetek, csereautó vezető

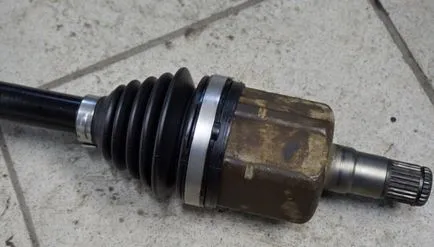

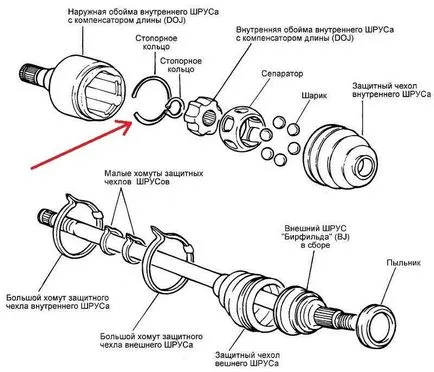

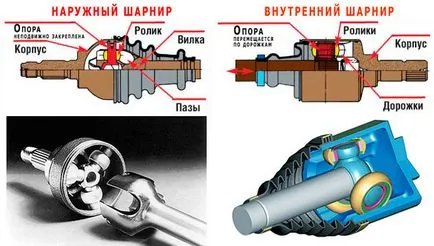

Belső állandó sebességgel közös célja, hogy a nyomaték átvitelére a sebességváltó a külső CV közös készletek. Ez eltér a külső mérete (fel) és a költség, bár tagjai az azonos alkatrészeket:

  1. Body egy tálba a hajtott tengelyre.
  2. A belső gyűrű - egy gömb alakú csuklót a hajtótengelyre.
  3. Szeparátor formájában gyűrűk lyukak, hogy tartsa a labdákat.
  4. Fém golyó.

A belső CV közös eszköz és működési elvét, hibaüzenetek, csereautó vezető

Roller csuklórégió-variáns jelenléte jellemez egy támogató, amely révén három hengerek végighaladnak a pályák, apróra vágott vnurenney házrészből. Golyók vagy görgők helyezkednek el a hornyok a ház és a birtokában egy tartóba, amely össze van kötve egy hajtótengellyel spline. Ha megváltoztatja a szög a hajtó és a hajtott tengely, a golyók mozognak a barázdák folyamatosan sugározzák erő.

tünetek

A belső CV közös eszköz és működési elvét, hibaüzenetek, csereautó vezető

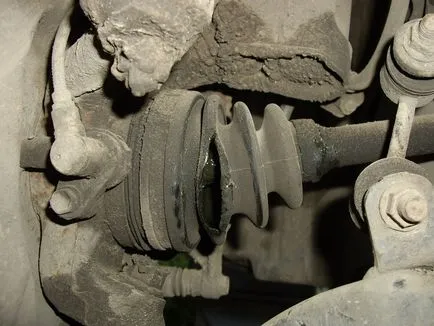

CV közös munka mindig jár kitett hatalmas terhelést. Annak ellenére, hogy a használata a tervezési egység nagy szilárdságú anyagból, néha képes, hogy nem. Ezt segíti elő a következő okok miatt:

  1. A gyártásához összeszerelési részeinek rossz minőségű anyagok, a hamisított vagy elutasítja részek.
  2. Az a tény, kenőanyag a mechanizmus vagy gyenge minőségű.
  3. Lenyelés mechanizmus víz vagy koptató törmelék miatt portok károkat.
  4. A túlzott terhelés a mechanizmus miatt rossz állapota az útfelület vagy agresszív vezetési stílust.
  5. Hosszan tartó művelet, amelynél a generált erőforrás alkatrészeket.

A belső CV közös eszköz és működési elvét, hibaüzenetek, csereautó vezető

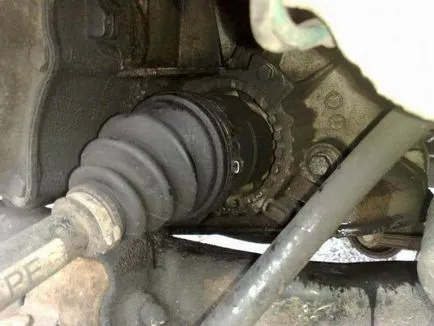

Hibás belső SHRUS mutatja a következő jellemzők:

  1. Jellemző összeroppant, amikor üti akadályokat, kezdve le vagy élesen gyorsul.
  2. Rándulások és rezgés gyorsulás közben.
  3. Holtjáték a zsanérkapcsolatok a kiküldött kerék.

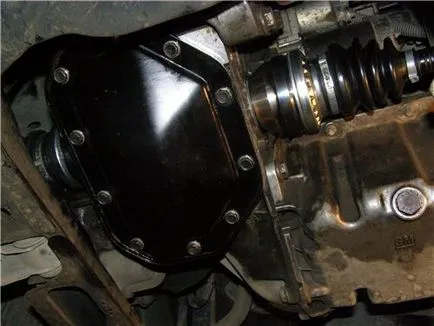

Hogyan lehet ellenőrizni a belső CV közös

A belső CV közös eszköz és működési elvét, hibaüzenetek, csereautó vezető

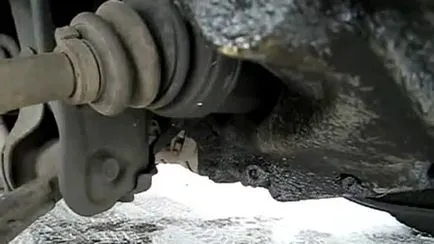

Kár, hogy bármely részét az autó kapcsolódó változás a méretét, megjelenését és fizikai tulajdonságait a termelés a súrlódó alkatrészek. SHRUS - egy csuklós kapcsolat, ahol az elemek a mechanizmus szoros kapcsolatot, és állandó terhelés alatt. Idővel rés keletkezik, hogy dolgozzon, és növeli a szakterületen kölcsönhatás alkatrészek, így a nyereség jellegzetes „crunch”, amikor hirtelen gyorsítás vagy az akadályokat.

Ellentétben a külső CV együttes, amely könnyen ellenőrizheti, ha a vezető a maximális elfordulási szög, a belső ritkán képes maximális görbület. Biztosítani kell használhatósági vagy csomópont meghibásodása lehetséges akasztás kerék. Erre a célra a felvonó, ha jár a motor tartalmaz egy első fogaskerék forog lassan. Ha a hibás alkatrészt a válság hallható, és hatása alatt a tengely van egy rés, akkor CV közös sikerült.

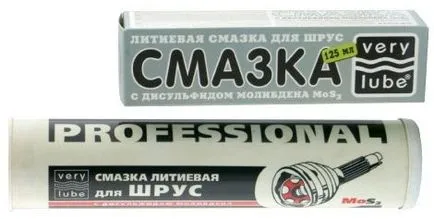

Milyen zsír használt CV ízületek

A fő feladatok zsírok alkalmazott állandó sebességgel ízületek - elleni védelem a súrlódást és megakadályozza a fejlesztés korróziót. Továbbá, a kenőanyag inertnek kell lennie, tekintettel a polimer portok, amely megakadályozza, hogy a nedvesség bejutását, és a törmelék a mechanizmus. A legtöbb fenti követelményeknek megfelelnek az alábbi típusú kenőanyagok:

A belső CV közös eszköz és működési elvét, hibaüzenetek, csereautó vezető

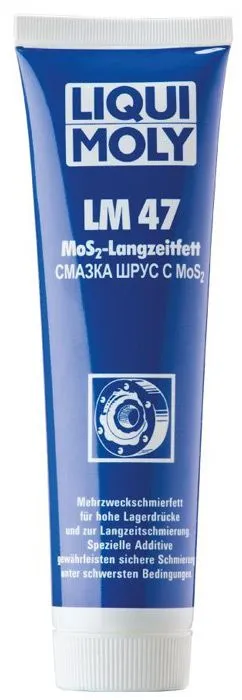

1. Lítium. Ez sárgás viszkózus készítmények, amelyek alacsony hőmérsékleten válnak sűrű konzisztencia, alig terjed a munkadarabot. Ezek jelentősen csökkentik a súrlódást, és az erő a forgópánt elemek, és megvédjük azokat a nedvesség és semlegesíteni véletlenül esett a sárban. Az egyetlen hátránya - a képesség, hogy feloldódjon bizonyos típusú portokok szerves polimerekből készült. Egyik képviselője az ilyen típusú kenőanyag szolgálja hazai Lithol-24, amelynek helyére után futni 100 ezer. Km.

A belső CV közös eszköz és működési elvét, hibaüzenetek, csereautó vezető

A belső CV közös eszköz és működési elvét, hibaüzenetek, csereautó vezető

3. Bárium zsírral. Ellenálló a nedvesség behatolását a mechanizmus, sikeresen ellenáll a korróziónak, és semleges bármely polimerek, amelyek alkotják a portokokban. Fő hátránya - gyenge ellenállás az alacsony hőmérséklet. Kenés pillanatában, mert a magas költségek nem túl gyakori. Minden hazai kompozíciók szerint ezt a technológiát, jelzett néven SHRB-4.

Hogy megvédje CV ízületek, még az ajánlást az eladó, hogy nem ajánlott a következő vegyületek:

  1. Grafit kenés, mert úgy tervezték, hogy a munkát a csapágyak, és ha ilyen állandó sebességgel ízületek, az élete nem haladja meg a 25 ezret. Km.
  2. Szénhidrogén kenőanyagok, beleértve vazelin, mivel elpusztult t tovább. haladja meg a 45 ° C-on, és vezet a törés a csukló egy rövid idő alatt.
  3. Kenőanyag készítmények alapján készült nátrium-és kalcium, mint munkaképtelen a csomópontok nagy mechanikai terhelés, és vezet a kilépés a csuklópánt rendszer Futtatás után 15-30.000. Km.
  4. Kompozíciók alapuló cinket vagy vasat.

Ha megváltoztatja a zsír közös útmutató a jármű és a legtöbb zsírt. Her rutin kell cserélni 100 ezer. Km futás, valamint telepíteni egy új CV ízületek vagy portok.

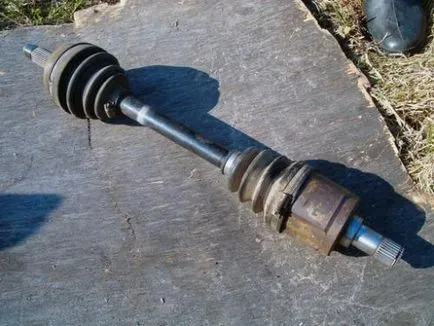

Cseréje belső SHRUS

A belső CV közös eszköz és működési elvét, hibaüzenetek, csereautó vezető

Hibás belső CV együttes képes összeomlani a mozgás, megfosztva a gép mobilitása. Annak elkerülése érdekében, meghibásodások és váratlan kiadások, a csomópont kell cserélni az első jele a bajt. Minden munkát előnyösen egy speciális szolgáltató, hogy a működés megköveteli a mester egyes készségek. De a szükséges eszközöket, releváns tapasztalat és a bizalom, az autós tudja tenni mindenki magát a garázsban.

Cseréje előtt készítse elő a következő részekből áll:

  1. Sam zsanér.
  2. Bellow új gallér.
  3. Grease.
  4. A kerékagy anyát.

Helyettesítési eljárást végezzük a következő sorrendben:

A belső CV közös eszköz és működési elvét, hibaüzenetek, csereautó vezető

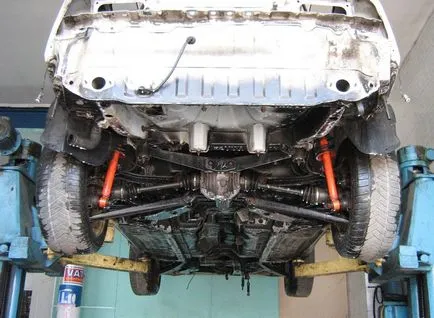

1. A jármű emelési pont helyébe a CV közös vagy forgalomba lift, amely után a sebességváltó olaj lemerült.

2. csavarása a kerékagy anyát és vegye le a kereket.

A belső CV közös eszköz és működési elvét, hibaüzenetek, csereautó vezető

3. eltávolítása az állvány a kormánymű fúvóka és csatolva golyóscsapágy.

A belső CV közös eszköz és működési elvét, hibaüzenetek, csereautó vezető

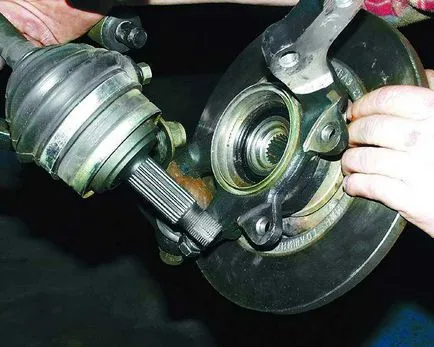

4. Sdergivanie féktárcsa féknyereg hornyokat és eltérítése szerkezet oldalra.

A belső CV közös eszköz és működési elvét, hibaüzenetek, csereautó vezető

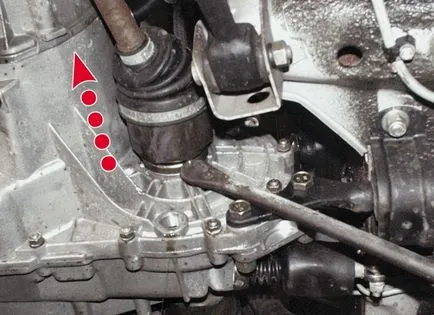

5. Sdergivanie belső hornyokat SHRUS segítségével a fém vezető és kalapács.

A belső CV közös eszköz és működési elvét, hibaüzenetek, csereautó vezető

6. eltávolítása az egész meghajtót kifelé.

A belső CV közös eszköz és működési elvét, hibaüzenetek, csereautó vezető

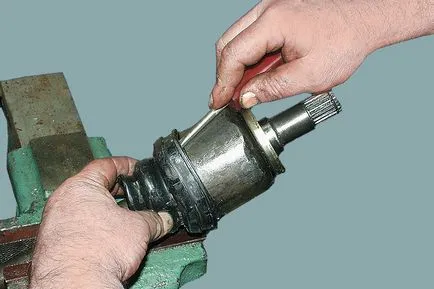

7. eltávolítása bilincsek portokban portok és a hibás SHRUS rögzítést követően meghajtó egy satu.

8. kenés lapot új állandó sebességgel ízületek.

9. szerelése pecsétek és szerelése a CV ízületek helyekkel.

A belső CV közös eszköz és működési elvét, hibaüzenetek, csereautó vezető

10. telepítése pántok portok.

11. Helyezze az összeszerelt meghajtót a sebességváltó. Ha fecskendeznek a rések kattanást hallott, és a hajtás kalapált a helyére.

A belső CV közös eszköz és működési elvét, hibaüzenetek, csereautó vezető

12. A további assemblage készül a fordított sorrendben.

Az ismertetett eljárás lehetővé teszi, hogy cserélje ki a belső SHRUS összes modell VAZ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Niva, Lada Priora, Kalina, Granta, Vesta és a legtöbb autó.
